মিশ্র মিডিয়া পাইপিং সিস্টেমের জন্য স্টেইনলেস স্টীল বাট ওয়েল্ড অভিনব রিডুসার

ওভারভিউ

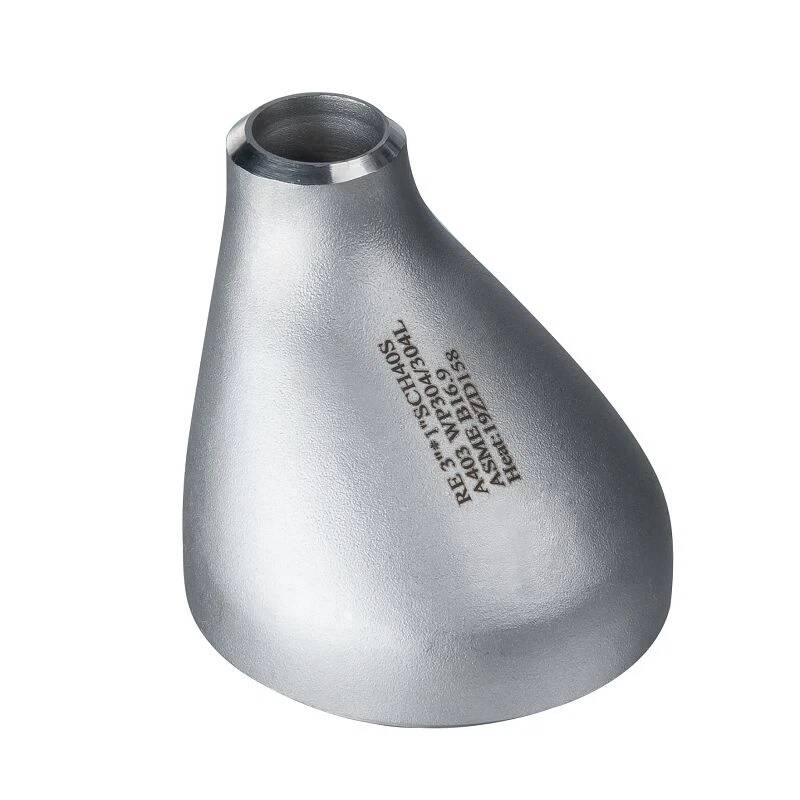

হাই-পারফরম্যান্স স্টেইনলেস স্টিল BW (বাট-ওয়েল্ড) এক্সেন্ট্রিক রিডুসার হল একটি বিশেষ পাইপ ফিটিং যা গ্যাস-তরল মিশ্রণ বহনকারী সিস্টেমে বিভিন্ন ব্যাসের পাইপ সংযোগ করার জন্য ডিজাইন করা হয়েছে, বায়ু জমে যাওয়া এবং চাপের ক্ষতি কমিয়ে দেয়। সীমলেস 304 বা 316 স্টেইনলেস স্টীল থেকে নির্মিত, এই রিডুসারটিতে একটি অদ্ভুত নকশা (অফসেট সেন্টারলাইন) এবং বাট-ওয়েল্ড প্রান্ত রয়েছে, এটি অনুভূমিক পাইপলাইনের জন্য আদর্শ যেখানে তরল ধারণ করা গুরুত্বপূর্ণ।

বৈশিষ্ট্য

অভিনব ডিজাইনের সুবিধা:

অপ্রতিসম আকৃতি (ফ্ল্যাট টপ, বাঁকা নিচে) অনুভূমিক রেখায় গ্যাস জমা হতে বাধা দেয়, স্লাগ প্রবাহ হ্রাস করে এবং দুই-ফেজ সিস্টেমে প্রবাহের স্থিতিশীলতা উন্নত করে।

মসৃণ ট্রানজিশন ব্যাসার্ধ (1.5x পাইপ ব্যাস) ল্যামিনার প্রবাহ নিশ্চিত করে, গ্যাস-প্রধান প্রবাহে স্ট্যান্ডার্ড এককেন্দ্রিক হ্রাসকারীর চেয়ে 15% কম চাপ হ্রাস করে।

মজবুত উপাদান নির্মাণ:

ASTM A312 স্টেইনলেস স্টিল (304/316) ইউনিফর্ম মাইক্রোস্ট্রাকচারের জন্য অ্যানিলিং সহ, উচ্চ-পিএইচ এবং ক্লোরাইড পরিবেশে স্ট্রেস জারা ক্র্যাকিং প্রতিরোধ করে।

2,000 PSI (316 স্টেইনলেস স্টীল, সময়সূচী 80) এবং তাপমাত্রা -196°C (LNG) থেকে 650°C (বাষ্প) পর্যন্ত কাজের চাপের জন্য রেট করা হয়েছে।

যথার্থ ঢালাই শেষ:

বাট-ওয়েল্ড ANSI B16.25-এর সাথে সঙ্গতিপূর্ণ শেষ হয়, 40/80 পাইপের জন্য পূর্ণ-অনুপ্রবেশ ঢালাই সক্ষম করে, জটিল অ্যাপ্লিকেশনের জন্য ঐচ্ছিক রেডিওগ্রাফিক টেস্টিং (RT) সহ।

2" থেকে 36" NPS আকারে উপলব্ধ, সাধারণ হ্রাসকারী অনুপাত (যেমন, 10" থেকে 8", 6" থেকে 4") এবং অনুরোধের ভিত্তিতে কাস্টম আকারে।

জারা এবং পরিধান প্রতিরোধের:

মলিবডেনাম অ্যালোয়িং সহ 316 স্টেইনলেস স্টীল বৈকল্পিক সমুদ্রের জল এবং অ্যাসিডিক মিডিয়াতে পিটিং প্রতিরোধ করে, যখন 304 সাধারণ শিল্প ব্যবহারের জন্য আদর্শ।

আবেদন

দুই-ফেজ প্রবাহ এবং অনুভূমিক পাইপলাইন সিস্টেমের জন্য পারফেক্ট:

তেল ও গ্যাস আপস্ট্রিম: ওয়েলহেড ফ্লোলাইন এবং বিভাজকগুলিতে ব্যাস হ্রাস করা, দক্ষ উত্পাদন বজায় রাখার জন্য অনুভূমিক রানগুলিতে গ্যাস আটকে যাওয়া রোধ করা।

এইচভিএসি সিস্টেম: বড় ব্যাসের ঠাণ্ডা জলের মেইনগুলিকে বাণিজ্যিক ভবনগুলিতে ছোট কয়েল লাইনের সাথে সংযুক্ত করা, উদ্ভট ডিজাইনের সাথে বায়ু বুদবুদ গঠন কমিয়ে দেয়৷

রাসায়নিক প্রক্রিয়াকরণ: পাতন কলাম আউটলেট এবং শোধনাগারে স্থানান্তর পাইপের মধ্যে স্থানান্তর, বাষ্প-তরল মিশ্রণের মসৃণ প্রবাহ নিশ্চিত করা।

মেরিন ইঞ্জিনিয়ারিং: 316 স্টেইনলেস স্টীল স্থায়ী লবণাক্ত জলের ক্ষয় এবং গতিশীল লোডিং সহ জাহাজে বিলজ এবং ব্যালাস্ট জলের লাইনের আকার হ্রাস করা।

FAQ

প্রশ্ন: উদ্ভট নকশা কীভাবে গ্যাস জমে বাধা দেয়?

ক:সমতল উপরের পৃষ্ঠটি পাইপের উপরের অংশ বরাবর গ্যাস প্রবাহিত হতে দেয়, যখন তরল নীচে থাকে, অনুভূমিক ইনস্টলেশনগুলিতে স্লাগ প্রবাহ হ্রাস করে।

প্রশ্ন: এই রিডুসারটি কি উল্লম্ব পাইপলাইনে ব্যবহার করা যেতে পারে??

ক:প্রাথমিকভাবে অনুভূমিক ব্যবহারের জন্য, এটি উল্লম্বভাবে ইনস্টল করা যেতে পারে, যদিও ঘনকেন্দ্রিক হ্রাসকারীগুলি উল্লম্ব অ্যাপ্লিকেশনের জন্য আরও উপযুক্ত।

প্রশ্ন: পুরু-প্রাচীরযুক্ত রিডুসারের জন্য প্রস্তাবিত ঢালাই প্রস্তুতি কি??

ক:ASME BPVC সেকশন IX ওয়েল্ডিং নির্দেশিকা অনুসরণ করে সম্পূর্ণ অনুপ্রবেশ নিশ্চিত করতে দেয়ালের জন্য একটি J-খাঁজ বা U-খাঁজ ব্যবহার করুন>12mm।

প্রশ্ন: সংবেদনশীল অ্যাপ্লিকেশনের জন্য অ-চৌম্বকীয় বিকল্প আছে কি??

ক:হ্যাঁ, 316L স্টেইনলেস স্টীল কম চৌম্বকীয় ব্যাপ্তিযোগ্যতা প্রদান করে, চৌম্বক বিভাজক এবং এমআরআই সরঞ্জামের কাছাকাছি ব্যবহারের জন্য উপযুক্ত।
