শিল্প পাইপলাইনের জন্য ভারী-শুল্ক স্টেইনলেস স্টীল BW সমান টি

ওভারভিউ

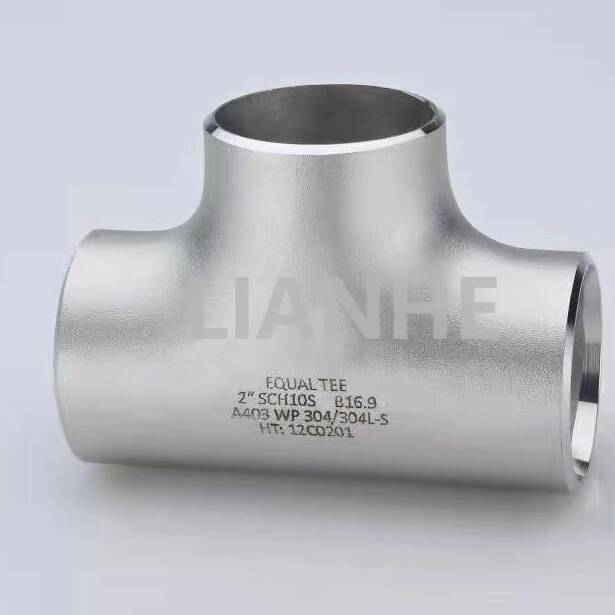

হেভি-ডিউটি ​​স্টেইনলেস স্টিল বিডব্লিউ (বাট-ওয়েল্ড) ইকুয়াল টি হল একটি শক্তিশালী পাইপ ফিটিং যা উচ্চ-চাপ, উচ্চ-তাপমাত্রা শিল্প পাইপলাইনে ত্রিমুখী সংযোগ তৈরি করার জন্য ডিজাইন করা হয়েছে। বিজোড় 304 বা 316 স্টেইনলেস স্টীল থেকে নির্মিত, এই সমান টি-তে বাট-ওয়েল্ড প্রান্ত এবং অভিন্ন শাখার মাপ বৈশিষ্ট্যযুক্ত, চাহিদাযুক্ত অ্যাপ্লিকেশনগুলিতে সুষম প্রবাহ বিতরণ এবং কাঠামোগত অখণ্ডতা নিশ্চিত করে।

বৈশিষ্ট্য

ইউনিফর্ম ফ্লো ডিজাইন:

সমান শাখা ব্যাস (যেমন, 4" x 4" x 4") প্রতিসম প্রবাহ বিভাজন নিশ্চিত করে, টিজ কমানোর তুলনায় 25% অশান্তি কমায়, বহু-লাইন সিস্টেমের জন্য আদর্শ যা সুষম চাপের প্রয়োজন।

মসৃণ অভ্যন্তরীণ পৃষ্ঠ (Ra ≤1.6μm) এবং 90° শাখা কোণ ল্যামিনার প্রবাহকে উৎসাহিত করে, উচ্চ-প্রবাহের পরিবেশে চাপের ক্ষতি কমিয়ে দেয়।

প্রিমিয়াম বিজোড় নির্মাণ:

ASTM A312 স্টেইনলেস স্টীল (304/316) এর একটি একক বিলেট থেকে বের করা হয়েছে, যার সর্বনিম্ন প্রসার্য শক্তি 515 MPa এবং ফলন শক্তি 250 MPa।

2,500 PSI (316 স্টেইনলেস স্টীল, সময়সূচী 80) পর্যন্ত কাজের চাপের জন্য এবং তাপমাত্রা -46°C থেকে 815°C, বাষ্প, তেল এবং গ্যাস প্রয়োগের জন্য উপযুক্ত।

যথার্থ ঢালাই সম্মতি:

বাট-ওয়েল্ড 37.5° বেভেলের সাথে শেষ হয় ANSI B16.9 এবং ASME B31.1 মান পূরণ করে, পাওয়ার এবং প্রক্রিয়া পাইপিং এর সময়সূচী 40/80 পাইপের জন্য সম্পূর্ণ-অনুপ্রবেশ ঢালাই সক্ষম করে।

নিউক্লিয়ার-গ্রেড অ্যাপ্লিকেশনের জন্য কাস্টম প্রাচীর বেধ সহ 1" থেকে 36" NPS আকারে উপলব্ধ (ASME BPVC বিভাগ III)।

জারা প্রতিরোধের:

মলিবডেনাম অ্যালোয়িং সহ 316 স্টেইনলেস স্টীল ভেরিয়েন্ট ক্লোরাইড-সমৃদ্ধ মিডিয়াতে পিটিং প্রতিরোধ করে, যখন 304 সংকুচিত বায়ু সিস্টেমের মতো অ-ক্ষয়কারী পরিবেশের জন্য উপযুক্ত।

আবেদন

শিল্প পাইপলাইনে সুষম প্রবাহ বিতরণের জন্য আদর্শ:

তেল ও গ্যাস প্রক্রিয়াকরণ: বিভাজক সিস্টেম এবং হিট এক্সচেঞ্জার নেটওয়ার্কগুলিতে ত্রি-মুখী সংযোগ তৈরি করা, টক গ্যাস পরিষেবার জন্য NACE MR0175-এর সাথে সঙ্গতিপূর্ণ।

পাওয়ার জেনারেশন: শিরোনাম থেকে টারবাইনে বাষ্প বিতরণ করা এবং তাপীয় উদ্ভিদে 304 স্টেইনলেস স্টীল 550°C তাপমাত্রায় অক্সিডেশন প্রতিরোধ করে।

রাসায়নিক প্রক্রিয়াকরণ: ফার্মাসিউটিক্যাল উত্পাদন জন্য 316 স্টেইনলেস স্টীল পূরণ cGMP মান সঙ্গে, চুল্লি ফিড লাইন এবং মিশ্রণ সিস্টেমের মধ্যে প্রবাহ বিভাজন.

জল চিকিত্সা: মিউনিসিপ্যাল ​​প্ল্যান্টে প্রধান মেইন থেকে একাধিক পরিস্রাবণ ইউনিটে জল বিতরণ, ক্লোরিনযুক্ত জল এবং উচ্চ-চাপ বৃদ্ধি।

FAQ

প্রশ্ন: প্রবাহ কমানোর জন্য সমান টিজ ব্যবহার করা যেতে পারে?

ক:না, সমান টিজ সুষম প্রবাহের জন্য; শাখার ব্যাস প্রধান লাইন থেকে পৃথক হলে হ্রাসকারী টিজ ব্যবহার করুন।

প্রশ্ন: বড় ব্যাসের টিজের জন্য প্রস্তাবিত সমর্থন ব্যবধান কী?

ক:শাখা জংশনে চাপ কমাতে টি-এর 1.5x পাইপ ব্যাসের মধ্যে সমর্থন ইনস্টল করুন, বিশেষ করে অনুভূমিক রানে।

প্রশ্ন: 304 স্টেইনলেস স্টিল টি-তে কীভাবে ওয়েল্ড ক্ষয় রোধ করা যায়?

ক:ইন্টারগ্রানুলার ক্ষয় এড়াতে ঢালাইয়ের জন্য 304L (নিম্ন কার্বন) ব্যবহার করুন, বা পুরু অংশগুলির জন্য ঢালাই পরবর্তী তাপ চিকিত্সা প্রয়োগ করুন।

প্রশ্ন: আগুন-প্রতিরোধী আবরণ পাওয়া যায় কি??

ক:হ্যাঁ, ইনটুমেসেন্ট লেপ (ASTM E119 কমপ্লায়েন্ট) প্রয়োগ করা যেতে পারে, গুরুত্বপূর্ণ পাইপলাইন সংযোগের জন্য 2-ঘন্টা আগুন প্রতিরোধের ব্যবস্থা করে।
