পাইপলাইন সিস্টেমের জন্য উচ্চ-চাপ স্টেইনলেস স্টীল BW এককেন্দ্রিক হ্রাসকারী

ওভারভিউ

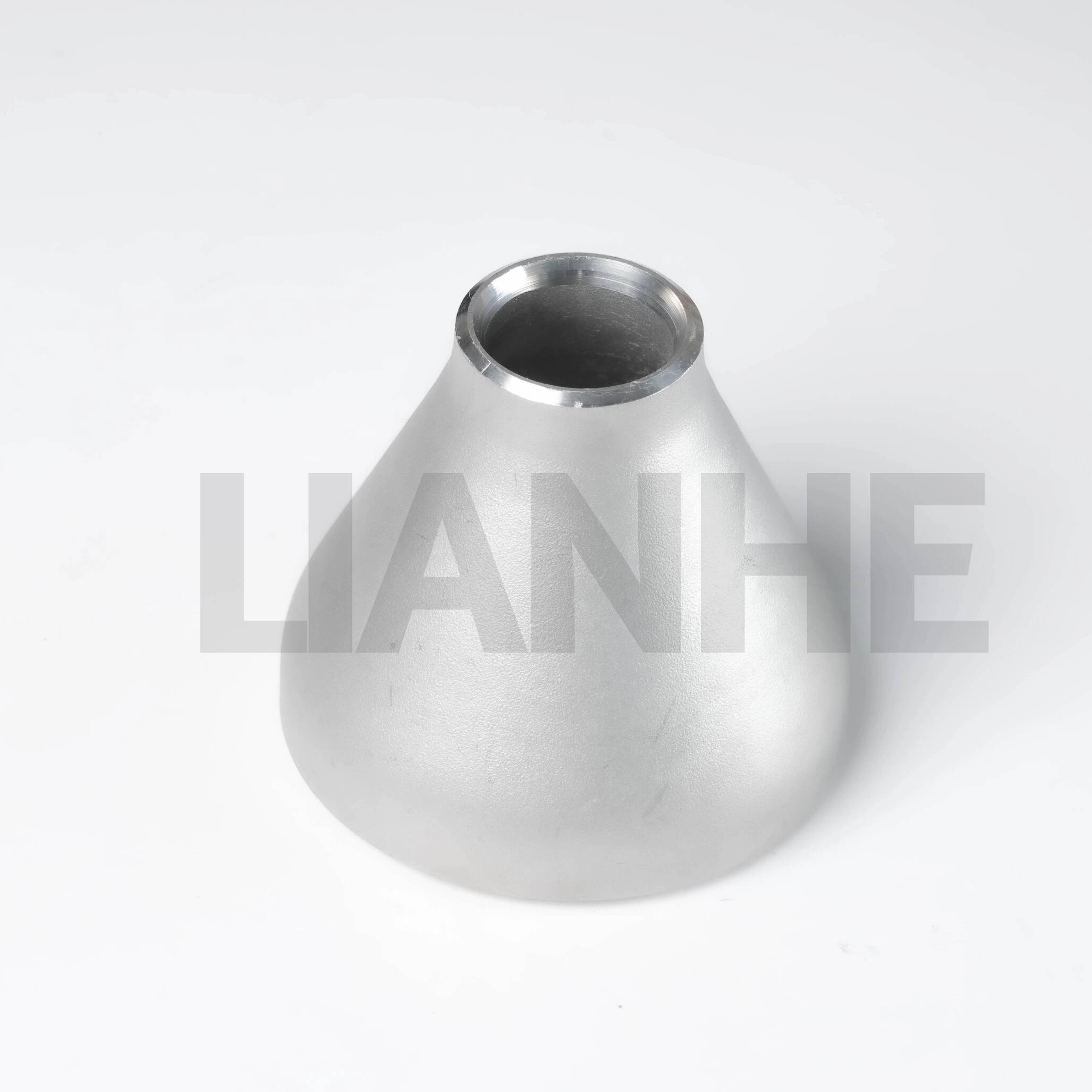

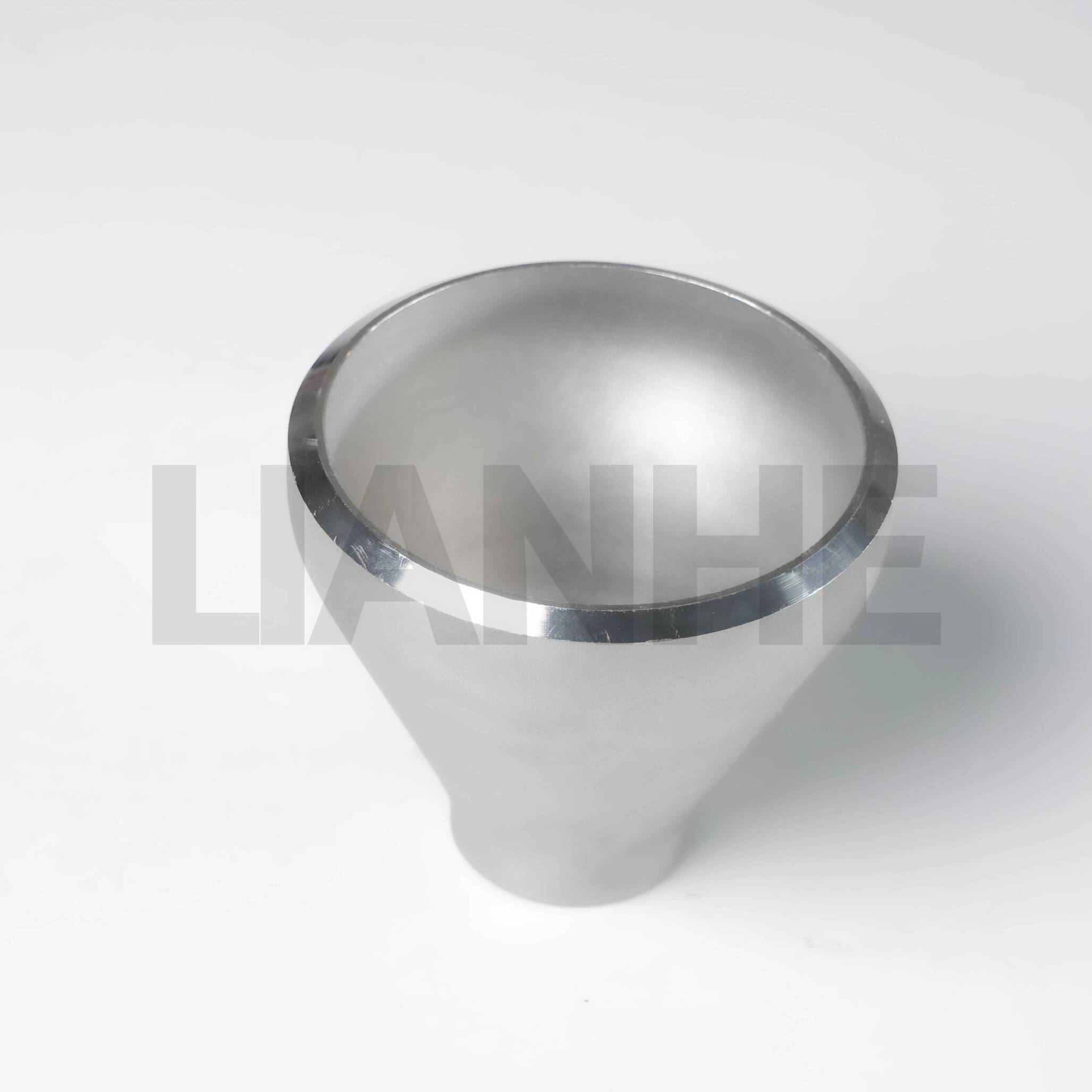

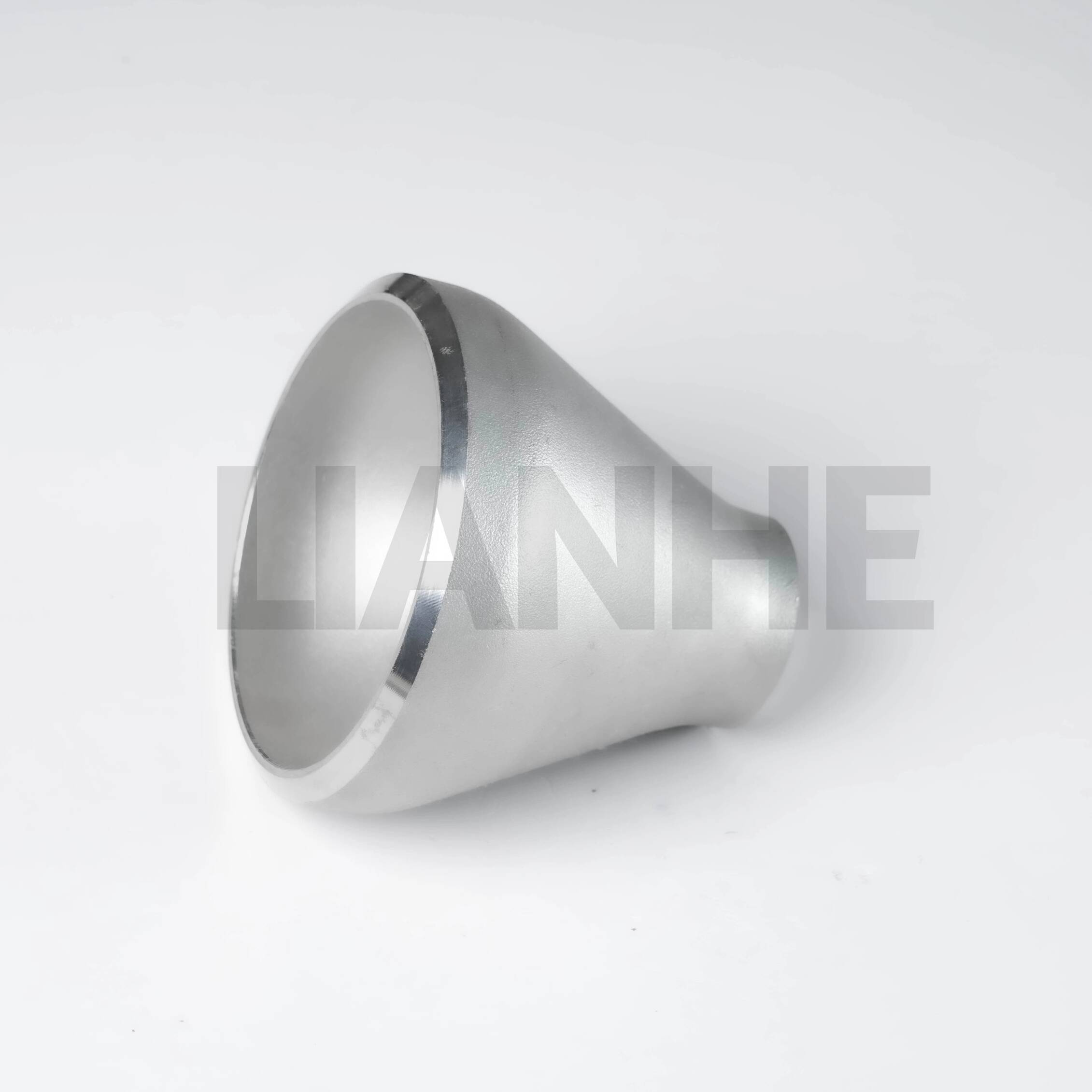

উচ্চ-চাপ স্টেইনলেস স্টীল BW (বাট-ওয়েল্ড) কনসেন্ট্রিক রিডুসার হল একটি নির্ভুল-ইঞ্জিনিয়ারযুক্ত পাইপ ফিটিং যা মসৃণ প্রবাহ এবং কাঠামোগত অখণ্ডতা বজায় রেখে উচ্চ-চাপ, উচ্চ-তাপমাত্রা সিস্টেমে বিভিন্ন ব্যাসের পাইপগুলিকে সংযুক্ত করার জন্য ডিজাইন করা হয়েছে। সীমলেস 304 বা 316 স্টেইনলেস স্টীল থেকে নির্মিত, এই রিডুসারটিতে একটি ঘনকেন্দ্রিক নকশা (অভিন্ন প্রাচীরের বেধ) এবং বাট-ওয়েল্ড প্রান্ত রয়েছে, যা ন্যূনতম অশান্তি এবং চাপের ঘনত্ব প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য এটি আদর্শ করে তোলে।

বৈশিষ্ট্য

প্রিমিয়াম বিজোড় নির্মাণ:

ASTM A312 স্টেইনলেস স্টিল (সাধারণ ব্যবহারের জন্য 304, ক্ষয়কারী মিডিয়ার জন্য 316) থেকে তৈরি, যার সর্বনিম্ন প্রসার্য শক্তি 515 MPa এবং ফলন শক্তি 205 MPa।

সীমলেস বডি দুর্বল পয়েন্টগুলি দূর করে, 2,500 PSI (শিডিউল 80, 316 স্টেইনলেস স্টিল) এবং তাপমাত্রা -46°C থেকে 815°C পর্যন্ত কাজের চাপের জন্য রেট করা হয়েছে।

এককেন্দ্রিক ডিজাইনের সুবিধা:

ইউনিফর্ম ব্যাস হ্রাস (যেমন, 6" থেকে 4") প্রতিসম প্রবাহের স্থানান্তর নিশ্চিত করে, তরল-প্রধান সিস্টেমের জন্য আদর্শ, উদ্ভট হ্রাসকারীর তুলনায় 20% অশান্তি হ্রাস করে।

মসৃণ অভ্যন্তরীণ পৃষ্ঠ (Ra ≤1.6μm) চাপ হ্রাস কমিয়ে দেয় এবং পাইপলাইনে পলি জমা হওয়া প্রতিরোধ করে।

ইনস্টলেশন সম্মতি:

বাট-ওয়েল্ড 37.5° বেভেলের সাথে শেষ হয় যা ANSI B16.25 এবং ASME B16.9 মানগুলি পূরণ করে, গুরুত্বপূর্ণ পাইপলাইনে GTAW (TIG) এবং GMAW (MIG) ওয়েল্ডিং প্রক্রিয়াগুলির জন্য উপযুক্ত।

1" থেকে 48" NPS আকারে পাওয়া যায়, 2:1 থেকে 4:1 পর্যন্ত অনুপাত কমানোর সাথে, সময়সূচী 40/80/160 পাইপের সাথে সামঞ্জস্যপূর্ণ।

জারা প্রতিরোধের:

3.5% মলিবডেনাম সহ 316 স্টেইনলেস স্টীল ভেরিয়েন্ট ক্লোরাইড-সমৃদ্ধ পরিবেশে (যেমন, সমুদ্রের জল, ব্রাইন) পিটিং প্রতিরোধ করে, একটি নিষ্ক্রিয় পৃষ্ঠের সাথে 30% পরিসেবা জীবন বৃদ্ধি করে।

আবেদন

মসৃণ ব্যাস রূপান্তর প্রয়োজন শিল্প পাইপলাইন জন্য আদর্শ:

তেল ও গ্যাস ট্রান্সমিশন: উচ্চ-চাপের গ্যাস পাইপলাইন এবং শোধনাগার প্রক্রিয়া লাইনে পাইপের আকার হ্রাস করা, টক গ্যাস পরিষেবার জন্য NACE MR0175 এর সাথে সঙ্গতিপূর্ণ।

পাওয়ার জেনারেশন: 550°C তাপমাত্রায় 304 স্টেইনলেস স্টীল অক্সিডেশন প্রতিরোধ করে তাপীয় উদ্ভিদে ছোট-ব্যাসের ঘনীভূত লাইনের সাথে বাষ্প টারবাইনকে সংযুক্ত করা।

রাসায়নিক প্রক্রিয়াকরণ: ক্ষয়কারী পরিবেশে চুল্লির খাঁড়ি/আউটলেটগুলির মধ্যে রূপান্তর, ফার্মাসিউটিক্যাল উত্পাদনে পরিষ্কারযোগ্য পৃষ্ঠের জন্য cGMP মান পূরণ করা।

জল চিকিত্সা: 316 স্টেইনলেস স্টীল স্থায়ী ক্লোরিনযুক্ত জল এবং ঘষিয়া তুলিয়া ফেলিতে সক্ষম কণা সহ উচ্চ-প্রবাহ জলের মেইন এবং বর্জ্য জলের পাম্পগুলিতে ব্যাস হ্রাস করা।

FAQ

প্রশ্ন: কখন আমি একটি ঘনকেন্দ্রিক বনাম উন্মত্ত রিডুসার ব্যবহার করব?

ক:প্রবাহ প্রতিসাম্য বজায় রাখার জন্য তরল-শুধুমাত্র সিস্টেমের জন্য এককেন্দ্রিক হ্রাসকারী ব্যবহার করুন; এয়ার পকেট প্রতিরোধ করতে গ্যাস-তরল মিশ্রণের জন্য উদ্ভট হ্রাসকারীগুলি ভাল।

প্রশ্ন: এই রিডুসারটি কি উল্লম্ব পাইপলাইনে ব্যবহার করা যেতে পারে??

ক:হ্যাঁ, সমকেন্দ্রিক হ্রাসকারীগুলি উল্লম্ব ইনস্টলেশনের জন্য উপযুক্ত, তবে জোড় জয়েন্টগুলিতে চাপ এড়াতে যথাযথ সমর্থন নিশ্চিত করুন।

প্রশ্ন: শিডিউল 160 রিডুসারের জন্য ন্যূনতম প্রাচীর বেধ কত??

ক:দেয়ালের বেধ আকার অনুসারে পরিবর্তিত হয় (যেমন, 1" শিডিউল 160 এর 3.73 মিমি প্রাচীর রয়েছে), সুনির্দিষ্ট চাপ রেটিং এর জন্য ASME B16.9 এ বিস্তারিত।

প্রশ্ন: কাস্টম হ্রাস অনুপাত উপলব্ধ??

ক:হ্যাঁ, অ-মানক অনুপাত (যেমন, 3" থেকে 1.5") অর্ডার করার জন্য তৈরি করা যেতে পারে, লিড টাইম সাধারণত 10-15 ব্যবসায়িক দিন।
