ক্রিটিক্যাল সিস্টেমের জন্য উচ্চ-চাপের স্টেইনলেস স্টিল 90DEG BW LR কনুই

ওভারভিউ

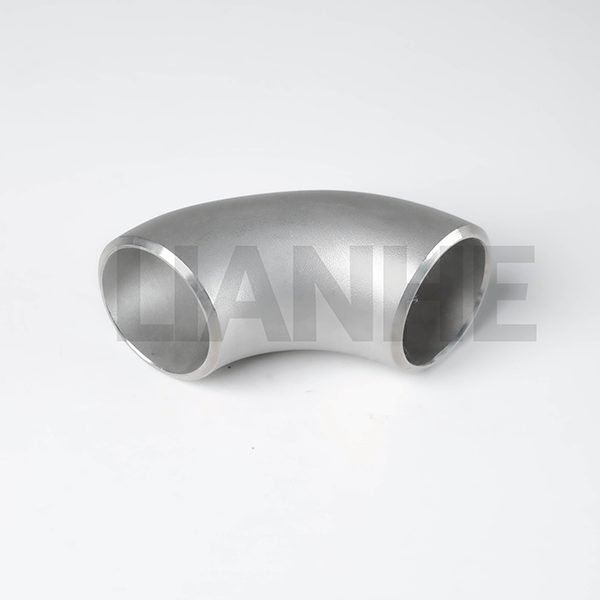

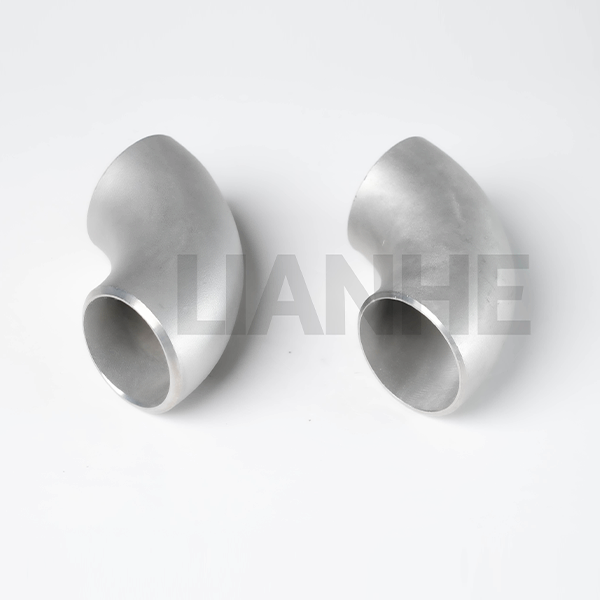

উচ্চ-চাপ স্টেইনলেস স্টিল 90-ডিগ্রী BW (বাট-ওয়েল্ড) LR (লং ব্যাসার্ধ) কনুই হল একটি নির্ভুল-ইঞ্জিনিয়ারযুক্ত পাইপ ফিটিং যা উচ্চ-চাপ, উচ্চ-অখণ্ডতা পাইপিং সিস্টেমের জন্য ডিজাইন করা হয়েছে যেখানে প্রবাহের দক্ষতা এবং কাঠামোগত স্থিতিশীলতা সর্বাগ্রে। সীমলেস 304 বা 316 স্টেইনলেস স্টিল থেকে নির্মিত, এই কনুইটিতে 1.5D ব্যাসার্ধ এবং বাট-ওয়েল্ড প্রান্ত (ANSI B16.25 কমপ্লায়েন্ট) বৈশিষ্ট্যযুক্ত, ন্যূনতম চাপ হ্রাস এবং জটিল অ্যাপ্লিকেশনগুলিতে ক্লান্তির সর্বাধিক প্রতিরোধ নিশ্চিত করে।

বৈশিষ্ট্য

প্রিমিয়াম সিমলেস ডিজাইন:

স্টেইনলেস স্টিলের একটি একক বিলেট (304/316) থেকে বের করা, ওয়েল্ড সিম এবং দুর্বল পয়েন্টগুলি দূর করে, যার ন্যূনতম প্রসার্য শক্তি 515 MPa এবং প্রসারণ ≥30%।

ASME B31.1 (পাওয়ার পাইপিং) এবং B31.3 (প্রসেস পাইপিং) কোডগুলির সাথে সঙ্গতিপূর্ণ পূর্ণ-অনুপ্রবেশ ওয়েল্ডের জন্য বাট-ওয়েল্ডটি নির্ভুল বেভেল (37.5° ±1.5°) দিয়ে শেষ হয়।

ফ্লো এবং স্ট্রেস ইঞ্জিনিয়ারিং:

1.5D সেন্টারলাইন ব্যাসার্ধ (ANSI B16.9 অনুগত) ল্যামিনার প্রবাহের জন্য একটি হাইড্রোফর্মড অভ্যন্তরীণ পৃষ্ঠ (Ra ≤1.6μm) সহ স্ট্যান্ডার্ড কনুইয়ের তুলনায় প্রবাহ প্রতিরোধের 20% হ্রাস করে।

রিইনফোর্সড হিল এবং পায়ের আঙ্গুলের অংশগুলি (1.2x প্রাচীরের পুরুত্ব) তাপ সম্প্রসারণ শক্তি এবং কম্পন সহ্য করে, যা শোধনাগারগুলিতে পাম্প এবং কম্প্রেসার সংযোগের জন্য গুরুত্বপূর্ণ।

চরম পরিবেশ কর্মক্ষমতা:

2% মলিবডেনাম সহ 316 স্টেইনলেস স্টীল ভেরিয়েন্ট ক্লোরাইড-সমৃদ্ধ পরিবেশে (যেমন, সমুদ্রের জল, ব্রাইন) পিটিং প্রতিরোধ করে, একটি নিষ্ক্রিয় পৃষ্ঠের সাথে ক্ষয় হার 40% কমিয়ে দেয়।

2,500 PSI (শিডিউল 80, 316 স্টেইনলেস স্টিল) পর্যন্ত চাপের জন্য এবং তাপমাত্রা -196°C (LNG) থেকে 650°C (বাষ্প), উচ্চ-তাপমাত্রা ক্রীপ প্রতিরোধের জন্য ঐচ্ছিক তাপ চিকিত্সার জন্য রেট করা হয়েছে।

গুণমানের নিশ্চয়তা:

ওয়েল্ডের জন্য 100% রেডিওগ্রাফিক টেস্টিং (আরটি) (যেখানে প্রযোজ্য) এবং 3D লেজার স্ক্যানিংয়ের মাধ্যমে মাত্রিক চেক, ISO 9001:2015 এবং গ্রাহক-নির্দিষ্ট বৈশিষ্ট্যগুলির সাথে সম্মতি নিশ্চিত করে।

আবেদন

মিশন-গুরুত্বপূর্ণ শিল্প ও অবকাঠামো প্রকল্পের জন্য আদর্শ:

তেল ও গ্যাস ট্রান্সমিশন: উচ্চ-চাপের গ্যাস পাইপলাইন এবং শোধনাগার প্রক্রিয়া লাইন, 316 স্টেইনলেস স্টীল মিটিং NACE MR0175 টক গ্যাস পরিষেবার জন্য।

পারমাণবিক শক্তি: পারমাণবিক চুল্লিতে সেকেন্ডারি কুল্যান্ট লাইন, নিরাপত্তা-সম্পর্কিত উপাদানগুলির জন্য ASME BPVC সেকশন III (ক্লাস 2/3) এর সাথে সঙ্গতিপূর্ণ।

মহাকাশ জ্বালানী সিস্টেম: বিমান গ্রাউন্ড সাপোর্ট ইকুইপমেন্টে উচ্চ-বিশুদ্ধতার জ্বালানী লাইন, মহাকাশের জিনিসপত্রের জন্য 304 স্টেইনলেস স্টিল মিটিং SAE AS4059 সহ।

মেরিন প্রপালশন: বড় জাহাজে ইঞ্জিন কুলিং লাইন, 316 স্টেইনলেস স্টীল স্থায়ী ক্যাভিটেশন ক্ষয় এবং 20+ বছর ধরে লবণাক্ত জলের ক্ষয় সহ।

FAQ

প্রশ্ন: এই কনুইয়ের ন্যূনতম বাঁক ব্যাসার্ধ কত??

ক:দীর্ঘ-ব্যাসার্ধ (LR) ডিজাইনে 1.5x পাইপ ব্যাসের একটি বাঁক ব্যাসার্ধ রয়েছে (যেমন, 4" NPS-এর জন্য 152mm), স্ট্যান্ডার্ড LR কনুইয়ের জন্য ANSI B16.9-এর সাথে সম্মতি নিশ্চিত করে।

প্রশ্ন: কাস্টম কোণগুলির জন্য এই কনুইগুলি কি ঠান্ডা-গঠিত হতে পারে??

ক:না, ঠান্ডা-গঠন উপাদানের অখণ্ডতার সাথে আপস করতে পারে। কাস্টম কোণ (যেমন, 60°, 30°) নির্দিষ্ট প্রকল্পের জন্য হট-ফর্মিং প্রক্রিয়ার মাধ্যমে উপলব্ধ।

প্রশ্ন: দীর্ঘমেয়াদী ব্যবহারে অভ্যন্তরীণ ক্ষয়ের জন্য কীভাবে পরিদর্শন করবেন?

ক:প্রাচীর পাতলা হওয়া নিরীক্ষণের জন্য বার্ষিক অতিস্বনক বেধ (UT) পরীক্ষা ব্যবহার করুন, বিশেষত ঘষিয়া তুলিয়া ফেলিতে সক্ষম মিডিয়া বা ক্ষয়কারী তরলগুলির সংস্পর্শে থাকা অঞ্চলে।

প্রশ্ন: সংবেদনশীল অ্যাপ্লিকেশনের জন্য অ-চৌম্বকীয় বিকল্প আছে কি??

ক:হ্যাঁ, 316L স্টেইনলেস স্টিল কম চৌম্বকীয় ব্যাপ্তিযোগ্যতা (≤2.0 μH/m), এমআরআই সুবিধা এবং ক্রায়োজেনিক ম্যাগনেট সিস্টেমের জন্য উপযুক্ত।
