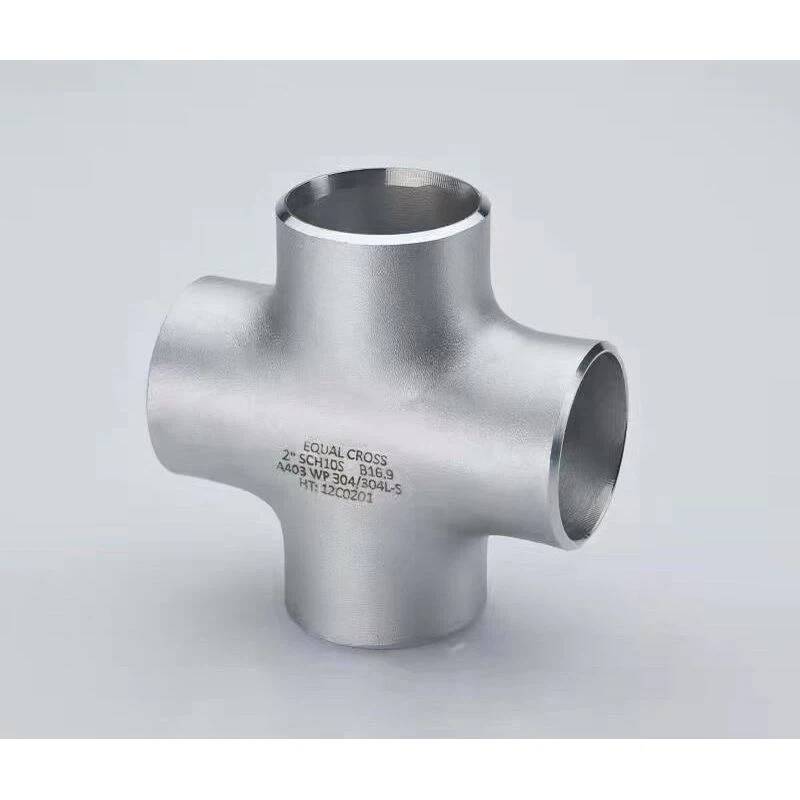

শিল্প পাইপলাইন জন্য উচ্চ চাপ স্টেইনলেস স্টীল BW ক্রস

ওভারভিউ

উচ্চ-চাপ স্টেইনলেস স্টীল BW (বাট-ওয়েল্ড) ক্রস হল একটি শক্তিশালী পাইপ ফিটিং যা উচ্চ-চাপ, উচ্চ-তাপমাত্রা শিল্প পাইপলাইনে চার-মুখী সংযোগ তৈরি করার জন্য ডিজাইন করা হয়েছে। সীমলেস 304 বা 316 স্টেইনলেস স্টিল থেকে নির্মিত, এই ক্রসটিতে বাট-ওয়েল্ড এন্ডস (ANSI B16.25 কমপ্লায়েন্ট) এবং একটি শক্তিশালী ডিজাইন রয়েছে, যা স্ট্রাকচারাল অখণ্ডতা এবং জটিল অ্যাপ্লিকেশনগুলিতে ফুটো-মুক্ত কর্মক্ষমতা নিশ্চিত করে।

বৈশিষ্ট্য

ভারী-শুল্ক নির্মাণ:

সীমাহীন স্টেইনলেস স্টিল বডি (304/316) সমান বা হ্রাসকারী শাখার আকার, 2,500 PSI (শিডিউল 80, 316 স্টেইনলেস স্টিল) পর্যন্ত কাজের চাপের জন্য রেট করা হয়েছে এবং তাপমাত্রা -46°C থেকে 815°C।

রিইনফোর্সড সেন্টার সেকশন (1.5x প্রাচীর বেধ) বহুমুখী চাপের ভার সহ্য করে, শাখা মোড়গুলিতে চাপের ঘনত্ব হ্রাস করে।

যথার্থ ঢালাই শেষ:

ASME B16.9-এর সাথে সঙ্গতিপূর্ণ এবং স্বয়ংক্রিয় এবং ম্যানুয়াল ঢালাই উভয় প্রক্রিয়ার জন্য উপযুক্ত, সম্পূর্ণ-পেনিট্রেশন ওয়েল্ডের জন্য বাট-ওয়েল্ড বেভেলড প্রান্ত (37.5° ±1°) দিয়ে শেষ হয়।

সমান ক্রস (সমস্ত শাখা একই আকার) এবং হ্রাসকারী ক্রস (শাখার আকার একটি নামমাত্র আকার দ্বারা পৃথক), পাইপলাইন ডিজাইনে বহুমুখিতা প্রদান করে।

ফ্লো এবং স্ট্রেস অপ্টিমাইজেশান:

মসৃণ অভ্যন্তরীণ রূপান্তর (ব্যাসার্ধ ≥1.0x পাইপের প্রাচীরের পুরুত্ব) বহু-শাখা সিস্টেমে ল্যামিনার প্রবাহের জন্য একটি হাইড্রোফর্মড অভ্যন্তরীণ পৃষ্ঠ (Ra ≤1.6μm) সহ অশান্তি এবং চাপ হ্রাসকে কম করে।

মলিবডেনাম কন্টেন্ট সহ 316 স্টেইনলেস স্টীল বৈকল্পিক ক্লোরাইড-সমৃদ্ধ মিডিয়াতে পিটিং প্রতিরোধ করে, সমুদ্রের জল এবং ব্রীন বিতরণ ব্যবস্থার জন্য আদর্শ।

গুণমানের নিশ্চয়তা:

100% রেডিওগ্রাফিক টেস্টিং (RT) সমালোচনামূলক অ্যাপ্লিকেশনগুলিতে ঢালাইয়ের জন্য, 3D স্ক্যানিংয়ের মাধ্যমে ডাইমেনশনাল চেক সহ প্রান্তিককরণের সঠিকতা নিশ্চিত করতে (12" NPS-এর জন্য ±0.5mm)।

ISO 9001:2015 এবং গ্রাহক-নির্দিষ্ট বৈশিষ্ট্যের সাথে সঙ্গতিপূর্ণ (যেমন, তেল ও গ্যাস প্রকল্পের জন্য Shell MESC SPE 77/300)।

আবেদন

জটিল শিল্প পাইপলাইন নেটওয়ার্কের জন্য আদর্শ:

তেল ও গ্যাস শোধনাগার: প্রসেস ইউনিট, ফ্লেয়ার সিস্টেম এবং হিট এক্সচেঞ্জার নেটওয়ার্কে মাল্টি-শাখা সংযোগ, 316 স্টেইনলেস স্টীল মিটিং NACE MR0175 এর সাথে।

পাওয়ার জেনারেশন: স্টিম হেডার সিস্টেমে ফোর-ওয়ে সংযোগ এবং কনডেনসেট রিটার্ন লাইন, কম্বাইন্ড সাইকেল প্ল্যান্টে সাইক্লিক থার্মাল লোড সহ্য করে।

রাসায়নিক প্রক্রিয়াকরণ: ব্যাচ চুল্লি এবং পাতন কলামে কাঁচামাল বিতরণ, সমান ক্রস নকশা সুষম প্রবাহ বিতরণ সক্ষম করে।

জল চিকিত্সা: পরিস্রাবণ স্কিড এবং বিপরীত আস্রবণ উদ্ভিদে মাল্টি-আউটলেট সংযোগ, কমপ্যাক্ট লেআউটে আকার পরিবর্তনের জন্য ক্রস বিকল্পগুলি হ্রাস করে।

FAQ

প্রশ্ন: একটি হ্রাসকারী ক্রসের জন্য সর্বাধিক অনুমোদিত চাপ কত??

ক:চাপ রেটিং ক্ষুদ্রতম শাখা আকার দ্বারা নির্ধারিত হয়; নির্দিষ্ট আকার-চাপের সংমিশ্রণের জন্য ডেটাশীটটি দেখুন।

প্রশ্ন: ক্রস কি সিসমিক জোনে ব্যবহার করা যেতে পারে??

ক:হ্যাঁ, তবে পার্শ্বীয় শক্তিগুলিকে শোষণ করতে ক্রস জংশনে অতিরিক্ত ব্রেসিং অন্তর্ভুক্ত করুন, কারণ বহু-শাখার ফিটিংগুলি কম্পন ক্লান্তির জন্য বেশি সংবেদনশীল।

প্রশ্ন: ক্রসে ঢালাই ত্রুটির জন্য কিভাবে পরিদর্শন করতে হয়?

ক:অতিস্বনক পরীক্ষা (UT) বা চৌম্বকীয় কণা পরিদর্শন (MPI) ব্যবহার করুন পৃষ্ঠ/সাবসারফেসের ত্রুটিগুলি সনাক্ত করতে, বিশেষ করে শাখা-থেকে-প্রধান সংযোগগুলিতে।

প্রশ্ন: সংবেদনশীল অ্যাপ্লিকেশনের জন্য কি অ-চৌম্বকীয় সংস্করণ উপলব্ধ আছে?

ক:হ্যাঁ, 316L স্টেইনলেস স্টীল কম চৌম্বকীয় ব্যাপ্তিযোগ্যতা প্রদান করে, চৌম্বক বিভাজক এবং এমআরআই সরঞ্জামের কাছাকাছি ব্যবহারের জন্য উপযুক্ত।
