পাইপ এন্ড সিলিংয়ের জন্য জারা-প্রতিরোধী স্টেইনলেস স্টীল BW ক্যাপ

ওভারভিউ

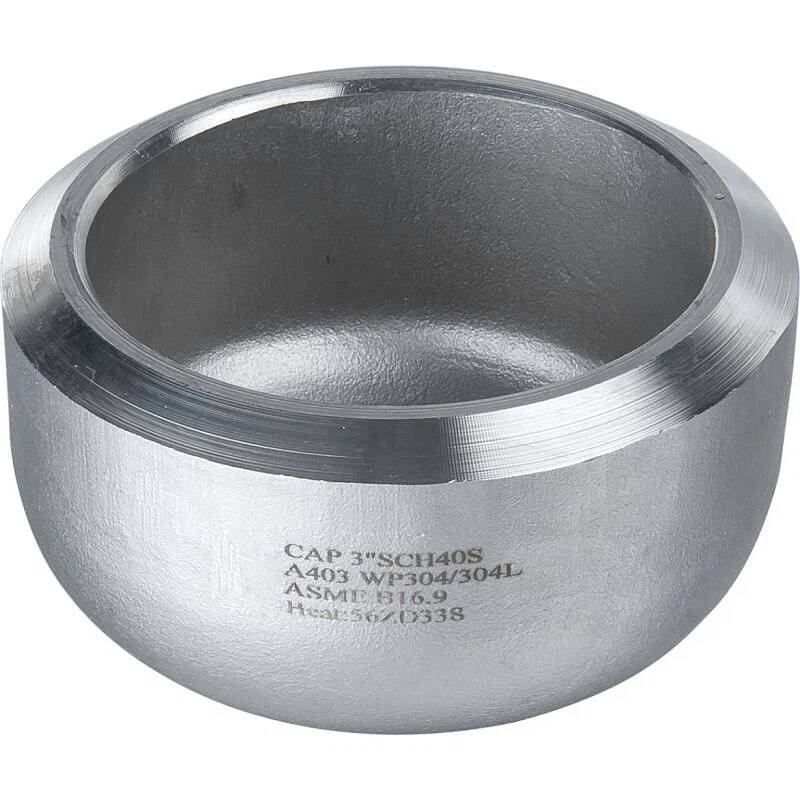

ক্ষয়-প্রতিরোধী স্টেইনলেস স্টিল BW (বাট-ওয়েল্ড) ক্যাপ একটি টেকসই পাইপ ফিটিং যা কঠোর, ক্ষয়কারী পরিবেশে বাট-ওয়েল্ড পাইপলাইনের প্রান্তগুলি স্থায়ীভাবে সিল করার জন্য ডিজাইন করা হয়েছে। 304 বা 316 স্টেইনলেস স্টীল থেকে নির্মিত, এই ক্যাপটিতে একটি বিজোড় নকশা এবং বাট-ওয়েল্ড এন্ড (ANSI B16.25 কমপ্লায়েন্ট), উচ্চ-চাপ সিস্টেমে লিক-প্রুফ কর্মক্ষমতা এবং কাঠামোগত অখণ্ডতা নিশ্চিত করে।

বৈশিষ্ট্য

প্রিমিয়াম উপাদান এবং নকশা:

সমানভাবে চাপ বিতরণ করার জন্য একটি গম্বুজ আকৃতির (304/316) বিজোড় স্টেইনলেস স্টিল (304/316), 3,000 PSI (316 স্টেইনলেস স্টিল, শিডিউল 160) পর্যন্ত কাজের চাপের জন্য রেট করা হয়েছে।

বাট-ওয়েল্ড ফুল-পেনিট্রেশন ওয়েল্ডের জন্য বেভেলড প্রান্ত (37.5°) দিয়ে শেষ হয়, ASME B16.9 এর সাথে সঙ্গতিপূর্ণ এবং গুরুত্বপূর্ণ পাইপলাইন সমাপ্তির জন্য উপযুক্ত।

পরিবেশগত প্রতিরোধ:

3.5% মলিবডেনাম সহ 316 স্টেইনলেস স্টীল বৈকল্পিক সমুদ্রের জল, ক্লোরাইড এবং সালফাইডের মধ্যে পিটিং প্রতিরোধ করে, একটি নিষ্ক্রিয় পৃষ্ঠের সাথে সামুদ্রিক পরিবেশে 50% পরিষেবা জীবন বৃদ্ধি করে।

তাপমাত্রা পরিসীমা: -250°C থেকে 800°C, ক্রায়োজেনিক LNG টার্মিনাল এবং উচ্চ-তাপমাত্রার চুল্লি নিষ্কাশন লাইনের জন্য উপযুক্ত।

ইনস্টলেশন এবং সম্মতি:

1" থেকে 48" NPS আকারে পাওয়া যায়, ASME B31.3 প্রসেস পাইপিং কোডের সাথে সামঞ্জস্যতা নিশ্চিত করে পাইপলাইনের সময়সূচী (40/80/160) এর সাথে মিলে যায়।

উচ্চ-তাপমাত্রার অ্যাপ্লিকেশনগুলিতে ঢালাই-প্ররোচিত চাপ দূর করতে ঘন-প্রাচীরের ক্যাপগুলির জন্য ঐচ্ছিক তাপ চিকিত্সা (স্ট্রেস রিলিফ)।

মান নিয়ন্ত্রণ:

100% হাইড্রোস্ট্যাটিক টেস্টিং (1.5x MAWP) এবং ডাইমেনশনাল ইন্সপেকশন, ম্যাটেরিয়াল সার্টিফিকেট (MTC) সহ নিয়ন্ত্রিত শিল্পে ট্রেসেবিলিটি প্রদান করা হয়।

আবেদন

চরম পরিবেশে স্থায়ী পাইপ শেষ সিল করার জন্য উপযুক্ত:

তেল ও গ্যাস অফশোর: টক গ্যাস পরিবেশের জন্য 316 স্টেইনলেস স্টীল মিটিং NACE MR0175 সহ, পরিত্যক্ত ওয়েলহেডস এবং সাবসিয়ার পাইপলাইনের শেষ পয়েন্টগুলি সিল করা।

রাসায়নিক উদ্ভিদ: স্টোরেজ ট্যাঙ্ক এবং প্রতিক্রিয়া জাহাজে ক্ষয়কারী তরল লাইনের সমাপ্তি, বিপজ্জনক উপাদান ধারণের জন্য OSHA মানগুলির সাথে সঙ্গতিপূর্ণ।

পাওয়ার জেনারেশন: টারবাইন বাইপাস সিস্টেমে স্টিম পাইপলাইন এন্ডপয়েন্ট সিল করা, 304 স্টেইনলেস স্টিল 10+ বছরের জন্য 550°C তাপমাত্রায় অক্সিডেশন প্রতিরোধ করে।

মেরিন ইঞ্জিনিয়ারিং: 316 স্টেইনলেস স্টীল নোনা জলে ধ্রুবক নিমজ্জন সহ সীলিং হুল পেনিট্রেশন এবং ব্যালাস্ট ট্যাঙ্ক আউটলেট।

FAQ

প্রশ্ন: একটি ক্যাপ এবং একটি অন্ধ ফ্ল্যাঞ্জের মধ্যে পার্থক্য কী??

ক:একটি ক্যাপ সরাসরি পাইপের প্রান্তে ঢালাই করা হয়, যখন একটি অন্ধ ফ্ল্যাঞ্জ বোল্ট করা হয় এবং পুনরায় ব্যবহারযোগ্য। ক্যাপগুলি স্থায়ী, ফ্ল্যাঞ্জগুলি অপসারণযোগ্য।

প্রশ্ন: অস্থায়ী পাইপলাইন বন্ধ করার জন্য ক্যাপ ব্যবহার করা যেতে পারে??

ক:হ্যাঁ, কিন্তু দীর্ঘমেয়াদী ব্যবহারের জন্য স্থায়ী ঢালাই সুপারিশ করা হয়; অস্থায়ী বন্ধের জন্য, একটি অপসারণযোগ্য প্লাগ সহ একটি অন্ধ ফ্ল্যাঞ্জ বা ওয়েল্ড-ওলেট বিবেচনা করুন৷

প্রশ্ন: পুরু-প্রাচীরের ক্যাপগুলির জন্য কীভাবে সঠিক ওয়েল্ড অনুপ্রবেশ নিশ্চিত করা যায়?

ক:একাধিক পাস ওয়েল্ডিং সহ GTAW (TIG) ব্যবহার করুন, প্রতিটি পাস রেডিওগ্রাফিক টেস্টিং (RT) দ্বারা যাচাইকৃত 100% অনুপ্রবেশ নিশ্চিত করে।

প্রশ্ন: দাহ্য পরিবেশে ক্যাপের জন্য অগ্নি-নিরাপদ ডিজাইন আছে কি??

ক:হ্যাঁ, ক্যাপগুলি অগ্নি-নিরাপদ উপকরণ দিয়ে ডিজাইন করা যেতে পারে (যেমন, ফ্ল্যাঞ্জের জন্য গ্রাফাইট গ্যাসকেট), যদিও ক্যাপগুলি নিজেই শক্ত এবং গ্যাসকেটের প্রয়োজন হয় না।
