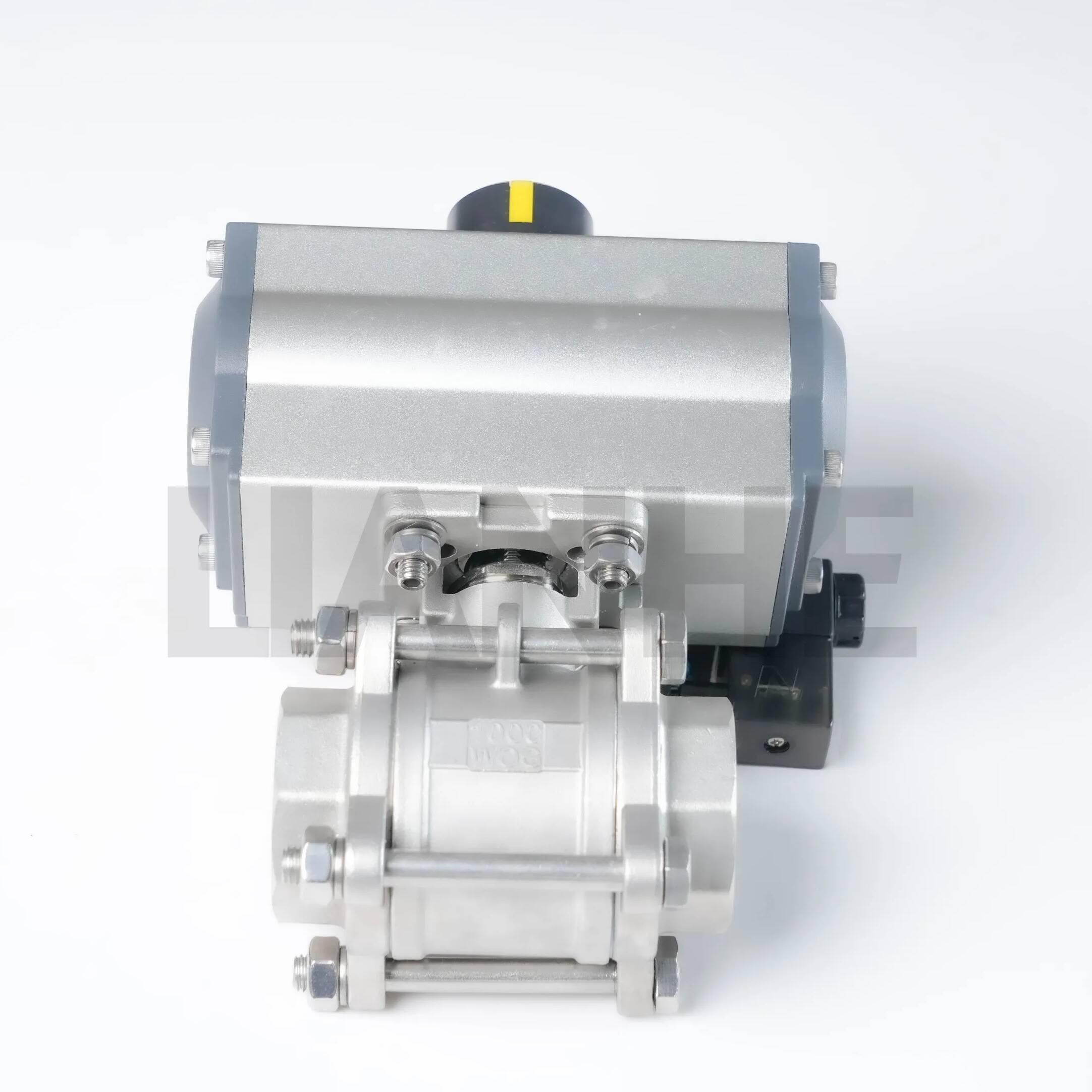

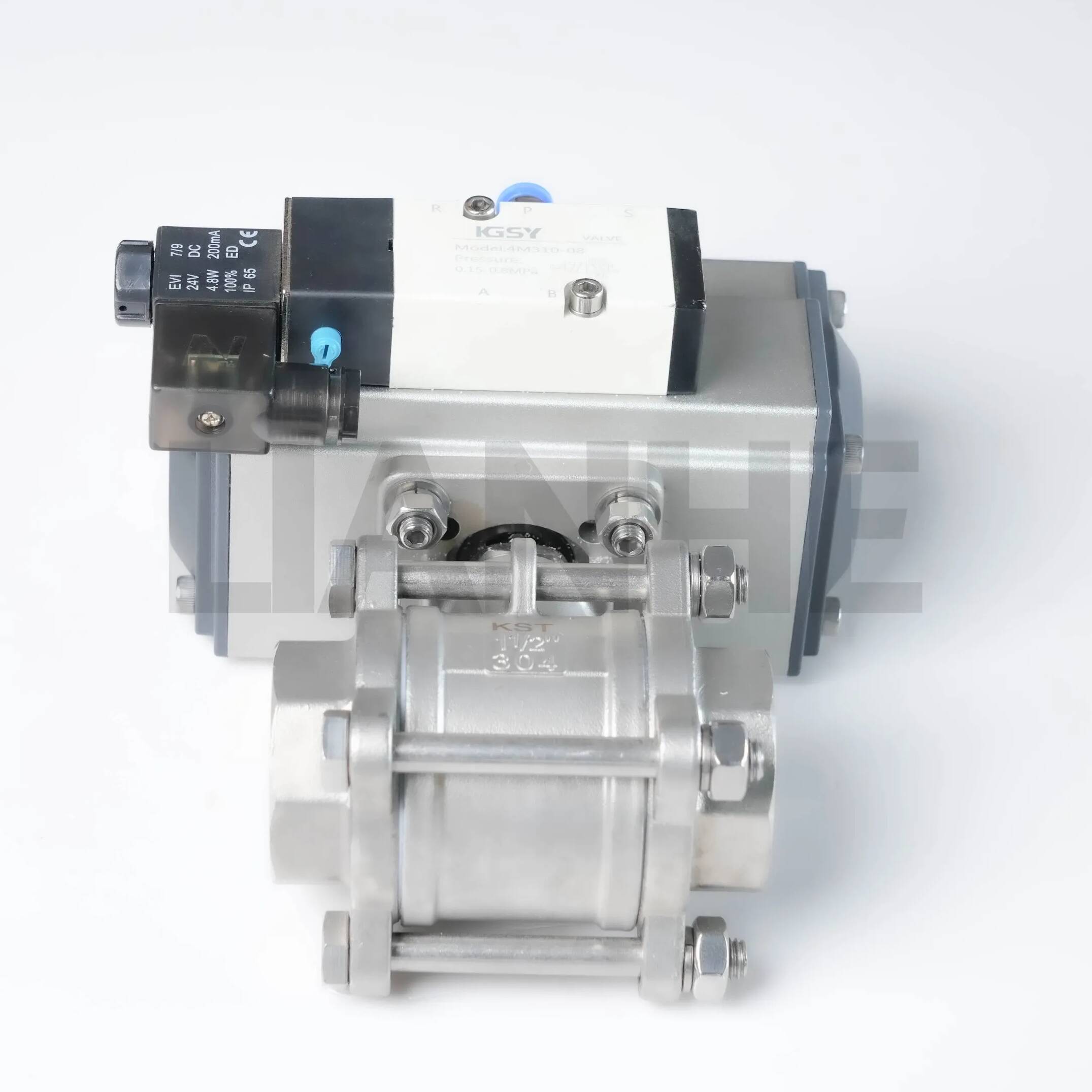

শিল্প অটোমেশনের জন্য বায়ুসংক্রান্ত-অ্যাকচুয়েটেড 3-পিস থ্রেড বল ভালভ

ওভারভিউ

বায়ুসংক্রান্ত-অ্যাকুয়েটেড 3-পিস থ্রেড বল ভালভ হল একটি উচ্চ-নির্ভরযোগ্য প্রবাহ নিয়ন্ত্রণ সমাধান যা শিল্প অটোমেশন সিস্টেমে দ্রুত, দক্ষ অপারেশনের জন্য ডিজাইন করা হয়েছে। 316 স্টেইনলেস স্টিল থেকে নির্মিত, এই ভালভটিতে NPT থ্রেড (ANSI B1.20.1) এবং একটি বায়ুসংক্রান্ত অ্যাকুয়েটর রয়েছে, যা কঠোর, ক্ষয়কারী পরিবেশে চালু/বন্ধ করার জন্য দ্রুত 90° কোয়ার্টার-টার্ন মোশন প্রদান করে।

বৈশিষ্ট্য

বায়ুসংক্রান্ত অ্যাকচুয়েশন সুবিধা:

ডাবল-অ্যাক্টিং বা স্প্রিং-রিটার্ন নিউম্যাটিক অ্যাকচুয়েটর (5-8 বার এয়ার প্রেসার), ব্যর্থ-নিরাপদ অপারেশন (বসন্ত-রিটার্ন বন্ধ হয়/এয়ার লস হলে খোলে) এবং 2" ভালভের জন্য চক্রের সময় ≤3 সেকেন্ড।

ISO 5211 মাউন্টিং প্ল্যাটফর্ম আনুপাতিক প্রবাহ নিয়ন্ত্রণের জন্য ঐচ্ছিক পজিশনারের সাথে গ্লোবাল অ্যাকচুয়েটর ব্র্যান্ডের (যেমন, ফেস্টো, SMC) সাথে সামঞ্জস্যতা নিশ্চিত করে।

জারা-প্রতিরোধী নকশা:

316 স্টেইনলেস স্টিল বডি (ASTM A316) 3.5% মলিবডেনাম সামগ্রী সহ, সামুদ্রিক এবং রাসায়নিক পরিবেশে ক্লোরাইড পিটিং প্রতিরোধ করে, একটি প্যাসিভেটেড পৃষ্ঠের সাথে 30% দ্বারা পরিষেবা জীবন প্রসারিত করে।

অ্যান্টি-এক্সট্রুশন রিং সহ PTFE সিট -40°C থেকে 260°C (RPTFE আসন) তাপমাত্রায় বুদ্বুদ-আঁটসাঁট শাটঅফ (API 598) প্রদান করে।

যথার্থ থ্রেডেড সংযোগ:

নিরাপদ পাইপ সংযুক্তির জন্য NPT পুরুষ/মহিলা থ্রেড, সময়সূচী 80 পাইপ এবং ভারী-শুল্ক ফিটিংগুলির সাথে সামঞ্জস্যপূর্ণ, অ্যাকচুয়েটর ফোর্স প্রতিরোধ করার জন্য 2" ভালভের জন্য 80 N·m টর্ক-রেট।

থ্রেড জংশনে শক্তিশালী শরীরের বেধ (1.3x মান) উচ্চ-চক্র বায়ুসংক্রান্ত অপারেশনের অধীনে বিকৃতি প্রতিরোধ করে।

নিরাপত্তা এবং সম্মতি:

অ্যান্টি-স্ট্যাটিক ডিভাইস (স্প্রিং-লোড) গ্যাস অ্যাপ্লিকেশনের জন্য বৈদ্যুতিক ধারাবাহিকতা নিশ্চিত করে, দাহ্য পরিবেশে স্ট্যাটিক স্রাব ঝুঁকি হ্রাস করে।

টক গ্যাস পরিষেবার জন্য NACE MR0175 এবং ঐচ্ছিক ফ্লেম অ্যারেস্টর কিট সহ বিস্ফোরক বায়ুমণ্ডলে (জোন 1/21) ব্যবহারের জন্য ATEX/IECEx-এর সাথে সঙ্গতিপূর্ণ।

আবেদন

উচ্চ-গতি, উচ্চ-নির্ভরযোগ্য শিল্প অটোমেশনের জন্য আদর্শ:

তেল ও গ্যাস আপস্ট্রিম: ওয়েলহেড কন্ট্রোল সিস্টেম এবং রাসায়নিক ইনজেকশন লাইনে দ্রুত বন্ধ, 316 স্টেইনলেস স্টীল টক গ্যাস ক্ষেত্রে H2S ক্ষয় প্রতিরোধ করে।

খাদ্য ও পানীয়: পাস্তুরাইজেশন লাইন এবং সিআইপি (ক্লিন-ইন-প্লেস) সিস্টেমে স্বাস্থ্যকর প্রবাহ নিয়ন্ত্রণ, সরাসরি খাদ্য যোগাযোগের জন্য 3-এ স্যানিটারি স্ট্যান্ডার্ড পূরণ করে।

পাওয়ার জেনারেশন: কম্বাইন্ড সাইকেল প্ল্যান্টে স্টিম ট্র্যাপ এবং কনডেনসেট লাইনের বায়ুসংক্রান্ত নিয়ন্ত্রণ, দ্রুত অ্যাকচুয়েশনের মাধ্যমে টারবাইন সিস্টেমে চাপ বৃদ্ধি পায়।

মহাকাশ স্থল সমর্থন: বিমান রক্ষণাবেক্ষণ সুবিধাগুলিতে জ্বালানী এবং জলবাহী তরল নিয়ন্ত্রণ, বায়ুসংক্রান্ত অপারেশন উচ্চ-উচ্চতায় পরিবেশে ব্যর্থ-নিরাপদ কর্মক্ষমতা নিশ্চিত করে।

FAQ

প্রশ্ন: অ্যাকচুয়েটরের জন্য কী বায়ুচাপ প্রয়োজন?

ক:6 বারে স্ট্যান্ডার্ড অপারেশন; সর্বনিম্ন 5 বার, সর্বোচ্চ 10 বার। ধারাবাহিক কর্মক্ষমতা বজায় রাখতে একটি চাপ নিয়ন্ত্রক ব্যবহার করুন।

প্রশ্ন: ভ্যাকুয়াম সিস্টেমে ভালভ ব্যবহার করা যেতে পারে??

ক:হ্যাঁ, PTFE আসনটি 29" Hg ভ্যাকুয়াম পর্যন্ত নির্ভরযোগ্য সিলিং প্রদান করে, যদিও চরম ভ্যাকুয়াম অবস্থার জন্য ধাতু থেকে ধাতু আসনগুলি সুপারিশ করা হয়।

প্রশ্নঃ কিভাবে উপকূলীয় পরিবেশে অ্যাকচুয়েটর ক্ষয় রোধ করা যায়?

ক:ইপোক্সি-পেইন্টেড অ্যালুমিনিয়াম বডি বা স্টেইনলেস স্টিলের উপাদান সহ একটি অ্যাকুয়েটর চয়ন করুন এবং আর্দ্রতা এবং লবণের কণা অপসারণের জন্য একটি কোলেসিং এয়ার ফিল্টার ইনস্টল করুন।

প্রশ্ন: অ্যাকচুয়েটরের জন্য প্রস্তাবিত এয়ার ফিল্টারের আকার কী??

ক:অ্যাকচুয়েটরকে কণা দূষণ থেকে রক্ষা করতে, মসৃণ অপারেশন এবং বর্ধিত পরিষেবা জীবন নিশ্চিত করতে 5μm রেটযুক্ত ফিল্টার ব্যবহার করুন।
