শিল্প পাইপিংয়ের জন্য দীর্ঘ-টাইপ 3-পিস ওয়েল্ড বল ভালভ

ওভারভিউ

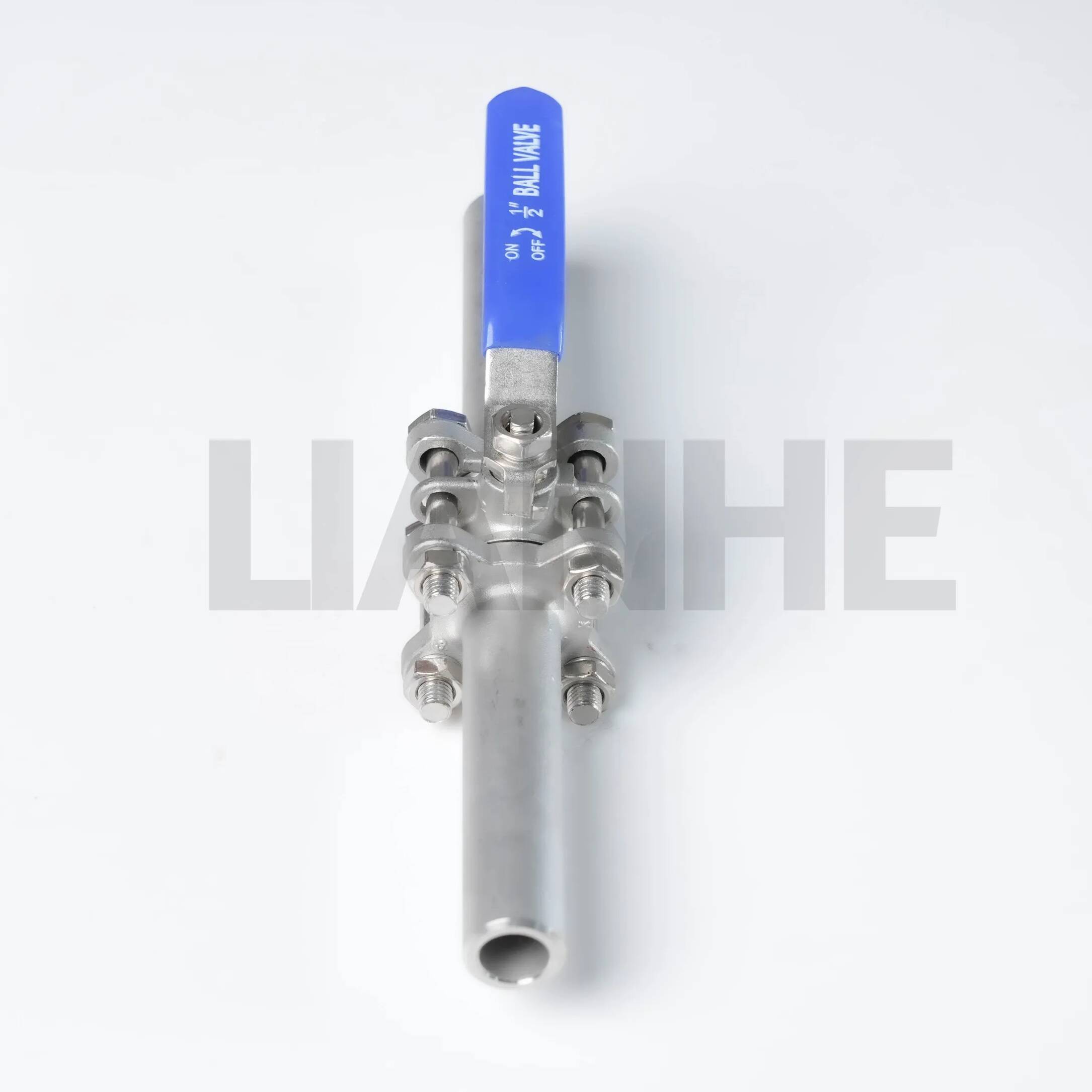

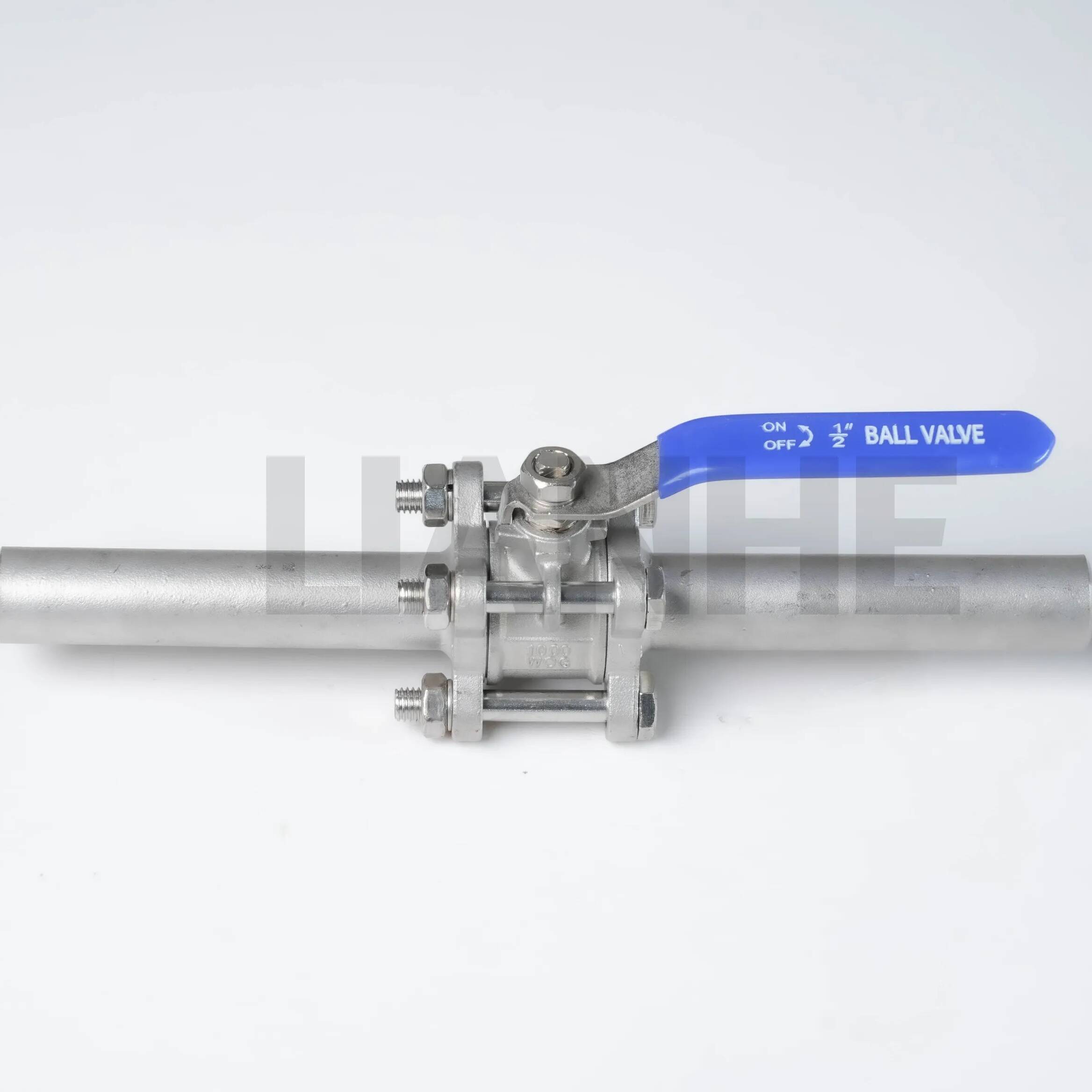

লং-টাইপ 3-পিস ওয়েল্ড বল ভালভ হল উচ্চ-চাপ, উচ্চ-তাপমাত্রা পাইপিং সিস্টেমে নির্ভরযোগ্য প্রবাহ নিয়ন্ত্রণের জন্য ডিজাইন করা একটি উচ্চ-কার্যক্ষমতা সম্পন্ন শিল্প ভালভ। একটি থ্রি-পিস ওয়েল্ডেড বডি (ASTM A105 কার্বন স্টিল বা A316 স্টেইনলেস স্টিল) দিয়ে তৈরি, এই ভালভটিতে একটি ফুল-বোর ডিজাইন এবং প্রিসিশন-মেশিন বল রয়েছে যাতে চাপ কমানো যায় এবং টাইট শাটঅফ নিশ্চিত করা যায়। দীর্ঘ-দেহের কনফিগারেশন ঢালাই ইনস্টলেশনের জন্য উন্নত কাঠামোগত স্থিতিশীলতা এবং প্রান্তিককরণ প্রদান করে, এটি ভারী-শুল্ক অ্যাপ্লিকেশনের জন্য আদর্শ করে তোলে যেখানে নিরাপত্তা এবং স্থায়িত্ব গুরুত্বপূর্ণ।

বৈশিষ্ট্য

শক্তিশালী থ্রি-পিস নির্মাণ:

পাইপলাইন সংযোগ বিচ্ছিন্ন না করে অভ্যন্তরীণ উপাদানগুলির সহজ রক্ষণাবেক্ষণ এবং প্রতিস্থাপনের জন্য বাট-ওয়েল্ড প্রান্ত (ANSI B16.25) সহ স্প্লিট-বডি ডিজাইন।

উচ্চ-কম্পন পরিবেশে ফুটো প্রতিরোধ করতে ঝালাই জয়েন্টগুলি 1.5x MAWP (সর্বোচ্চ অনুমোদিত কাজের চাপ) পরীক্ষা করা হয়েছে।

সম্পূর্ণ-বোর প্রবাহ দক্ষতা:

অনিয়ন্ত্রিত প্রবাহ পথ (পাইপ ব্যাসের সমান) অশান্তি এবং চাপ হ্রাস কমায়, সিভি মান 20% স্ট্যান্ডার্ড হ্রাস-বোর ভালভের চেয়ে বেশি অর্জন করে।

পালিশ বল (Ra ≤0.8μm) এবং PTFE সিট বাবল-টাইট শাটঅফ (API 598 মান) এবং কম অপারেটিং টর্ক (2" ভালভের জন্য ≤15 N·m) প্রদান করে।

উচ্চ কর্মক্ষমতা উপকরণ:

বডি: কার্বন স্টিল (425°C পর্যন্ত) বা স্টেইনলেস স্টিল (650°C পর্যন্ত), অ্যাসিড, ক্ষার এবং সমুদ্রের জলের মতো ক্ষয়কারী মিডিয়ার সাথে সামঞ্জস্যপূর্ণ।

আসন: -46°C থেকে 815°C পর্যন্ত তাপমাত্রার জন্য রিইনফোর্সড PTFE, RPTFE, বা মেটাল-টু-মেটাল (স্টেলাইট ওভারলে) বিকল্প।

নিরাপত্তা বৃদ্ধি:

ইন্টিগ্রাল ব্লোআউট-প্রুফ স্টেম এবং অ্যান্টি-স্ট্যাটিক ডিভাইস (স্ট্যাটিক চার্জ নষ্ট করতে স্টেমের সাথে বলকে সংযুক্ত করে), API 6D এবং ISO 14313 নিরাপত্তা মান পূরণ করে।

লকযোগ্য হ্যান্ডেল (90° ভ্রমণ) অননুমোদিত অপারেশন প্রতিরোধ করে, চাক্ষুষ প্রবাহের অবস্থার জন্য ঐচ্ছিক অবস্থান নির্দেশক সহ।

আবেদন

সুনির্দিষ্ট প্রবাহ নিয়ন্ত্রণ প্রয়োজন শিল্প প্রক্রিয়ার জন্য আদর্শ:

তেল ও গ্যাস: শোধনাগারের পাইপলাইন, ওয়েলহেডস এবং পেট্রোকেমিক্যাল প্ল্যান্টে চালু/বন্ধ নিয়ন্ত্রণ, টক গ্যাস পরিষেবার জন্য NACE MR0175-এর সাথে সঙ্গতিপূর্ণ।

পাওয়ার জেনারেশন: তাপবিদ্যুৎ কেন্দ্রে স্টিম এবং কনডেনসেট সিস্টেম, উচ্চ চাপের বাষ্প (250 বার পর্যন্ত) এবং দ্রুত তাপমাত্রা পরিবর্তন সহ্য করে।

রাসায়নিক প্রক্রিয়াকরণ: রাসায়নিক চুল্লি এবং মিক্সিং সিস্টেমে ক্ষয়কারী তরল হ্যান্ডলিং, স্টেইনলেস স্টিলের বৈকল্পিকগুলির সাথে খাদ্য-গ্রেড অ্যাপ্লিকেশনের জন্য FDA 21 CFR পার্ট 177 পূরণ করে।

জল চিকিত্সা: ভারী-শুল্ক জল এবং বর্জ্য জল পাইপলাইন, পাম্প, ফিল্টার, এবং স্টোরেজ ট্যাংক জন্য নির্ভরযোগ্য বন্ধ প্রদান.

FAQ

প্রশ্ন: প্রান্তগুলি কী ঢালাই মান মেনে চলে?

উত্তর: বাট-ওয়েল্ড প্রান্তগুলি ANSI B16.25 এবং ASME B31.3 এর সাথে মিলিত হয়, উভয় GTAW (TIG) এবং GMAW (MIG) ঢালাই প্রক্রিয়ার জন্য উপযুক্ত।

প্রশ্ন: ভালভ কি উল্লম্ব পাইপলাইনে ইনস্টল করা যেতে পারে?

উত্তর: হ্যাঁ, থ্রি-পিস ডিজাইন যেকোন অভিযোজনে ইনস্টলেশনের অনুমতি দেয়, যদিও অনুভূমিক ইনস্টলেশনটি সর্বোত্তম আসন পরিধান বিতরণের জন্য সুপারিশ করা হয়।

প্রশ্ন: সাধারণ রক্ষণাবেক্ষণের ব্যবধান কী?

উত্তর: মিডিয়া ক্ষয়কারীতা এবং অপারেটিং ফ্রিকোয়েন্সির উপর নির্ভর করে প্রতি 12-24 মাসে নিয়মিত রক্ষণাবেক্ষণ (তৈলাক্তকরণ, আসন পরিদর্শন)।

প্রশ্ন: অগ্নি-নিরাপদ নকশা উপলব্ধ?

উত্তর: হ্যাঁ, জরুরী শাটডাউন সিস্টেমের জন্য গ্রাফাইট প্যাকিং এবং ধাতব আসন সহ ঐচ্ছিক অগ্নি-নিরাপদ নির্মাণ (API 607 ​​অনুগত)।
