আকার: 1/4" থেকে 4"(DN8-DN100)
বন্দর: সম্পূর্ণ বোর;
সংযোগ শেষ করুন: মহিলা/পুরুষ থ্রেডেড BSPT BSP NPT , DIN259/2999, ISO 228
প্রক্রিয়া:ইনভেস্টমেন্ট কাস্টিং বডি - সিএনসি লেদ প্রসেসিং।
কাজের চাপ: WOG এর জন্য 1000PSI।
হাইড্রোস্ট্যাটিক পরীক্ষা চাপ:1500psi
সামঞ্জস্যযোগ্য স্টেম প্যাকিং
বিশুদ্ধ টেফলন সিল এবং আসন
তাপমাত্রা পরিসীমা: -60 থেকে 450°

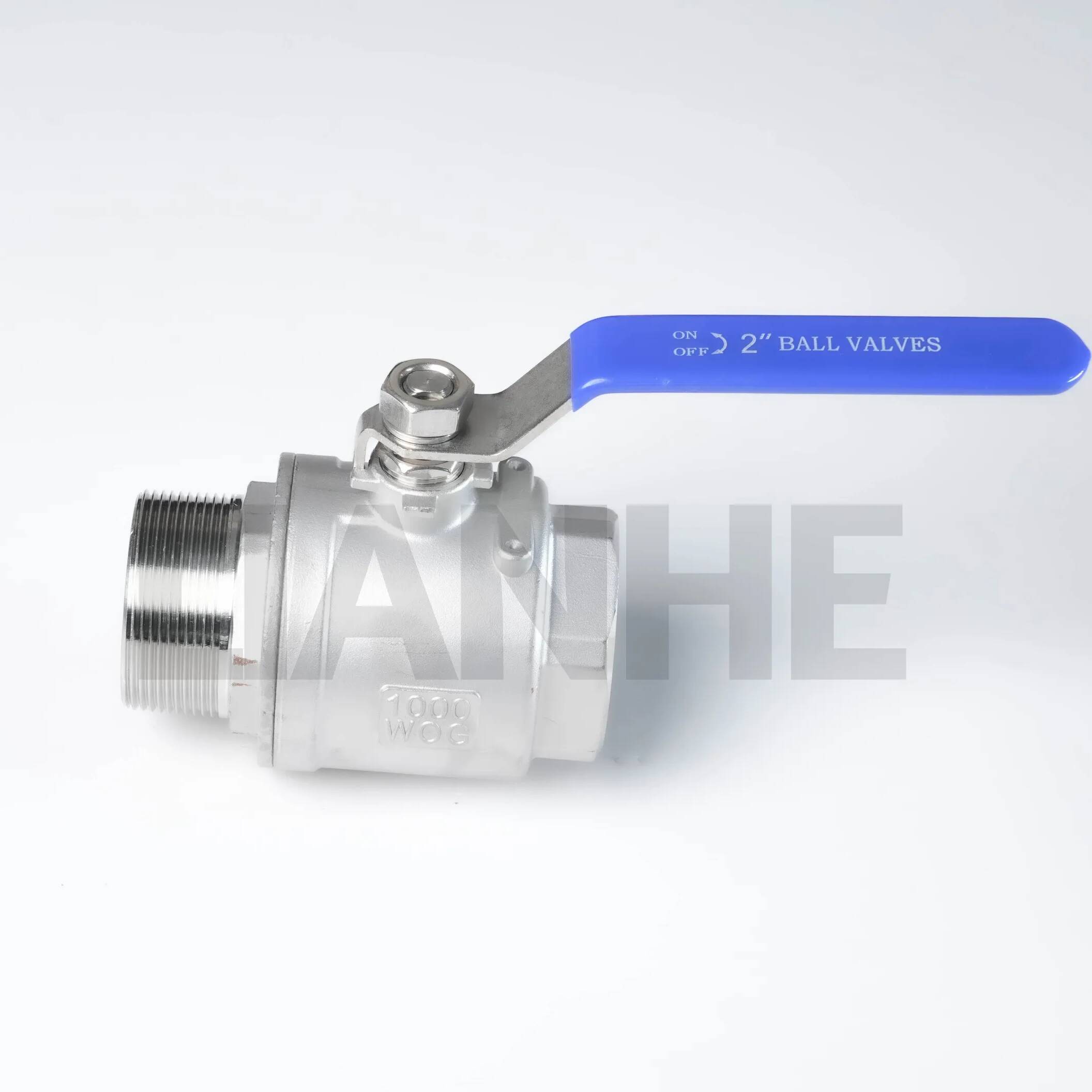

হেভি-ডিউটি স্টেইনলেস স্টিল 2-পিস এফ/এম থ্রেডেড বল ভালভ হল একটি শক্তিশালী প্রবাহ নিয়ন্ত্রণ সমাধান যা উচ্চ-চাপ, উচ্চ-জারা শিল্প অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে। 316 স্টেইনলেস স্টিল থেকে নির্মিত, এই ভালভটিতে মহিলা এবং পুরুষ NPT থ্রেড (ANSI B1.20.1) এবং একটি ফুল-বোর ডিজাইন রয়েছে, যেখানে কঠোর পরিবেশে নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে যেখানে স্থায়িত্ব এবং ফুটো প্রতিরোধ গুরুত্বপূর্ণ।
শিল্প-গ্রেড নির্মাণ:
316 স্টেইনলেস স্টিল বডি (ASTM A316) 3.5% মলিবডেনাম কন্টেন্ট সহ, 304 স্টেইনলেস স্টিলের চেয়ে 50% ক্লোরাইড পিটিং ভালো প্রতিরোধের প্রস্তাব দেয়।
থ্রু-হার্ডেনড স্টেম (HRC 35-40) এবং রিইনফোর্সড সিট রিটেনার সহ টু-পিস ডিজাইন, 1,500 PSI কাজের চাপ এবং 10,000 সাইকেল লাইফ সহ্য করে।
সম্পূর্ণ-বোর প্রবাহ দক্ষতা:
অনিয়ন্ত্রিত প্রবাহ পথ (পাইপ ব্যাসের সমান বোর) হ্রাস-বন্দর ভালভের তুলনায় 25% চাপ কমায়, উচ্চ-প্রবাহ সিস্টেমের জন্য আদর্শ (যেমন, 2" ভালভের জন্য 50 জিপিএম)।
অ্যান্টি-এক্সট্রুশন রিং সহ PTFE সিট 5 বছরের পরিষেবার পরেও বুদবুদ-টাইট শাটঅফ (API 598) এবং কম টর্ক অপারেশন (2" ভালভের জন্য ≤15 N·m) প্রদান করে।
থ্রেডেড সংযোগ শক্তি:
নিরাপদ পাইপ সংযুক্তির জন্য মহিলা NPT (ইনলেট) এবং পুরুষ NPT (আউটলেট) থ্রেড, স্টিল, ব্রাস এবং PVC পাইপের সাথে সামঞ্জস্যপূর্ণ, উন্নত ফুটো প্রতিরোধের জন্য ঐচ্ছিক থ্রেড সিলেন্ট খাঁজ সহ।
হেভি-ডিউটি হ্যান্ডহুইল (অ্যালুমিনিয়াম বা স্টেইনলেস স্টিল) স্ট্যান্ডার্ড লিভারের তুলনায় 30% বেশি টর্ক লিভারেজ প্রদান করে, যা হার্ড-টু-পৌঁছানো অবস্থানে ম্যানুয়াল অপারেশনের জন্য উপযুক্ত।
চরম পরিবেশ প্রতিরোধ:
তাপমাত্রা পরিসীমা: -40°C থেকে 260°C (RPTFE আসন), ক্রায়োজেনিক তরল, গরম তেল এবং রাসায়নিক দ্রাবকগুলির জন্য উপযুক্ত৷
টক গ্যাস পরিষেবার জন্য NACE MR0175-এর সাথে সঙ্গতিপূর্ণ, এটিকে H2S ঘনত্ব ≤3,000 PPM সহ তেল ও গ্যাস অ্যাপ্লিকেশনের জন্য আদর্শ করে তোলে।
শিল্প পরিবেশের দাবির জন্য আদর্শ:
তেল ও গ্যাস অনুসন্ধান: 316 স্টেইনলেস স্টীল হাইড্রোজেন সালফাইড জারা প্রতিরোধী সহ ওয়েলহেড স্যাম্পলিং লাইন এবং রাসায়নিক ইনজেকশন সিস্টেমে অন/বন্ধ নিয়ন্ত্রণ।
রাসায়নিক প্রক্রিয়াকরণ: সালফিউরিক অ্যাসিড, সোডিয়াম হাইড্রক্সাইড, এবং চুল্লি এবং পাতন কলামে জৈব দ্রাবকের মতো আক্রমনাত্মক মিডিয়া পরিচালনা করা।
মেরিন ইঞ্জিনিয়ারিং: লবণাক্ত পানির ব্যালাস্ট সিস্টেম এবং অফশোর প্ল্যাটফর্ম পাইপিং, সামুদ্রিক জল এবং সামুদ্রিক বায়ুমণ্ডলের ধ্রুবক এক্সপোজার।
পাওয়ার জেনারেশন: উচ্চ-চাপের ফিডওয়াটার লাইন এবং কম্বাইন্ড সাইকেল প্ল্যান্টে বাষ্প ফাঁদ, দ্রুত তাপ সাইক্লিং এবং কণা ক্ষয় সহ্য করে।
প্রশ্ন: ভালভ একটি অ্যাকুয়েটর দিয়ে স্বয়ংক্রিয় হতে পারে??
ক:হ্যাঁ, ISO 5211 মাউন্টিং প্ল্যাটফর্ম (ঐচ্ছিক) রিমোট কন্ট্রোলের জন্য বৈদ্যুতিক/বায়ুসংক্রান্ত অ্যাকুয়েটরগুলির সরাসরি সংযুক্তির অনুমতি দেয়।
প্রশ্ন: রাসায়নিক প্রয়োগের জন্য প্রস্তাবিত থ্রেড সিলান্ট কি??
ক:আপনার মিডিয়া প্রতিরোধী একটি PTFE-ভিত্তিক সিলান্ট ব্যবহার করুন; রাসায়নিক সামঞ্জস্যের চার্টের জন্য আমাদের প্রযুক্তিগত ডেটা শীট দেখুন।
প্রশ্ন: সমালোচনামূলক অ্যাপ্লিকেশনগুলিতে আসন পরিধানের জন্য কীভাবে পরিদর্শন করবেন?
ক:একটি বার্ষিক বুদবুদ পরীক্ষা করুন (5 PSI বায়ুচাপ) এবং ফুটো আছে কিনা তা পরীক্ষা করুন; লিকেজ API 598 মান অতিক্রম করলে আসন প্রতিস্থাপন করুন।
প্রশ্ন: ঘষিয়া তুলিয়া ফেলিতে সক্ষম মিডিয়ার জন্য উপযুক্ত ভালভ??
ক:হ্যাঁ, তবে 50μm> কণা ফিল্টার করার জন্য একটি স্ট্রেনার আপস্ট্রিম ইনস্টল করুন এবং বর্ধিত জীবনের জন্য একটি ধাতু থেকে ধাতু আসন বিবেচনা করুন।
হেভি-ডিউটি স্টেইনলেস স্টিল 2-পিস এফ/এম থ্রেডেড বল ভালভ হল একটি শক্তিশালী প্রবাহ নিয়ন্ত্রণ সমাধান যা উচ্চ-চাপ, উচ্চ-জারা শিল্প অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে। 316 স্টেইনলেস স্টিল থেকে নির্মিত, এই ভালভটিতে মহিলা এবং পুরুষ NPT থ্রেড (ANSI B1.20.1) এবং একটি ফুল-বোর ডিজাইন রয়েছে, যেখানে কঠোর পরিবেশে নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে যেখানে স্থায়িত্ব এবং ফুটো প্রতিরোধ গুরুত্বপূর্ণ।
শিল্প-গ্রেড নির্মাণ:
316 স্টেইনলেস স্টিল বডি (ASTM A316) 3.5% মলিবডেনাম কন্টেন্ট সহ, 304 স্টেইনলেস স্টিলের চেয়ে 50% ক্লোরাইড পিটিং ভালো প্রতিরোধের প্রস্তাব দেয়।
থ্রু-হার্ডেনড স্টেম (HRC 35-40) এবং রিইনফোর্সড সিট রিটেনার সহ টু-পিস ডিজাইন, 1,500 PSI কাজের চাপ এবং 10,000 সাইকেল লাইফ সহ্য করে।
সম্পূর্ণ-বোর প্রবাহ দক্ষতা:
অনিয়ন্ত্রিত প্রবাহ পথ (পাইপ ব্যাসের সমান বোর) হ্রাস-বন্দর ভালভের তুলনায় 25% চাপ কমায়, উচ্চ-প্রবাহ সিস্টেমের জন্য আদর্শ (যেমন, 2" ভালভের জন্য 50 জিপিএম)।
অ্যান্টি-এক্সট্রুশন রিং সহ PTFE সিট 5 বছরের পরিষেবার পরেও বুদবুদ-টাইট শাটঅফ (API 598) এবং কম টর্ক অপারেশন (2" ভালভের জন্য ≤15 N·m) প্রদান করে।
থ্রেডেড সংযোগ শক্তি:
নিরাপদ পাইপ সংযুক্তির জন্য মহিলা NPT (ইনলেট) এবং পুরুষ NPT (আউটলেট) থ্রেড, স্টিল, ব্রাস এবং PVC পাইপের সাথে সামঞ্জস্যপূর্ণ, উন্নত ফুটো প্রতিরোধের জন্য ঐচ্ছিক থ্রেড সিলেন্ট খাঁজ সহ।
হেভি-ডিউটি হ্যান্ডহুইল (অ্যালুমিনিয়াম বা স্টেইনলেস স্টিল) স্ট্যান্ডার্ড লিভারের তুলনায় 30% বেশি টর্ক লিভারেজ প্রদান করে, যা হার্ড-টু-পৌঁছানো অবস্থানে ম্যানুয়াল অপারেশনের জন্য উপযুক্ত।
চরম পরিবেশ প্রতিরোধ:
তাপমাত্রা পরিসীমা: -40°C থেকে 260°C (RPTFE আসন), ক্রায়োজেনিক তরল, গরম তেল এবং রাসায়নিক দ্রাবকগুলির জন্য উপযুক্ত৷
টক গ্যাস পরিষেবার জন্য NACE MR0175-এর সাথে সঙ্গতিপূর্ণ, এটিকে H2S ঘনত্ব ≤3,000 PPM সহ তেল ও গ্যাস অ্যাপ্লিকেশনের জন্য আদর্শ করে তোলে।
শিল্প পরিবেশের দাবির জন্য আদর্শ:
তেল ও গ্যাস অনুসন্ধান: 316 স্টেইনলেস স্টীল হাইড্রোজেন সালফাইড জারা প্রতিরোধী সহ ওয়েলহেড স্যাম্পলিং লাইন এবং রাসায়নিক ইনজেকশন সিস্টেমে অন/বন্ধ নিয়ন্ত্রণ।
রাসায়নিক প্রক্রিয়াকরণ: সালফিউরিক অ্যাসিড, সোডিয়াম হাইড্রক্সাইড, এবং চুল্লি এবং পাতন কলামে জৈব দ্রাবকের মতো আক্রমনাত্মক মিডিয়া পরিচালনা করা।
মেরিন ইঞ্জিনিয়ারিং: লবণাক্ত পানির ব্যালাস্ট সিস্টেম এবং অফশোর প্ল্যাটফর্ম পাইপিং, সামুদ্রিক জল এবং সামুদ্রিক বায়ুমণ্ডলের ধ্রুবক এক্সপোজার।
পাওয়ার জেনারেশন: উচ্চ-চাপের ফিডওয়াটার লাইন এবং কম্বাইন্ড সাইকেল প্ল্যান্টে বাষ্প ফাঁদ, দ্রুত তাপ সাইক্লিং এবং কণা ক্ষয় সহ্য করে।
প্রশ্ন: ভালভ একটি অ্যাকুয়েটর দিয়ে স্বয়ংক্রিয় হতে পারে??
ক:হ্যাঁ, ISO 5211 মাউন্টিং প্ল্যাটফর্ম (ঐচ্ছিক) রিমোট কন্ট্রোলের জন্য বৈদ্যুতিক/বায়ুসংক্রান্ত অ্যাকুয়েটরগুলির সরাসরি সংযুক্তির অনুমতি দেয়।
প্রশ্ন: রাসায়নিক প্রয়োগের জন্য প্রস্তাবিত থ্রেড সিলান্ট কি??
ক:আপনার মিডিয়া প্রতিরোধী একটি PTFE-ভিত্তিক সিলান্ট ব্যবহার করুন; রাসায়নিক সামঞ্জস্যের চার্টের জন্য আমাদের প্রযুক্তিগত ডেটা শীট দেখুন।
প্রশ্ন: সমালোচনামূলক অ্যাপ্লিকেশনগুলিতে আসন পরিধানের জন্য কীভাবে পরিদর্শন করবেন?
ক:একটি বার্ষিক বুদবুদ পরীক্ষা করুন (5 PSI বায়ুচাপ) এবং ফুটো আছে কিনা তা পরীক্ষা করুন; লিকেজ API 598 মান অতিক্রম করলে আসন প্রতিস্থাপন করুন।
প্রশ্ন: ঘষিয়া তুলিয়া ফেলিতে সক্ষম মিডিয়ার জন্য উপযুক্ত ভালভ??
ক:হ্যাঁ, তবে 50μm> কণা ফিল্টার করার জন্য একটি স্ট্রেনার আপস্ট্রিম ইনস্টল করুন এবং বর্ধিত জীবনের জন্য একটি ধাতু থেকে ধাতু আসন বিবেচনা করুন।
