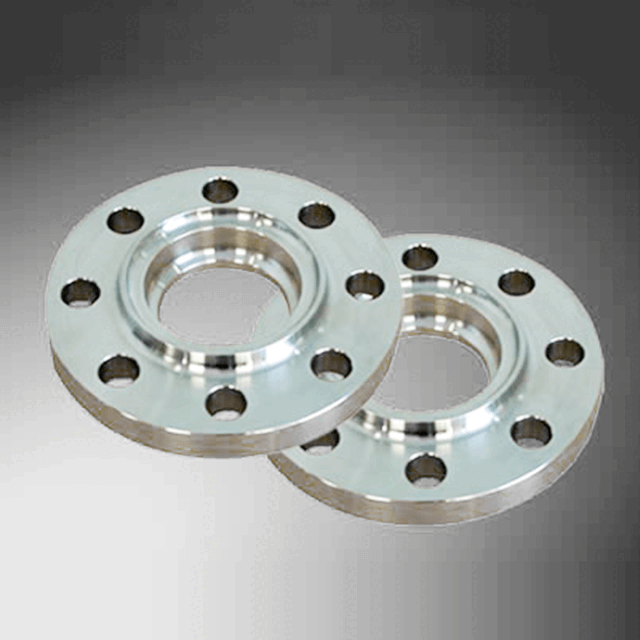

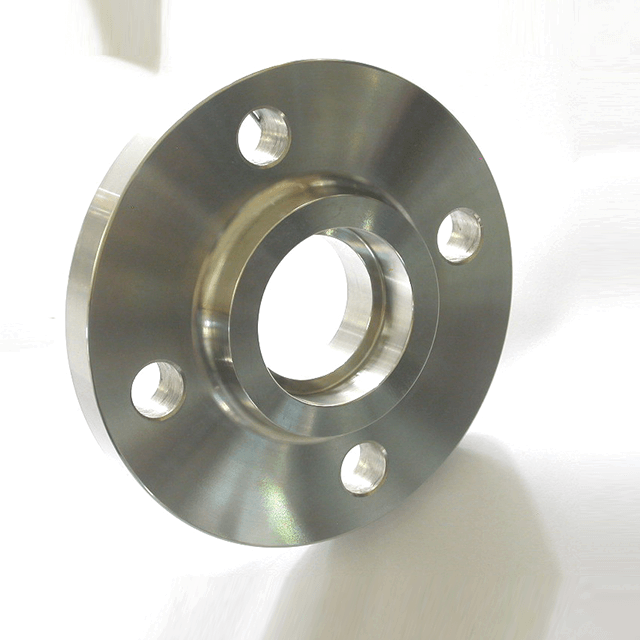

স্টেইনলেস স্টীল সকেট ঢালাই ফ্ল্যাঞ্জ

প্রযুক্তিগত বিশেষ উল্লেখ

আকার পরিসীমা:1/2"–3" (DN15–DN80)

ASME প্রেসার ক্লাস:ক্লাস 150 থেকে ক্লাস 1500

JIS চাপ রেটিং:5K, 10K, এবং 20K

উপলভ্য মুখোমুখি প্রকার:

• উত্থিত মুখ (RF)

• ফ্ল্যাট ফেস (FF)

• রিং-টাইপ জয়েন্ট (RTJ)

• পুরুষ মুখ

• মহিলা মুখ

• জিহ্বা মুখ (টি)

• খাঁজ মুখ (G)

প্রযোজ্য উত্পাদন মান:ASME/ANSI B16.5 এবং JIS B 2220

উপলব্ধ উপকরণ:

• ASTM A182 F304

• ASTM A182 F304L

• ASTM A182 F316

• ASTM A182 F316L

• ASTM A182 F310S

• ASTM A182 F321

• ASTM A182 F347

• SUS304

• SUS304L

• SUS316

• SUS316L

• S31803 ডুপ্লেক্স স্টেইনলেস স্টীল

• S32205 ডুপ্লেক্স স্টেইনলেস স্টিল

• S32750 সুপার ডুপ্লেক্স স্টেইনলেস স্টিল

• S32760 সুপার ডুপ্লেক্স স্টেইনলেস স্টিল

• 904L স্টেইনলেস স্টীল

উত্পাদন প্রক্রিয়া:Forging এবং যথার্থ CNC মেশিনিং

পণ্য চিহ্নিতকরণ:লোগো-আকার-চাপ রেটিং-স্ট্যান্ডার্ড-উপাদান-তাপ নম্বর। অতিরিক্ত তথ্য গ্রাহকের প্রয়োজনীয়তা অনুযায়ী চিহ্নিত করা যেতে পারে.

সারফেস ট্রিটমেন্ট অপশন:ডিগ্রেসিং এবং ক্লিনিং বা পিকলিং

স্ট্যান্ডার্ড প্যাকেজিং:বুদবুদ মোড়ানো বা প্লাস্টিক সুরক্ষা, কাঠের কেস, বা প্যালেট

সার্টিফিকেট:GB/T 19001-2016, ISO 9001:2015, এবং প্রযোজ্য পণ্যের জন্য CE ডকুমেন্টেশন

ব্র্যান্ড:লিয়ানহে

HS কোড: 7307210000

উৎপত্তি স্থান:ওয়েনঝো, ঝেজিয়াং, চীন

চূড়ান্ত মাত্রা, চাপ শ্রেণী, মুখের ধরন, উপাদান গ্রেড, উত্পাদন মান, পরীক্ষার প্রয়োজনীয়তা, এবং পৃষ্ঠ চিকিত্সা উদ্দেশ্যযুক্ত পাইপিং সিস্টেম এবং সঙ্গম উপাদান অনুযায়ী নিশ্চিত করা উচিত।

চাপ রেটিং এবং মান

পণ্যগুলি ASME/ANSI B16.5 প্রেশার ক্লাস 150 থেকে ক্লাস 1500 অনুযায়ী উপলব্ধ৷ JIS কনফিগারেশনগুলি 5K, 10K, এবং 20K চাপ রেটিংগুলিতে উপলব্ধ৷

ASME ক্লাস এবং JIS K রেটিং বিভিন্ন মাত্রিক সিস্টেম এবং চাপ-তাপমাত্রার সম্পর্ক ব্যবহার করে। তাদের সরাসরি সমতুল্য হিসাবে বিবেচনা করা উচিত নয়।

প্রকৃত অনুমোদিত কাজের চাপ নির্ভর করে:

• উপাদান গ্রেড

• অপারেটিং তাপমাত্রা

• নামমাত্র আকার

• প্রযোজ্য মান

• চাপ ক্লাস

• ফেসিং টাইপ

• গ্যাসকেট নির্বাচন

• বোল্টিং উপকরণ

• পরিবহন মাধ্যম

ASME B16.5 ক্লাস 150 বা JIS B 2220 10K এর মতো উদ্ধৃতি অনুরোধ করার সময় গ্রাহকদের সম্পূর্ণ মান এবং চাপের পদবি উল্লেখ করা উচিত।

মুখোমুখি বিকল্প

উত্থিত মুখ

রাইজড ফেস কনফিগারেশন একটি সংজ্ঞায়িত গ্যাসকেট-যোগাযোগ এলাকা প্রদান করে এবং শিল্প পাইপিং সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়। প্রয়োজনীয় পৃষ্ঠ ফিনিস গ্যাসকেট প্রকার এবং প্রযোজ্য মান অনুযায়ী নির্বাচন করা উচিত।

সমতল মুখ

ফ্ল্যাট ফেস কনফিগারেশন পুরো মুখ জুড়ে একটি সিলিং পৃষ্ঠ প্রদান করে। সঠিক গ্যাসকেট মাত্রা এবং সঙ্গম-কম্পোনেন্ট সামঞ্জস্য ইনস্টলেশনের আগে নিশ্চিত করা উচিত।

রিং-টাইপ জয়েন্ট

RTJ কনফিগারেশন একটি নির্ভুল-মেশিনযুক্ত রিং খাঁজ এবং সামঞ্জস্যপূর্ণ ধাতব রিং গ্যাসকেট ব্যবহার করে। খাঁজের মাত্রা, রিং নম্বর, গ্যাসকেট উপাদান, কঠোরতা এবং পৃষ্ঠের অবস্থা প্রযোজ্য মান অনুযায়ী নির্দিষ্ট করা উচিত।

পুরুষ এবং মহিলা মুখ

পুরুষ এবং মহিলা মুখের অংশগুলি গ্যাসকেটটি সারিবদ্ধ করতে এবং ধরে রাখতে পরিপূরক উত্থাপিত এবং পুনরুদ্ধার করা পৃষ্ঠগুলি ব্যবহার করে। উভয় মিলনের উপাদান অবশ্যই সামঞ্জস্যপূর্ণ মাত্রা অনুযায়ী তৈরি করা উচিত।

জিহ্বা এবং খাঁজ মুখ

জিহ্বা এবং খাঁজের মুখগুলি গ্যাসকেটের অবস্থান এবং সুরক্ষার জন্য মিলিত অনুমান এবং অবকাশ ব্যবহার করে। জিহ্বা উপাদান একই মান অনুযায়ী উত্পাদিত একটি সামঞ্জস্যপূর্ণ খাঁজ উপাদান সঙ্গে যুক্ত করা আবশ্যক.

উপাদান বিকল্প

অস্টেনিটিক, ডুপ্লেক্স, সুপার ডুপ্লেক্স এবং হাই-অ্যালয় স্টেইনলেস স্টিল উপকরণের বিস্তৃত পরিসর পাওয়া যায়।

Austenitic স্টেইনলেস স্টীল

ASTM A182 F304, F304L, F316, F316L, F310S, F321, এবং F347 বিভিন্ন স্তরের জারা প্রতিরোধের, তাপমাত্রা প্রতিরোধের, জোড়যোগ্যতা এবং যান্ত্রিক কর্মক্ষমতা প্রদান করে।

ডুপ্লেক্স স্টেইনলেস স্টীল

S31803 এবং S32205 ডুপ্লেক্স স্টেইনলেস স্টীলগুলি ক্লোরাইড স্ট্রেস-জারা ক্র্যাকিংয়ের উন্নত প্রতিরোধের সাথে ভাল যান্ত্রিক শক্তিকে একত্রিত করে।

সুপার ডুপ্লেক্স স্টেইনলেস স্টীল

S32750 এবং S32760 ক্লোরাইড-ধারণকারী এবং সামুদ্রিক পরিবেশের চাহিদার জন্য উচ্চ শক্তি এবং উন্নত জারা প্রতিরোধ ক্ষমতা প্রদান করে।

904L স্টেইনলেস স্টীল

904L একটি উচ্চ-খাদ অস্টেনিটিক স্টেইনলেস স্টীল যা নির্দিষ্ট আক্রমনাত্মক রাসায়নিক পরিবেশে উন্নত প্রতিরোধের প্রয়োজন এমন অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে।

উপাদান নির্বাচন পরিবহন মাধ্যম, রাসায়নিক ঘনত্ব, তাপমাত্রা, চাপ, জারা অবস্থা, ঢালাই প্রয়োজনীয়তা এবং প্রযোজ্য প্রকল্পের স্পেসিফিকেশনের উপর ভিত্তি করে হওয়া উচিত।

উত্পাদন প্রক্রিয়া

পণ্য স্টেইনলেস স্টীল forgings থেকে উত্পাদিত এবং নির্ভুল CNC মেশিনিং মাধ্যমে সমাপ্ত হয়.

প্রধান উত্পাদন পর্যায়ে অন্তর্ভুক্ত থাকতে পারে:

1. কাঁচামাল যাচাইকরণ

2. বিলেট কাটিং

3. হিটিং এবং ফরজিং

4. তাপ চিকিত্সা

5. রুক্ষ যন্ত্র

6. নির্ভুলতা CNC মেশিনিং

7. মুখোমুখি এবং sealing-সারফেস মেশিনিং

8. তুরপুন এবং মাত্রিক প্রক্রিয়াকরণ

9. পৃষ্ঠ চিকিত্সা

10. পরীক্ষা এবং পরিদর্শন

11. পণ্য চিহ্নিতকরণ

12. প্যাকেজিং

সঠিক উত্পাদন রুট উপাদান গ্রেড, চাপ শ্রেণী, সম্মুখীন ধরন, আকার, পরীক্ষার প্রয়োজনীয়তা, এবং প্রযোজ্য মান উপর নির্ভর করে।

Forging উপাদান গঠন পরিমার্জিত সাহায্য করে এবং সামঞ্জস্যপূর্ণ যান্ত্রিক বৈশিষ্ট্য সমর্থন করে. নির্ভুলতা CNC মেশিনিং মাত্রিক নির্ভুলতা, বোল্ট-হোল প্রান্তিককরণ, সিলিং-ফেস জ্যামিতি, এবং মিলনের উপাদানগুলির সাথে সামঞ্জস্য বজায় রাখতে সহায়তা করে।

পণ্য চিহ্নিতকরণ এবং ট্রেসেবিলিটি

স্ট্যান্ডার্ড মার্কিং অন্তর্ভুক্ত হতে পারে:

• LIANHE লোগো

• নামমাত্র আকার

• প্রেসার ক্লাস বা JIS রেটিং

• প্রযোজ্য মান

• স্টেইনলেস স্টীল উপাদান গ্রেড

• তাপ সংখ্যা

• ব্যাচ বা ট্রেসেবিলিটি তথ্য

গ্রাহকের লোগো, ব্যক্তিগত ব্র্যান্ড, প্রকল্প নম্বর, ক্রয়-অর্ডার রেফারেন্স এবং অন্যান্য কাস্টমাইজড মার্কিং নিশ্চিত করা প্রয়োজনীয়তা অনুযায়ী প্রয়োগ করা যেতে পারে।

তাপ-সংখ্যা চিহ্নিতকরণ সমাপ্ত পণ্য, কাঁচামাল শংসাপত্র, উত্পাদন রেকর্ড এবং পরিদর্শন ডকুমেন্টেশনের মধ্যে ট্রেসেবিলিটি সমর্থন করে।

সারফেস ট্রিটমেন্ট

উপলব্ধ পৃষ্ঠ-চিকিত্সা বিকল্পগুলির মধ্যে রয়েছে ডিগ্রীজিং এবং পরিষ্কার করা বা পিকলিং।

ডিগ্রীজিং এবং পরিষ্কার করা সমাপ্ত পৃষ্ঠ থেকে মেশিনিং তেল, ময়লা এবং প্রক্রিয়ার অবশিষ্টাংশ অপসারণ করতে সহায়তা করে।

পিকলিং অক্সাইড স্কেল, তাপের আভা, পৃষ্ঠের দূষণ এবং ফোরজিং, হিট ট্রিটমেন্ট বা মেশিনিংয়ের সময় প্রবর্তিত ফ্রি আয়রন অপসারণ করতে সাহায্য করতে পারে।

গ্রাহক এবং প্রকল্পের প্রয়োজনীয়তা অনুযায়ী অতিরিক্ত প্যাসিভেশন, মসৃণতা, প্রতিরক্ষামূলক আবরণ বা বিশেষ পরিচ্ছন্নতা উপলব্ধ হতে পারে।

স্ক্র্যাচ, ডেন্টস, ক্ষয় বা অন্যান্য ক্ষতি রোধ করতে পৃষ্ঠের চিকিত্সা, প্যাকেজিং, স্টোরেজ এবং পরিবহনের সময় সিলিং মুখটি সুরক্ষিত করা উচিত যা সিলিং কার্যকারিতাকে প্রভাবিত করতে পারে।

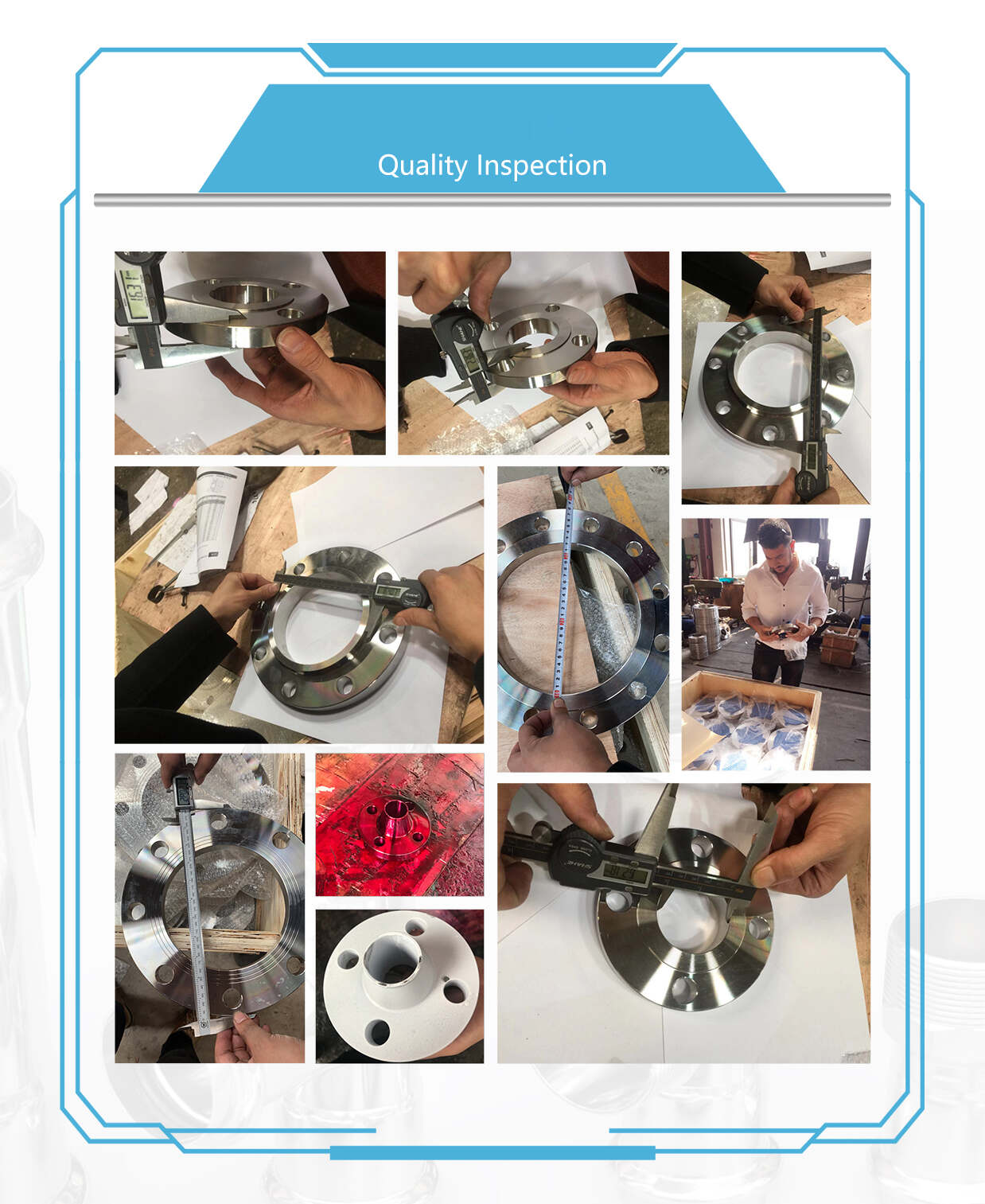

পণ্য পরীক্ষা আইটেম

উপলব্ধ পরীক্ষা এবং পরিদর্শন পদ্ধতি অন্তর্ভুক্ত:

• অতিস্বনক পরীক্ষা (UT)

• রেডিওগ্রাফিক টেস্টিং (RT), যখন প্রযুক্তিগতভাবে প্রযোজ্য

• ইতিবাচক উপাদান সনাক্তকরণ (PMI)

• লিকুইড পেনিট্রান্ট টেস্টিং (PT)

• মাত্রিক পরিদর্শন

• পৃষ্ঠ এবং চাক্ষুষ পরিদর্শন

• কঠোরতা পরীক্ষা

• উপাদান সার্টিফিকেট যাচাই

• চিহ্নিতকরণ এবং ট্রেসেবিলিটি পরিদর্শন

প্রয়োজনীয় পরীক্ষার পদ্ধতি, গ্রহণযোগ্যতা মানদণ্ড, নমুনা অনুপাত, এবং পরিদর্শন মান উত্পাদন আগে নিশ্চিত করা উচিত।

পরীক্ষার প্রয়োজনীয়তা উপাদান গ্রেড, ফরজিং আকার, চাপ শ্রেণী, গ্রাহক স্পেসিফিকেশন, এবং প্রযোজ্য প্রকল্প মান অনুযায়ী পরিবর্তিত হতে পারে।

কারখানা পরিদর্শন প্রতিবেদন এবং শংসাপত্র

নিশ্চিত অর্ডার প্রয়োজনীয়তা অনুযায়ী পরিদর্শন প্রতিবেদন এবং সমর্থনকারী মানের নথি সরবরাহ করা যেতে পারে, যার মধ্যে রয়েছে:

• কাঁচামাল পরিদর্শন শংসাপত্র

• EN 10204 3.1 উপাদান পরীক্ষার শংসাপত্র

• ননডেস্ট্রাকটিভ টেস্টিং রিপোর্ট

• অতিস্বনক পরীক্ষার রিপোর্ট

• পিএমআই পরীক্ষার রিপোর্ট

• লিকুইড পেনিট্রান্ট টেস্টিং রিপোর্ট

• মাত্রিক পরিদর্শন প্রতিবেদন

• কঠোরতা পরীক্ষার রিপোর্ট

• তৃতীয় পক্ষের পরিদর্শন প্রতিবেদন

• অন্যান্য প্রকল্প-নির্দিষ্ট মানের নথি

উত্পাদনের আগে নিশ্চিত হলে তৃতীয় পক্ষের পরিদর্শন, সাক্ষী পরীক্ষা, বা অতিরিক্ত ডকুমেন্টেশন ব্যবস্থা করা যেতে পারে।

পণ্যের মান নিয়ন্ত্রণ

LIANHE ISO 9001:2015 এর উপর ভিত্তি করে একটি মান-ব্যবস্থাপনা ব্যবস্থা পরিচালনা করে। উপাদান সনাক্তকরণ, মাত্রিক নির্ভুলতা, সামঞ্জস্যপূর্ণ উত্পাদন, এবং নথিভুক্ত পরিদর্শন সমর্থন করার জন্য উত্পাদন প্রক্রিয়াগুলি নিয়ন্ত্রিত হয়।

প্রধান মান-নিয়ন্ত্রণ পদ্ধতির মধ্যে রয়েছে:

1. কাঁচামালের গ্রেড, তাপের সংখ্যা, মাত্রা এবং উপাদানের শংসাপত্র যাচাই করা হচ্ছে।

2. যখন খাদ গ্রেড নিশ্চিত করার প্রয়োজন হয় তখন PMI পরীক্ষা পরিচালনা করা।

3. ফোরজিং তাপমাত্রা, গঠন এবং তাপ-চিকিত্সা প্রক্রিয়া পর্যবেক্ষণ করা।

4. রুক্ষ এবং নির্ভুল মেশিনিং সময় মাত্রা পরিদর্শন.

5. সিলিং-ফেস জ্যামিতি, পৃষ্ঠের অবস্থা এবং ফিনিস পরীক্ষা করা হচ্ছে।

6. বোল্ট-হোলের পরিমাণ, ব্যাস, অবস্থান এবং প্রান্তিককরণ যাচাই করা হচ্ছে।

7. প্রযোজ্য ননডেস্ট্রাকটিভ এবং কঠোরতা পরীক্ষা সম্পাদন করা।

8. অর্ডার এবং উপাদান সার্টিফিকেট বিরুদ্ধে পণ্য চিহ্ন পরীক্ষা করা.

9. প্যাকেজিংয়ের আগে চূড়ান্ত চাক্ষুষ এবং মাত্রিক পরিদর্শন করা।

10. প্রেরণের আগে পরিমাণ, লেবেল, শিপিং চিহ্ন এবং প্যাকেজিং যাচাই করা।

প্রযোজ্য পরিদর্শন পদ্ধতি সম্পন্ন করার পরে পণ্য বিতরণের জন্য অনুমোদিত হয়.

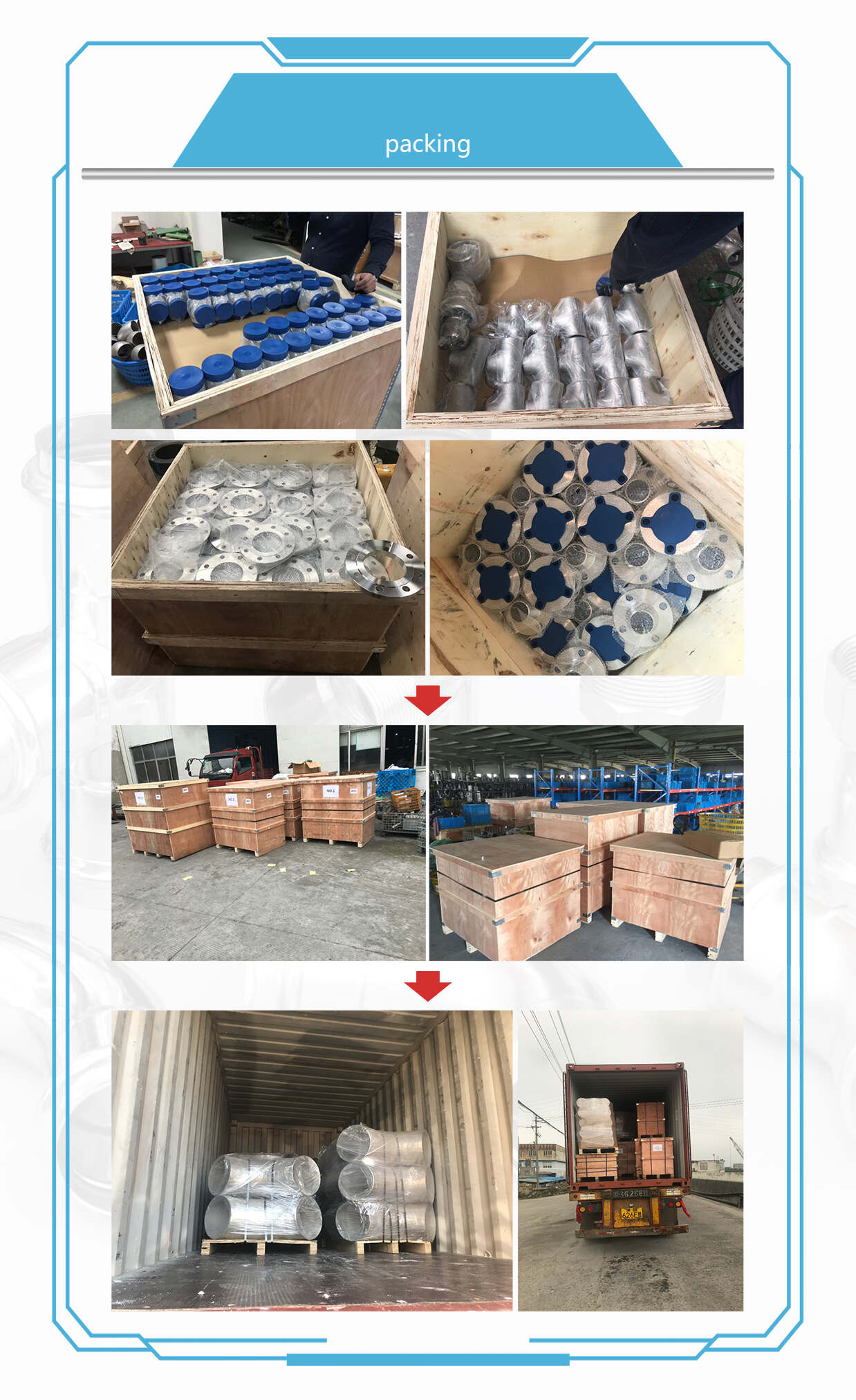

প্যাকেজিং

ধুলো, আর্দ্রতা, প্রভাব এবং পৃষ্ঠের ক্ষতির সংস্পর্শ কমাতে প্রতিটি পণ্য বুদ্বুদ মোড়ানো বা একটি প্লাস্টিকের কভার দিয়ে সুরক্ষিত।

তারপরে পণ্যগুলি কাঠের ক্ষেত্রে প্যাক করা হয় বা তাদের আকার, ওজন, পরিমাণ এবং নির্বাচিত পরিবহন পদ্ধতি অনুসারে প্যালেটগুলিতে সুরক্ষিত থাকে।

প্রতিরক্ষামূলক কভার বা বিভাজক স্টোরেজ এবং আন্তর্জাতিক পরিবহনের সময় মেশিনযুক্ত সিলিং পৃষ্ঠগুলি রক্ষা করতে ব্যবহার করা যেতে পারে।

কাস্টমাইজড কাঠের কেস, প্যালেট, লেবেল, বারকোড, গ্রাহক লোগো এবং অন্যান্য প্যাকেজিং ব্যবস্থা নিশ্চিত অর্ডার প্রয়োজনীয়তা অনুযায়ী সরবরাহ করা যেতে পারে।

পেমেন্ট শর্তাবলী

আমাদের স্ট্যান্ডার্ড পেমেন্ট টার্ম হল একটি 30% T/T ডিপোজিট অগ্রিম দেওয়া, বাকি 70% T/T ব্যালেন্স ডেলিভারির আগে দেওয়া।

অর্ডার মান, উপাদান গ্রেড, উত্পাদন প্রয়োজনীয়তা, এবং সহযোগিতা শর্ত অনুযায়ী নির্দিষ্ট অর্থপ্রদান ব্যবস্থা আলোচনা করা যেতে পারে।

উপলব্ধ অর্থপ্রদান পদ্ধতি অন্তর্ভুক্ত:

• T/T ব্যাঙ্ক ট্রান্সফার

• ওয়েস্টার্ন ইউনিয়ন

• পেপ্যাল

• অন্যান্য পারস্পরিক সম্মত অর্থপ্রদানের পদ্ধতি

শিপিং শর্তাবলী

উপলব্ধ বাণিজ্য শর্তাবলী:EXW, FOB, CFR, CIF, DDP, এবং DDU

উপলব্ধ পরিবহন পদ্ধতি অন্তর্ভুক্ত:

• সমুদ্র মালবাহী

• স্থল পরিবহন

• রেল পরিবহন

• ট্রাক পরিবহন

• বিমান মালবাহী

• আন্তর্জাতিক এক্সপ্রেস পরিষেবা

পণ্যের ওজন, প্যাকেজ ভলিউম, গন্তব্য, প্রয়োজনীয় ডেলিভারি সময়সূচী এবং পরিবহন বাজেট অনুযায়ী শিপিং পদ্ধতি নির্বাচন করা যেতে পারে।

শিপিং খরচ, ট্রানজিট সময়, রপ্তানি প্যাকেজিং, এবং প্রসবের শর্ত প্রেরণের আগে নিশ্চিত করা উচিত।

ব্র্যান্ড:লিয়ানহে
উৎপত্তি স্থান:ওয়েনঝো, ঝেজিয়াং, চীন
