হেভি-ডিউটি ​​পাইপিংয়ের জন্য স্টেইনলেস স্টিল গ্রুভ 45DEG কনুই

ওভারভিউ

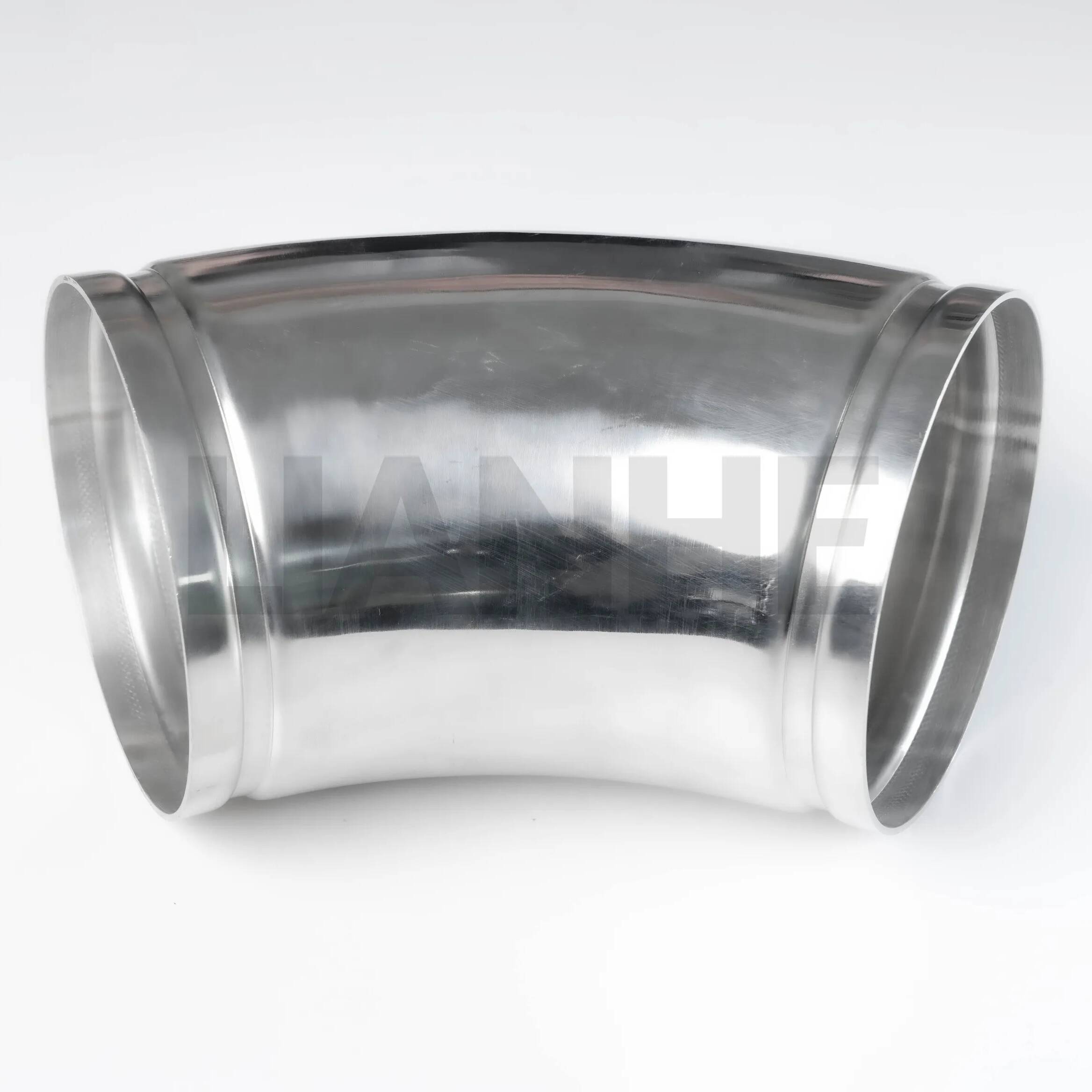

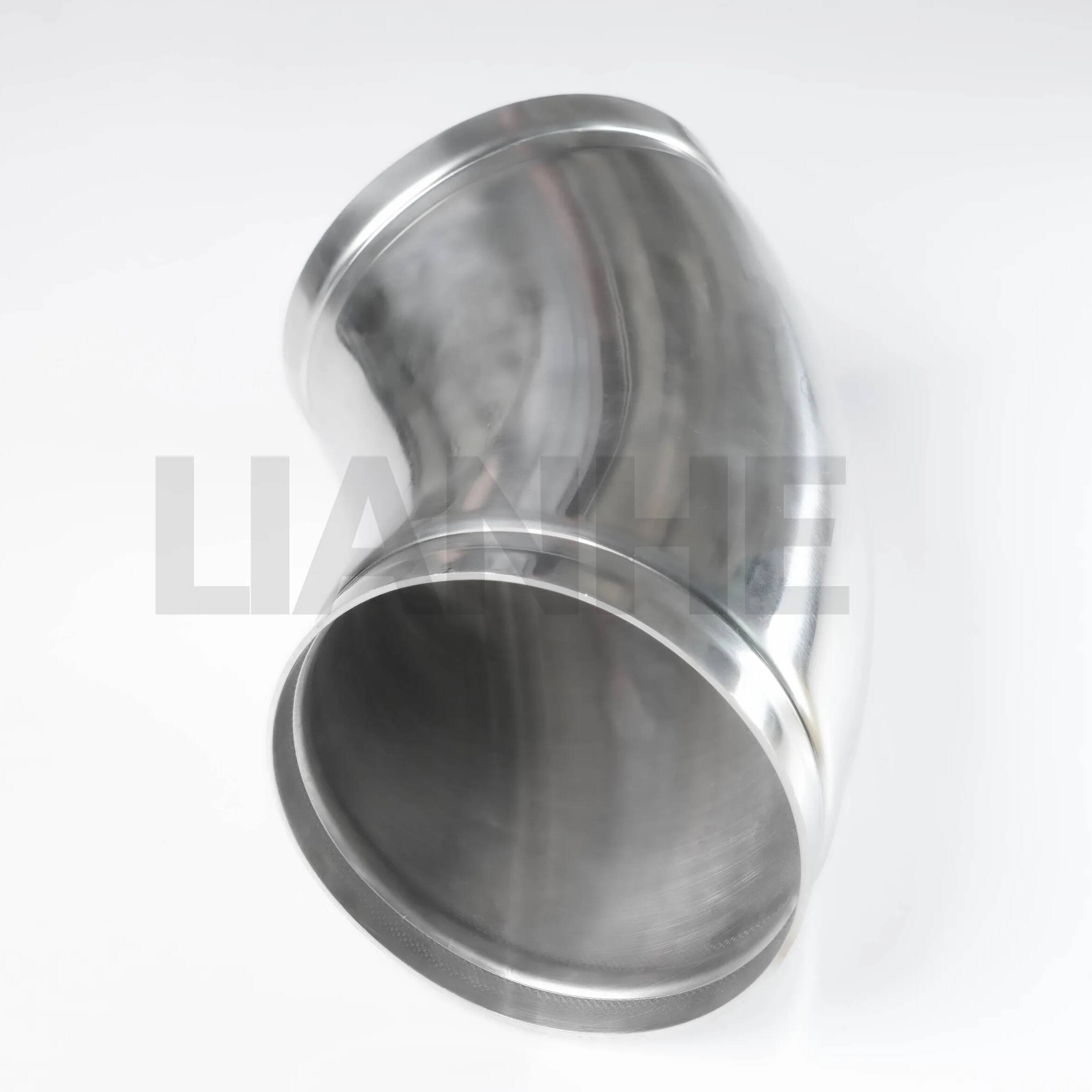

স্টেইনলেস স্টিল গ্রুভ 45-ডিগ্রি এলবো হল একটি উচ্চ-শক্তির পাইপ ফিটিং যা গ্রুভড পাইপিং সিস্টেমের জন্য ডিজাইন করা হয়েছে, যা ভারী-শুল্ক অ্যাপ্লিকেশনগুলিতে পাইপের দিক পরিবর্তনের জন্য একটি নির্ভরযোগ্য, কম্পন-প্রতিরোধী সমাধান প্রদান করে। 304 বা 316 স্টেইনলেস স্টিল থেকে তৈরি, এই কনুইটিতে একটি খাঁজকাটা প্রান্ত (AWWA C606 অনুগত) রয়েছে যা থ্রেডিং বা ওয়েল্ডিং ছাড়াই কাপলিং বা ভালভের সাথে সংযোগ করে, দ্রুত ইনস্টলেশন এবং রক্ষণাবেক্ষণ সক্ষম করে।

বৈশিষ্ট্য

খাঁজযুক্ত সংযোগের সুবিধা:

AWWA C606 খাঁজকাটা প্রান্ত যান্ত্রিক কাপলিং গ্রহণ করে (যেমন, ভিক্টৌলিক-স্টাইল), সহজ রেঞ্চগুলির সাথে কয়েক মিনিটের মধ্যে ইনস্টলেশনের অনুমতি দেয়, ঢালাই সিস্টেমের তুলনায় শ্রম খরচ 40% হ্রাস করে।

খাঁজের মাত্রা (গভীরতা, প্রস্থ) সুনির্দিষ্ট-মেশিন যা ±0.1 মিমি সহনশীলতার সাথে সামঞ্জস্যপূর্ণ সংযোগের জন্য।

মজবুত নির্মাণ:

বিজোড় বা ঢালাই করা স্টেইনলেস স্টিল বডি (সাধারণ ব্যবহারের জন্য 304, ক্ষয়কারী পরিবেশের জন্য 316), ফলন শক্তি ≥250 MPa এবং প্রভাব প্রতিরোধের (20°C তাপমাত্রায় Charpy V-notch ≥27 J)।

45° কোণ নকশা 90° কনুইয়ের তুলনায় চাপের ঘনত্ব হ্রাস করে, পাম্প এবং কম্প্রেসারের মতো উচ্চ-কম্পন প্রয়োগের জন্য আদর্শ।

ফ্লো অপ্টিমাইজেশান:

মসৃণ অভ্যন্তরীণ ব্যাসার্ধ (1.5x পাইপ ব্যাস) জল, তেল এবং গ্যাস সিস্টেমে লেমিনার প্রবাহের জন্য পালিশ বোর (Ra ≤1.6μm) সহ অশান্তি এবং চাপের ক্ষতি কম করে।

বাঁক থেকে দূরে খাঁজের অবস্থান নিশ্চিত করে যে কাপলিং সিলগুলি পাইপের বিচ্যুতি দ্বারা প্রভাবিত হয় না, তাপ সম্প্রসারণের অধীনে ফুটো প্রতিরোধের বজায় রাখে।

সম্মতি এবং পরীক্ষা:

ASME B16.24, MSS SP-83, এবং AWWA C606 মান পূরণ করুন, হাইড্রোস্ট্যাটিকভাবে 1.5x MAWP (304 স্টেইনলেস স্টিলের জন্য 300 PSI পর্যন্ত) পরীক্ষা করা হয়েছে।

উচ্চ-বিশুদ্ধতা সিস্টেমের জন্য ঐচ্ছিক ইলেক্ট্রো-পলিশিং, ফার্মাসিউটিক্যাল এবং সেমিকন্ডাক্টর অ্যাপ্লিকেশনের জন্য পৃষ্ঠের রুক্ষতা Ra ≤0.8μm-এ হ্রাস করে।

আবেদন

ভারী-শুল্ক এবং বড়-ব্যাসের পাইপিংয়ের জন্য উপযুক্ত:

জল বন্টন: মিউনিসিপ্যাল ​​ওয়াটার মেইন, ওয়েস্ট ওয়াটার ট্রিটমেন্ট প্ল্যান্ট, এবং ফায়ার প্রোটেকশন সিস্টেম (NFPA 20 কমপ্লায়েন্ট), খাঁজকাটা সংযোগ সহ পাইপ নেটওয়ার্কের দ্রুত প্রসারণ সক্ষম করে।

শিল্প উদ্ভিদ: কুলিং ওয়াটার সার্কিট, বাষ্প লাইন, এবং 316 স্টেইনলেস স্টীল ক্লোরাইড স্ট্রেস জারা প্রতিরোধী সহ পাওয়ার প্ল্যান্ট এবং শোধনাগারে বাল্ক উপাদান পরিবহন ব্যবস্থা।

মেকানিক্যাল সিস্টেম: কম্পন-প্রবণ সরঞ্জামের সংযোগ (যেমন, পাম্প, জেনারেটর), খাঁজযুক্ত কাপলিং সহ ছোটখাটো অসঙ্গতি শোষণ করে এবং কনুইতে চাপ কমায়।

মেরিন এবং অফশোর: সমুদ্রের জল গ্রহণের ব্যবস্থা এবং ডেক পাইপিং, 316 স্টেইনলেস স্টীল লোনা জলের ক্ষয় এবং বায়োফুলিংয়ের উচ্চতর প্রতিরোধ ক্ষমতা প্রদান করে।

FAQ

প্রশ্নঃ পাইপের সর্বোচ্চ আকার কি পাওয়া যায়?

ক:মাপ 2" থেকে 48" NPS পর্যন্ত, বিশেষ প্রকল্পের জন্য কাস্টম আকারের সাথে উপলব্ধ।

প্রশ্ন: খাঁজযুক্ত কনুই কি মাটির উপরে এবং ভূগর্ভস্থ স্থাপনায় ব্যবহার করা যেতে পারে?

ক:হ্যাঁ, উভয় পরিবেশের জন্য উপযুক্ত; ক্ষয়কারী মাটিতে ভূগর্ভস্থ সুরক্ষার জন্য পলিথিন আবরণ ব্যবহার করুন।

প্রশ্ন: কীভাবে ভিন্ন ধাতুর সাথে গ্যালভানিক জারা প্রতিরোধ করা যায়?

ক:কার্বন স্টিলের পাইপের সাথে স্টেইনলেস স্টিলের কনুই সংযোগ করার সময় ডাইলেক্ট্রিক কাপলিং ব্যবহার করুন এবং খাঁজকাটা প্রান্তে অ্যান্টি-জারোশন টেপ লাগান।

প্রশ্ন: কাপলিং বোল্টের জন্য প্রস্তাবিত টর্ক কী??

ক:কাপলিং প্রস্তুতকারকের নির্দেশিকা অনুসরণ করুন, অভিন্ন সিলিং চাপ নিশ্চিত করতে 2"-12" কনুইয়ের জন্য সাধারণত 50-70 N·m।
