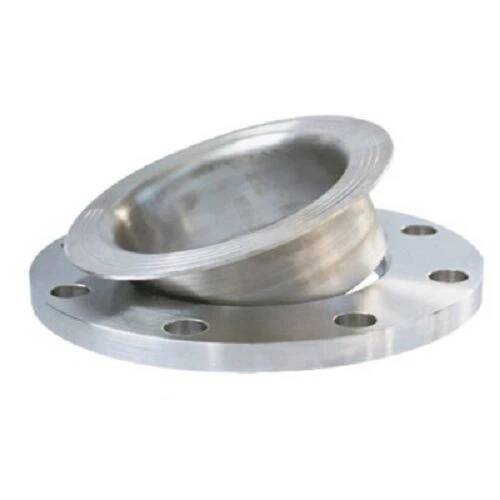

পাইপ সংযোগের জন্য স্টেইনলেস স্টিল 304/316 ল্যাপ জয়েন্ট ফ্ল্যাঞ্জ

ওভারভিউ

উচ্চ-মানের স্টেইনলেস স্টিল 304/316 ল্যাপ জয়েন্ট ফ্ল্যাঞ্জ হল একটি নির্ভরযোগ্য পাইপ সংযোগ সমাধান যা উচ্চ-তাপমাত্রা এবং ক্ষয়কারী পরিবেশে সহজ সারিবদ্ধকরণ এবং রক্ষণাবেক্ষণের জন্য ডিজাইন করা হয়েছে। 304 বা 316 স্টেইনলেস স্টিল থেকে নির্মিত, এই ফ্ল্যাঞ্জে একটি ঢিলেঢালা-ফিটিং ডিজাইন রয়েছে যা একটি স্টাব প্রান্তের উপর স্লাইড করে, যা পাইপ ঘূর্ণন ছাড়াই নিখুঁত বোল্ট হোল সারিবদ্ধকরণের জন্য ঘূর্ণন সামঞ্জস্যের অনুমতি দেয়।

বৈশিষ্ট্য

অনন্য ল্যাপ জয়েন্ট ডিজাইন:

ফ্ল্যাঞ্জ রিং অবাধে স্টাবের প্রান্তে স্লাইড করে (ওয়েল্ড নেক বা সকেট ওয়েল্ড), বল্টের গর্তগুলিকে সারিবদ্ধ করতে 360° ঘূর্ণন সক্ষম করে, অফশোর এবং মডুলার পাইপিংয়ের জন্য গুরুত্বপূর্ণ যেখানে সুনির্দিষ্ট প্রান্তিককরণ চ্যালেঞ্জিং।

পাম্প, ভালভ, এবং যন্ত্রের আয়ু বাড়ানো, ছোটখাটো অসঙ্গতি শোষণ করে সংযুক্ত যন্ত্রপাতির উপর চাপ কমায়।

উচ্চতর উপাদান কর্মক্ষমতা:

304 স্টেইনলেস স্টীল (18Cr-8Ni) সাধারণ জারা প্রতিরোধের জন্য; ক্লোরাইড-সমৃদ্ধ পরিবেশের জন্য 316 স্টেইনলেস স্টিল (16Cr-10Ni-2Mo), যার ন্যূনতম প্রসার্য শক্তি 515 MPa।

ASME B16.5 (150#-2500#) এবং BS EN 1092-1 মানগুলির সাথে সঙ্গতিপূর্ণ, বিভিন্ন গ্যাসকেট প্রকারের জন্য ঐচ্ছিক উত্থিত মুখ (RF) বা ফ্ল্যাট ফেস (FF) ফিনিস সহ।

সহজ ইনস্টলেশন এবং রক্ষণাবেক্ষণ:

স্টাব প্রান্ত পাইপে ঢালাই করা হয় (বাট-ওয়েল্ড বা সকেট-ওয়েল্ড), যখন ফ্ল্যাঞ্জ রিংটি আলাদাভাবে বোল্ট করা হয়, পাইপ না কেটে ফ্ল্যাঞ্জ প্রতিস্থাপনের অনুমতি দেয়।

অবিচ্ছেদ্য ফ্ল্যাঞ্জের তুলনায় ঢালাইয়ের প্রয়োজনীয়তা 50% হ্রাস করে, যা সাইটের মেরামত এবং রিট্রোফিটিং প্রকল্পের জন্য আদর্শ।

সিলিং এবং চাপ রেটিং:

সর্পিল ক্ষত, PTFE, এবং ধাতব গ্যাসকেটের সাথে সামঞ্জস্যপূর্ণ, 2,500 PSI (316 স্টেইনলেস স্টিল, 150# রেটিং) পর্যন্ত লিক-মুক্ত সিল অর্জন করে।

তাপমাত্রা পরিসীমা: -250°C থেকে 800°C (উপযুক্ত গ্যাসকেট সহ), ক্রায়োজেনিক, বাষ্প এবং উচ্চ-তাপমাত্রা প্রক্রিয়া লাইনের জন্য উপযুক্ত।

আবেদন

চাহিদা পাইপ সংযোগ পরিস্থিতির জন্য পারফেক্ট:

তেল ও গ্যাস অফশোর: সাবসি পাইপলাইন এবং প্ল্যাটফর্ম মডিউলগুলিকে সংযুক্ত করা, 316টি ল্যাপ জয়েন্টগুলি সমুদ্রের জলের ক্ষয় এবং চক্রীয় লোডিং প্রতিরোধ করে৷

পাওয়ার প্লান্ট টারবাইন: উচ্চ-তাপমাত্রার বাষ্প সংযোগ, 304 ফ্ল্যাঞ্জ সহ 550°C এবং 316 ফ্ল্যাঞ্জ সঠিক তাপ নিরোধক সহ 700°C পর্যন্ত সহ্য করে।

রাসায়নিক চুল্লি: বিপজ্জনক রাসায়নিক পরিচালনার জন্য 316 স্টেইনলেস স্টীল সিইপিডিজি এবং ওএসএইচএ মান পূরণের সাথে ক্ষয়কারী মিডিয়ার জন্য ফ্ল্যাঞ্জযুক্ত সংযোগ।

সামুদ্রিক জাহাজ: ইঞ্জিন রুম পাইপিং এবং কার্গো ট্যাঙ্ক সংযোগ, ল্যাপ জয়েন্টগুলি সহ কম্পনশীল শিপবোর্ড পরিবেশে প্রান্তিককরণের সুবিধা দেয়।

FAQ

প্রশ্ন: ল্যাপ জয়েন্ট এবং ওয়েল্ড নেক ফ্ল্যাঞ্জের মধ্যে পার্থক্য কী?

ক:ল্যাপ জয়েন্টগুলি বল্টু প্রান্তিককরণের জন্য ফ্ল্যাঞ্জ ঘূর্ণনের অনুমতি দেয়, যখন ওয়েল্ড নেকগুলি পাইপের সাথে অবিচ্ছেদ্য, উচ্চ চাপের রেটিং প্রদান করে কিন্তু কম নমনীয়তা প্রদান করে।

প্রশ্ন: অ-স্টেইনলেস স্টিলের পাইপের সাথে ল্যাপ জয়েন্ট ফ্ল্যাঞ্জ ব্যবহার করা যেতে পারে?

ক:হ্যাঁ, কিন্তু কার্বন ইস্পাত পাইপের সাথে সংযোগ করার সময় গ্যালভানিক ক্ষয় রোধ করতে একটি অস্তরক গ্যাসকেট ব্যবহার করুন।

প্রশ্নঃ কিভাবে আমার আবেদনের জন্য সঠিক গ্যাসকেট নির্বাচন করবেন?

ক:মিডিয়ার ধরন, চাপ এবং তাপমাত্রার উপর ভিত্তি করে আমাদের গ্যাসকেট সামঞ্জস্যের চার্ট দেখুন; সাধারণ পছন্দগুলির মধ্যে রয়েছে PTFE (সাধারণ ব্যবহার) এবং ধাতব জ্যাকেটযুক্ত (উচ্চ চাপ)।

প্রশ্ন: ল্যাপ জয়েন্ট ফ্ল্যাঞ্জের জন্য ন্যূনতম পাইপের আকার কত??

ক:বিশেষ শিল্প প্রকল্পের জন্য উপলব্ধ কাস্টম আকার এবং রেটিং সহ 1" থেকে 48" NPS পর্যন্ত উপলব্ধ৷
