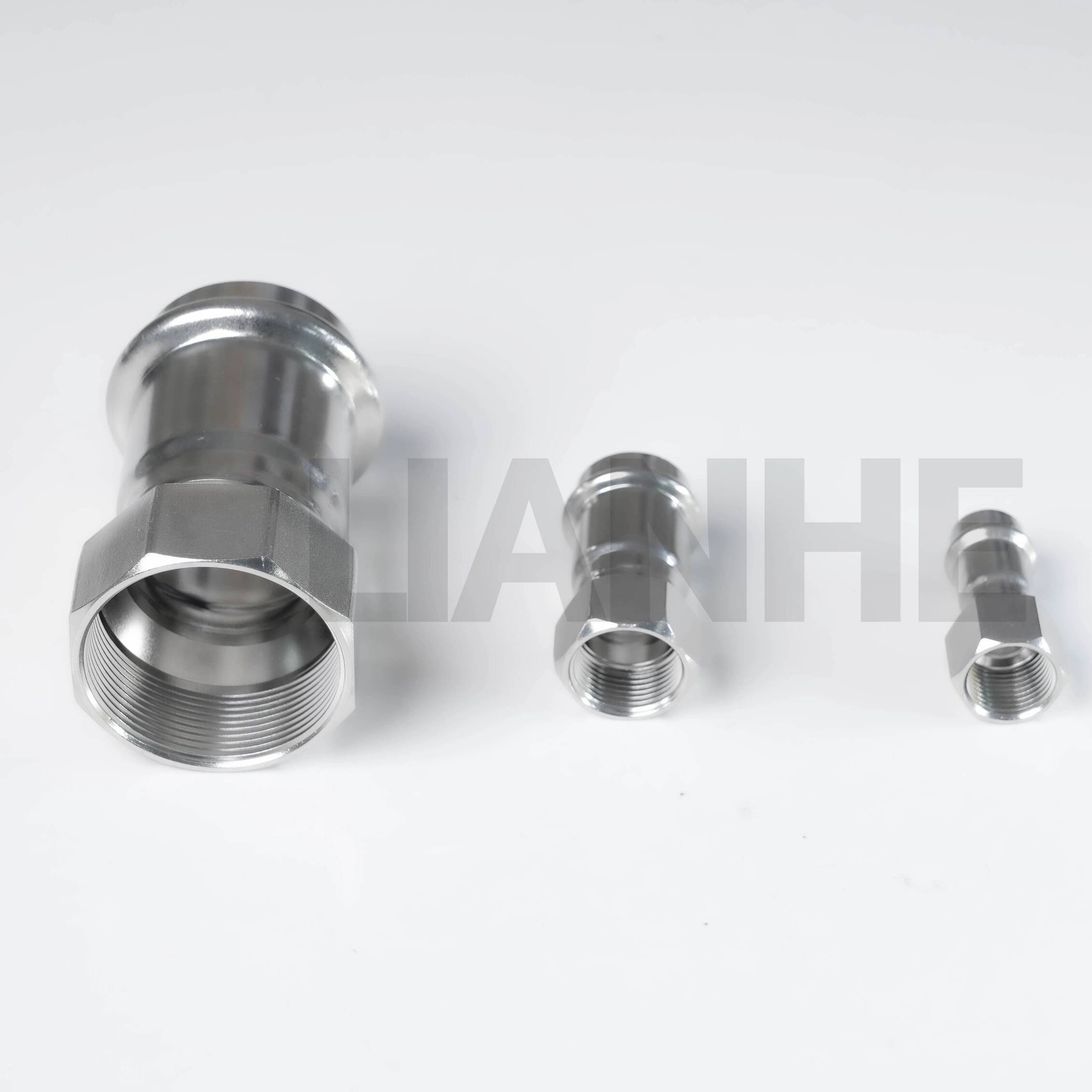

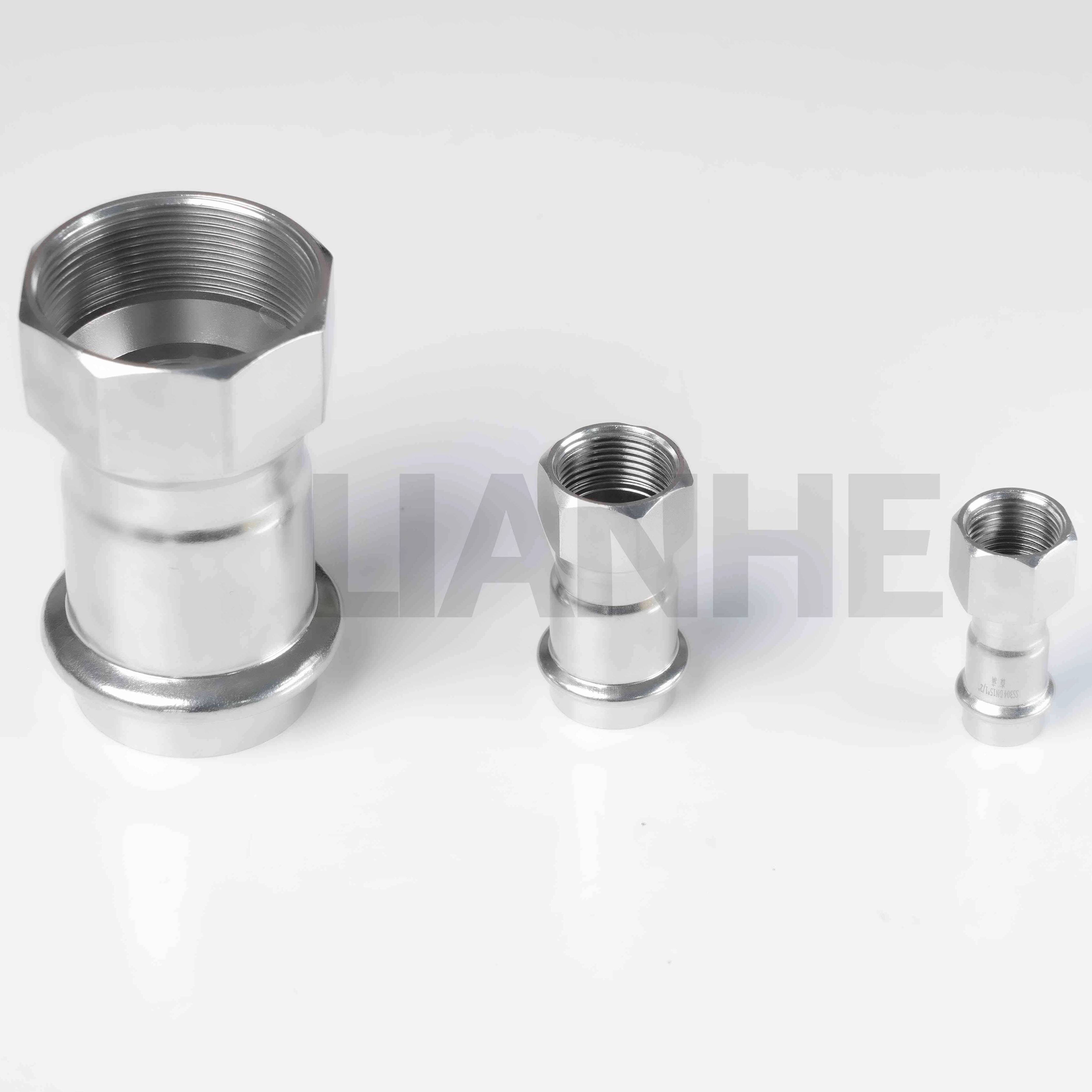

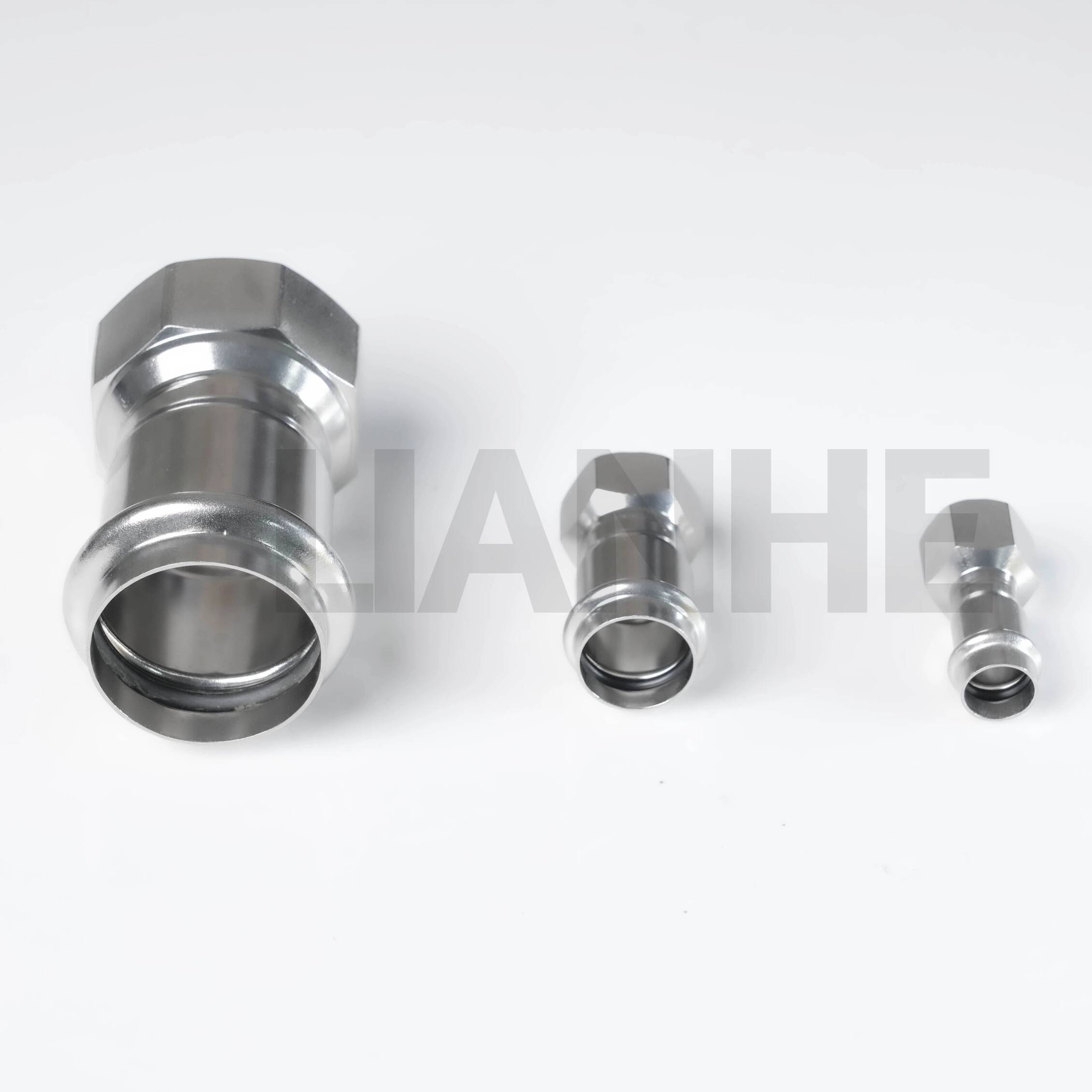

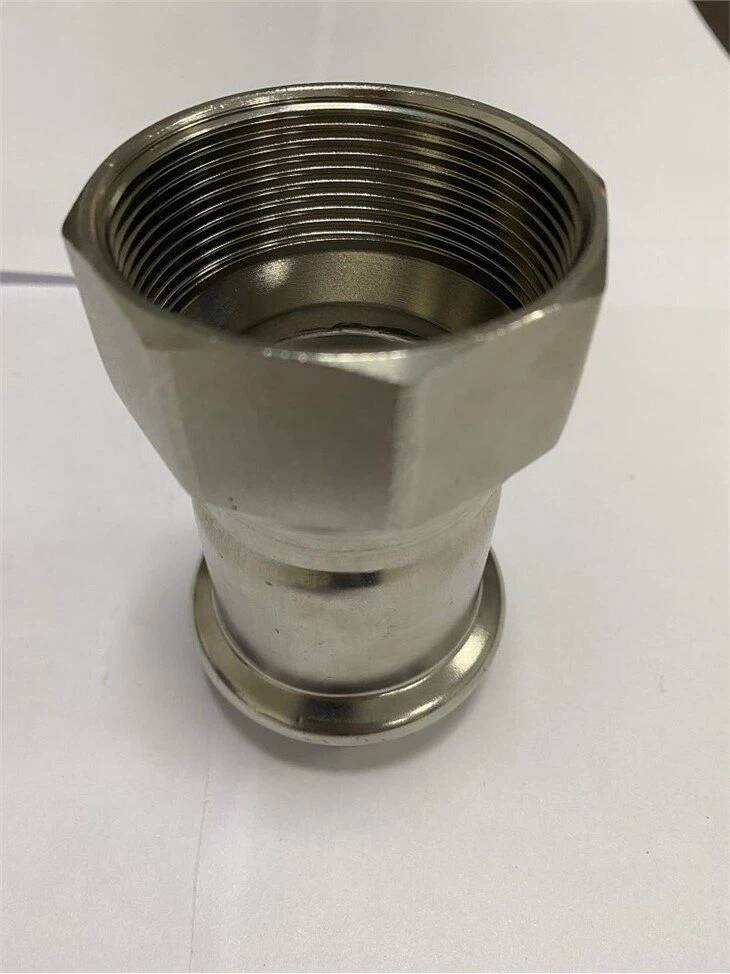

এস-টাইপ স্টেইনলেস স্টীল ফিমেল থ্রেড প্রেস কাপলিং পাইপ জয়েনিংয়ের জন্য

ওভারভিউ

এস-টাইপ স্টেইনলেস স্টীল ফিমেল থ্রেড প্রেস কাপলিং হল একটি বহুমুখী পাইপ ফিটিং যা প্রেস-ফিট পাইপগুলিকে থ্রেডেড উপাদানগুলির সাথে সংযুক্ত করার জন্য ডিজাইন করা হয়েছে, থ্রেডেড ইন্টারফেসের নমনীয়তার সাথে প্রেস সংযোগের গতিকে একত্রিত করে। 304 স্টেইনলেস স্টিল থেকে নির্মিত, এই কাপলিংটিতে একটি প্রেস-ফিট মহিলা প্রান্ত এবং একটি পুরুষ NPT থ্রেড রয়েছে, যা বাণিজ্যিক এবং শিল্প পাইপিং সিস্টেমে দ্রুত, টুল-মুক্ত ইনস্টলেশন সক্ষম করে।

বৈশিষ্ট্য

ডুয়াল কানেকশন ডিজাইন:

প্রেস-ফিট পাইপ (স্টেইনলেস স্টীল, কপার, PEX) এর সাথে বিরামহীন একীকরণের জন্য প্রেস-ফিট ফিমেল এন্ড (ISO 6122 অনুগত), সেকেন্ডের মধ্যে একটি স্থায়ী, ফুটো-মুক্ত জয়েন্ট তৈরি করে।

পুরুষ এনপিটি থ্রেড (ANSI B1.20.1) ভালভ, মিটার বা অন্যান্য থ্রেডেড আনুষাঙ্গিকগুলির সাথে সংযোগ করার জন্য, অ্যাডাপ্টার বা হ্রাসকারীর প্রয়োজনীয়তা দূর করে৷

উচ্চ মানের উপকরণ:

304 স্টেইনলেস স্টীল (18Cr-8Ni) আর্দ্র পরিবেশে সুরক্ষা বাড়ানোর জন্য একটি প্যাসিভেটেড পৃষ্ঠের সাথে সাধারণ ক্ষয়ের জন্য দুর্দান্ত প্রতিরোধের প্রস্তাব দেয়।

উন্নত প্রসার্য শক্তি (≥500 MPa) এর জন্য থ্রেড-টু-প্রেস ট্রানজিশনে শক্তিশালী ঘাড়, চাপ বৃদ্ধির সময় স্ট্রেস ক্র্যাকিং প্রতিরোধ করে।

ব্যবহারকারী-বান্ধব ইনস্টলেশন:

সঠিক আসন নিশ্চিত করতে প্রেস কানেকশনের জন্য শুধুমাত্র একটি হাইড্রোলিক প্রেস টুলের প্রয়োজন, যাতে ভিজ্যুয়াল ইন্ডিকেটর (প্রেস রিং এর বিকৃতি) থাকে।

সহজ সমাবেশের জন্য থ্রেডগুলিকে অ্যান্টি-সিজ কম্পাউন্ড দিয়ে প্রি-কোটেড করা হয়, যা প্রথাগত থ্রেডেড কাপলিং এর তুলনায় 30% দ্বারা ইনস্টলেশনের সময় কমিয়ে দেয়।

কর্মক্ষমতা বিশেষ উল্লেখ:

প্রেসার রেটিং: প্রেস-ফিট এন্ডের জন্য 20°C এ 16 বার (232 PSI); থ্রেডেড প্রান্তের জন্য 25 বার (363 PSI), তাপমাত্রা পরিসীমা -20°C থেকে 150°C।

লিক পরীক্ষা: 10 মিনিটের জন্য 1.1x কাজের চাপ, প্রেস-ফিট সংযোগের জন্য EN 10226-1 মান পূরণ করে।

আবেদন

মিশ্র সংযোগের প্রয়োজন হাইব্রিড পাইপিং সিস্টেমের জন্য আদর্শ:

বাণিজ্যিক নদীর গভীরতানির্ণয়: থ্রেডেড ওয়াটার মিটার এবং কন্ট্রোল ভালভের সাথে প্রেস-ফিট স্টেইনলেস স্টিলের পাইপগুলিকে সংযুক্ত করা উচ্চ-বিল্ডিংগুলিতে, পানীয় জলের জন্য NSF 61 এর সাথে সঙ্গতিপূর্ণ।

শিল্প জলবাহী: যন্ত্রপাতির থ্রেডেড হাইড্রোলিক পাম্প এবং সিলিন্ডারের সাথে প্রেস-ফিট টিউবিং লিঙ্ক করা, সরঞ্জাম রক্ষণাবেক্ষণের সময় ডাউনটাইম হ্রাস করে।

সংস্কার প্রকল্প: পুরানো থ্রেডেড সিস্টেমগুলিকে আধুনিক প্রেস-ফিট পাইপে আপগ্রেড করা, বিশেষ করে আঁটসাঁট জায়গায় যেখানে ঢালাই বা থ্রেডিং অবাস্তব।

পরীক্ষাগার সরঞ্জাম: 304 স্টেইনলেস স্টীল হালকা রাসায়নিক এক্সপোজার প্রতিরোধ করে থ্রেডেড রাসায়নিক ইনজেক্টর এবং ফিল্টারগুলিতে PEX টিউবিংকে সংযুক্ত করা।

FAQ

প্রশ্ন: প্রেস-ফিট শেষ প্লাস্টিকের পাইপ ব্যবহার করা যেতে পারে??

ক:হ্যাঁ, প্রেস ফিটিং আকারের সাথে মেলে সঠিক বাইরের ব্যাস (OD) সহ PEX এবং PB প্লাস্টিকের পাইপের সাথে সামঞ্জস্যপূর্ণ।

প্রশ্নঃ প্রেস কানেকশন পুরোপুরি না বসলে কি হবে?

ক:কাপলিং এবং পাইপের মধ্যে একটি দৃশ্যমান ব্যবধান অনুপযুক্ত বসার নির্দেশ করে; একটি সুরক্ষিত জয়েন্ট নিশ্চিত করতে কাপলিংটি পুনরায় টিপুন বা প্রতিস্থাপন করুন।

প্রশ্ন: NPT থ্রেড কি মেট্রিক থ্রেডের সাথে সামঞ্জস্যপূর্ণ?

ক:না, এনপিটি একটি ইম্পেরিয়াল থ্রেড; ISO 7-1 থ্রেডের সাথে সামঞ্জস্যের জন্য একটি মেট্রিক-টু-এনপিটি অ্যাডাপ্টার ব্যবহার করুন।

প্রশ্ন: মেরামতের জন্য একটি প্রেস-ফিট কাপলিং কীভাবে সরিয়ে ফেলা যায়?

ক:প্রেস রিং প্রসারিত করার জন্য একটি বিশেষ অপসারণ সরঞ্জাম ব্যবহার করুন, যদিও প্রতিস্থাপনের সুপারিশ করা হয় কারণ বিচ্ছিন্ন করা পাইপটিকে ক্ষতিগ্রস্ত করতে পারে।
