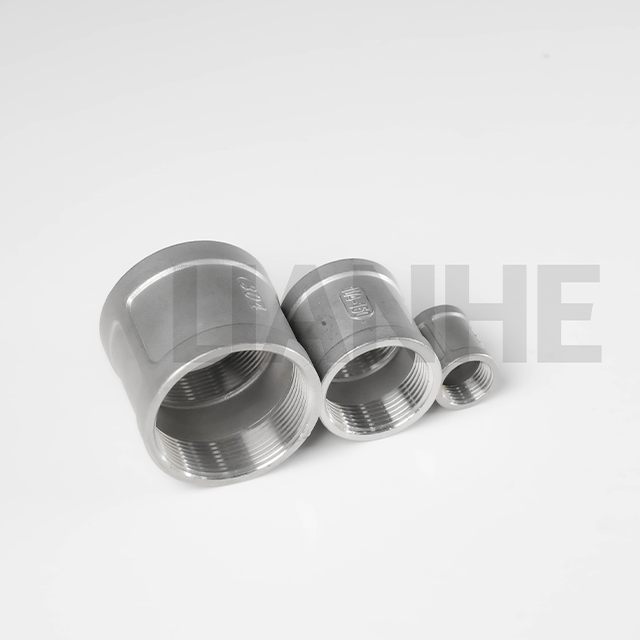

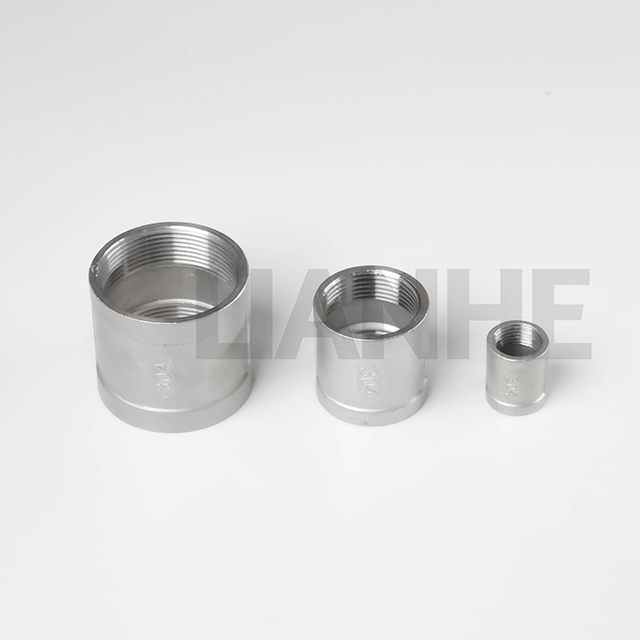

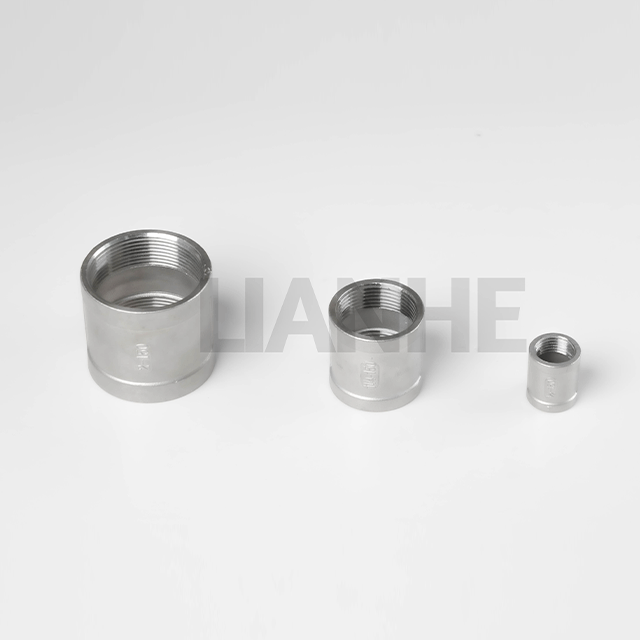

পাইপ যোগদানের জন্য শিল্প-গ্রেড স্টেইনলেস স্টীল কাপলিং সকেট 150

ওভারভিউ

ইন্ডাস্ট্রিয়াল-গ্রেড স্টেইনলেস স্টিল কাপলিং সকেট 150 হল একটি শক্তিশালী পাইপ ফিটিং যা একটি যান্ত্রিক কাপলিং ব্যবহার করে ইস্পাত পাইপগুলিকে সংযুক্ত করার জন্য ডিজাইন করা হয়েছে, যা শিল্প পাইপলাইনের জন্য একটি নির্ভরযোগ্য, কম্পন-প্রতিরোধী সমাধান প্রদান করে। 304 বা 316 স্টেইনলেস স্টীল থেকে নির্মিত, এই সকেটটিতে একটি খাঁজকাটা শেষ (AWWA C606 অনুগত) এবং একটি শক্তিশালী নকশা রয়েছে, যা উচ্চ-চাপ, উচ্চ-কম্পন পরিবেশে ফুটো-মুক্ত কর্মক্ষমতা নিশ্চিত করে।

বৈশিষ্ট্য

খাঁজকাটা সংযোগ প্রযুক্তি:

AWWA C606-সঙ্গত খাঁজকাটা প্রান্ত যান্ত্রিক কাপলিং গ্রহণ করে (যেমন, Victaulic®), সহজ রেঞ্চগুলির সাথে দ্রুত ইনস্টলেশন সক্ষম করে, ওয়েল্ডেড সিস্টেমের তুলনায় শ্রম খরচ 40% হ্রাস করে।

খাঁজের মাত্রা (গভীরতা: 2.4 মিমি ± 0.1 মিমি) সুনির্দিষ্ট-মেশিনযুক্ত সামঞ্জস্যপূর্ণ সংযোগের জন্য, সময়সূচী 40/80 পাইপের জন্য উপযুক্ত।

ভারী-শুল্ক নির্মাণ:

304 স্টেইনলেস স্টিল (সাধারণ ব্যবহার) বা 316 স্টেইনলেস স্টীল (ক্ষয়কারী মিডিয়া), যার ফলন শক্তি 250 MPa এবং প্রভাব প্রতিরোধের (20°C তাপমাত্রায় Charpy V-notch ≥27 J)।

300 PSI (304 স্টেইনলেস স্টীল, সময়সূচী 40) পর্যন্ত কাজের চাপ এবং -46°C থেকে 650°C তাপমাত্রার জন্য রেট করা হয়েছে, বাষ্প, তেল এবং গ্যাস প্রয়োগের জন্য উপযুক্ত।

কম্পন এবং জারা প্রতিরোধের:

মলিবডেনাম অ্যালোয়িং সহ 316 স্টেইনলেস স্টিলের বৈকল্পিক সামুদ্রিক এবং রাসায়নিক পরিবেশে পিটিং প্রতিরোধ করে, যখন খাঁজকাটা নকশা চাপ কমাতে ছোট পাইপ মিসলাইনমেন্ট (3° পর্যন্ত) শোষণ করে।

মসৃণ অভ্যন্তরীণ পৃষ্ঠ (Ra ≤1.6μm) উচ্চ-প্রবাহ সিস্টেমে অশান্তি এবং স্কেল বিল্ডআপ কমিয়ে দেয়।

ইনস্টলেশন সম্মতি:

ASME B16.24 এবং MSS SP-83 মানগুলি পূরণ করুন, ভিন্ন ভিন্ন ধাতু (যেমন, স্টেইনলেস স্টিল থেকে কার্বন স্টিল) সংযোগের জন্য ঐচ্ছিক গ্যালভানিক আইসোলেশন কিট সহ।

আবেদন

ভারী-শুল্ক এবং বড়-ব্যাসের পাইপলাইন সিস্টেমের জন্য আদর্শ:

জল বন্টন: মিউনিসিপ্যাল ​​ওয়াটার মেইন এবং ফায়ার প্রোটেকশন সিস্টেমের সাথে সংযোগ করা (NFPA 20 কমপ্লায়েন্ট), খাঁজকাটা সংযোগ সহ দ্রুত নেটওয়ার্ক সম্প্রসারণ সক্ষম করে।

শিল্প উদ্ভিদ: 316 স্টেইনলেস স্টীল ক্লোরাইড স্ট্রেস ক্ষয় প্রতিরোধী সহ বিদ্যুৎ কেন্দ্র এবং শোধনাগারগুলিতে শীতল জলের সার্কিট এবং বাল্ক উপাদান বহনকারী লাইন।

মেকানিক্যাল সিস্টেম: কম্পন-প্রবণ সরঞ্জাম সংযোগ (যেমন, পাম্প, জেনারেটর), গতিশীল লোডিংয়ের সময় সকেটের উপর চাপ কমায় খাঁজযুক্ত কাপলিং সহ।

মেরিন এবং অফশোর: সমুদ্রের জল গ্রহণের ব্যবস্থা এবং জাহাজ এবং প্ল্যাটফর্মে ডেক পাইপিং, 316 স্টেইনলেস স্টীল স্থায়ী লবণাক্ত জলের ক্ষয় এবং বায়োফউলিং সহ।

FAQ

প্রশ্ন: এই সকেটের সাথে সামঞ্জস্যপূর্ণ পাইপের সর্বোচ্চ আকার কত??

ক:বড় আকারের শিল্প প্রকল্পের জন্য 72" পর্যন্ত কাস্টম আকার সহ 2" থেকে 48" NPS আকারে উপলব্ধ।

প্রশ্ন: প্লাস্টিকের পাইপ দিয়ে সকেট ব্যবহার করা যেতে পারে??

ক:না, ইস্পাত পাইপের জন্য ডিজাইন করা হয়েছে; প্লাস্টিকের (যেমন, পিভিসি, পিপি) পাইপের সাথে সংযোগের জন্য ট্রানজিশন ফিটিং ব্যবহার করুন।

প্রশ্ন: কার্বন ইস্পাত পাইপ দিয়ে গ্যালভানিক জারা কীভাবে প্রতিরোধ করা যায়?

ক:একটি ডাইইলেকট্রিক কাপলিং ইনস্টল করুন বা ভিন্ন ধাতুগুলিকে বিচ্ছিন্ন করতে অ্যান্টি-জারোশন টেপ দিয়ে সংযোগটি মুড়ে দিন।

প্রশ্ন: কাপলিং বোল্টের জন্য প্রস্তাবিত টর্ক কী??

ক:কাপলিং প্রস্তুতকারকের নির্দেশিকা অনুসরণ করুন, অভিন্ন সিলিং চাপ নিশ্চিত করতে 2"-12" সকেটের জন্য সাধারণত 50-70 N·m।
