শিল্প পাইপিংয়ের জন্য উচ্চ-শক্তির স্টেইনলেস স্টীল 90DEG কনুই

ওভারভিউ

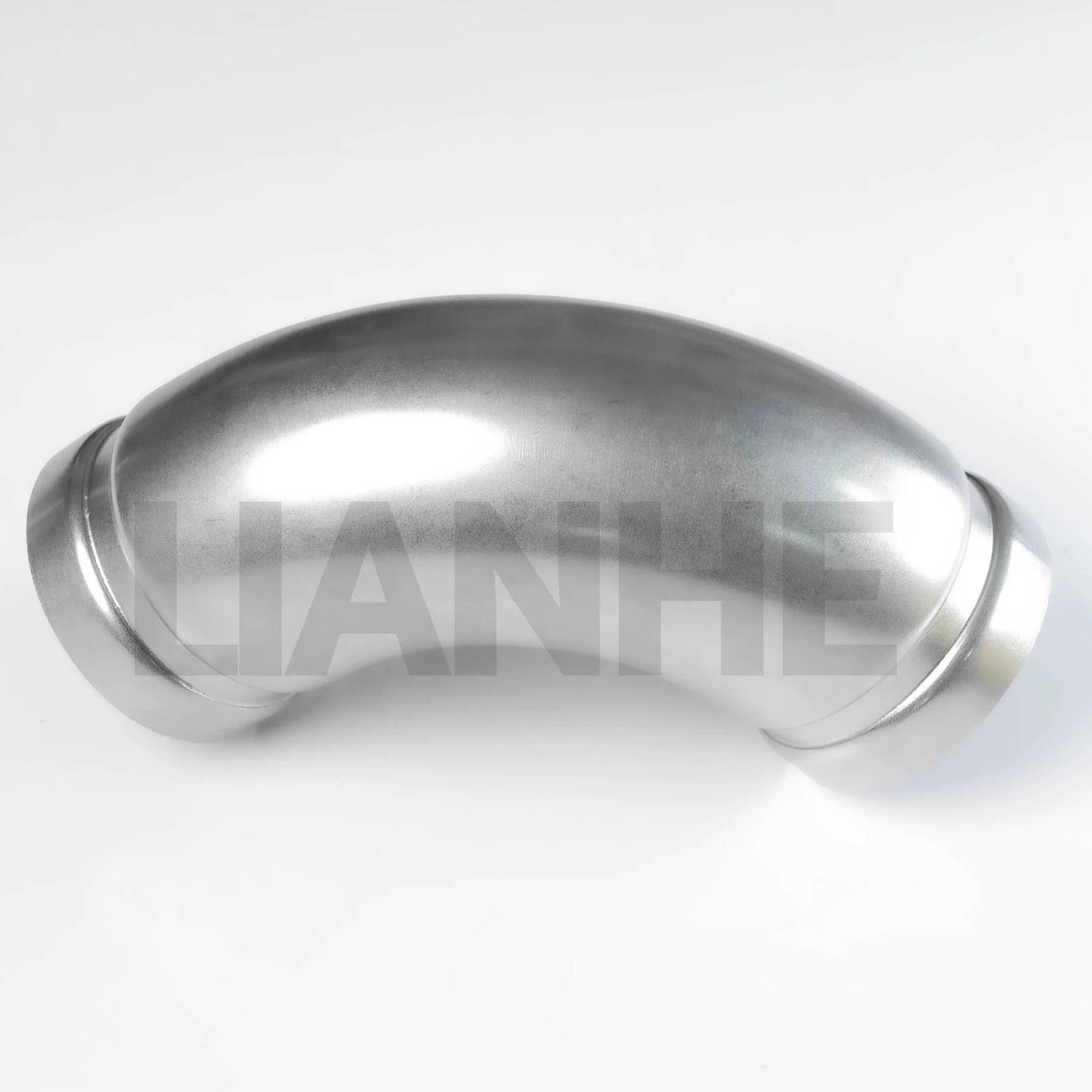

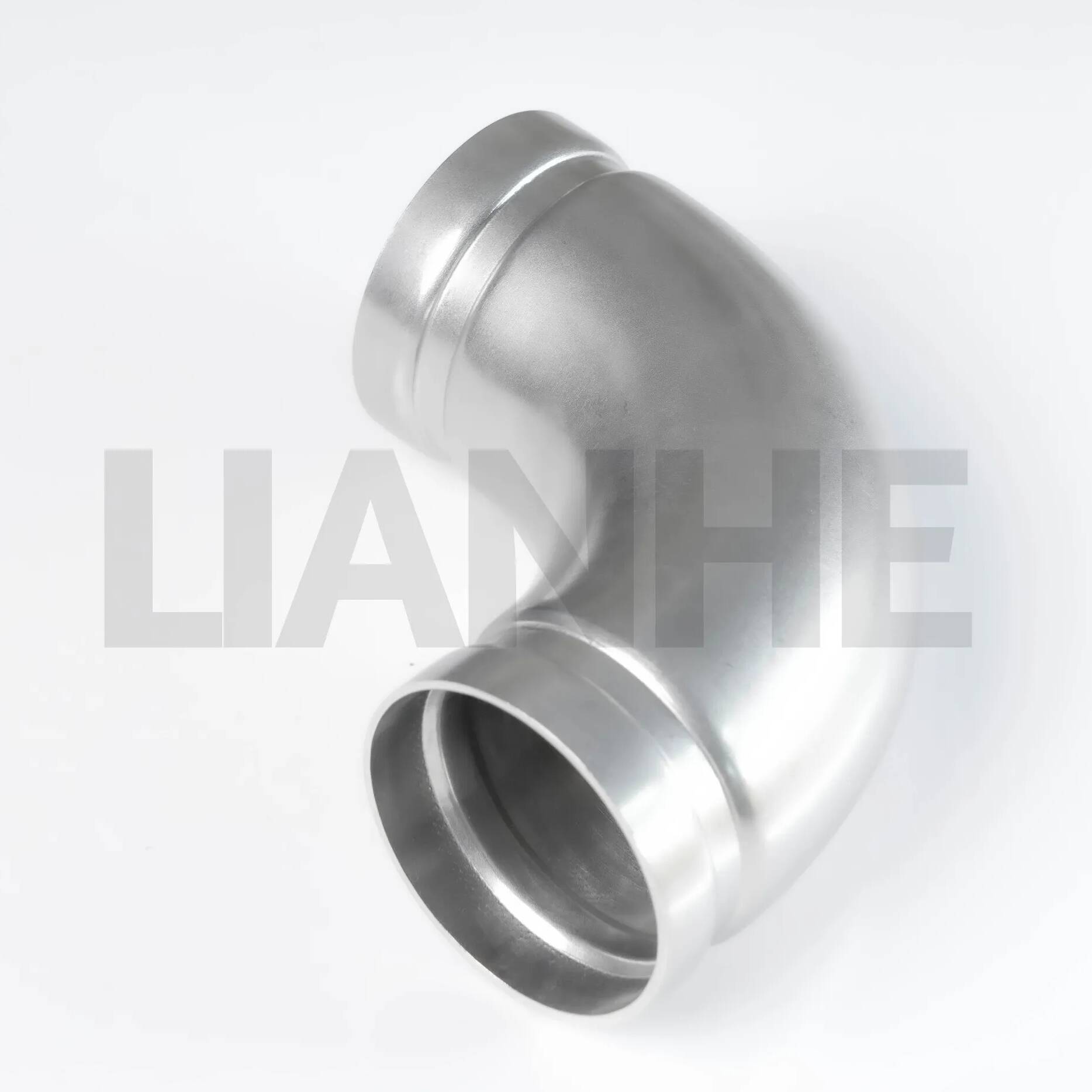

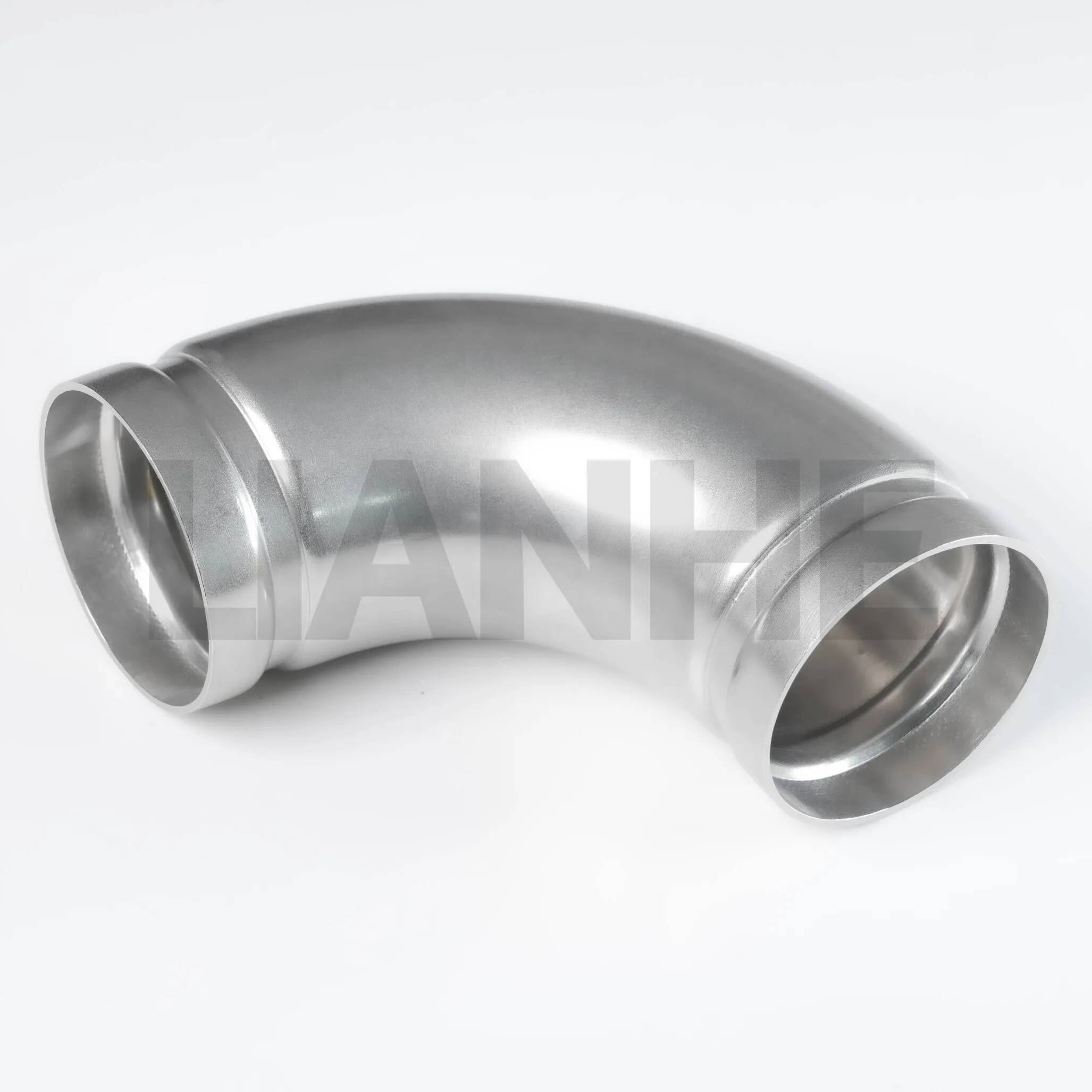

হাই-স্ট্রেন্থ স্টেইনলেস স্টিল গ্রুভ 90DEG কনুই হল প্রিমিয়াম পাইপ ফিটিং যা স্ট্রাকচারাল অখণ্ডতা এবং প্রবাহের দক্ষতা বজায় রেখে খাঁজকাটা পাইপিং সিস্টেমে দিক পরিবর্তন করার জন্য ডিজাইন করা হয়েছে। সীমলেস 304 বা 316 স্টেইনলেস স্টিল থেকে নির্মিত, এই কনুইগুলিতে AWWA C606-সঙ্গী খাঁজ এবং মসৃণ ল্যামিনার প্রবাহের জন্য একটি 1.5D ব্যাসার্ধ রয়েছে, যা কম্পন প্রতিরোধ এবং জারা স্থায়িত্বের প্রয়োজন ভারী-শুল্ক অ্যাপ্লিকেশনের জন্য আদর্শ করে তোলে।

বৈশিষ্ট্য

শক্তিশালী বিজোড় নির্মাণ:

এক্সট্রুড বা নকল স্টেইনলেস স্টীল থেকে তৈরি (সাধারণ ব্যবহারের জন্য 304, কঠোর পরিবেশের জন্য 316), প্রাচীরের বেধ শিডিউল 40/80 এবং ফলন শক্তি ≥250 MPa এর সাথে সঙ্গতিপূর্ণ।

খাঁজের মাত্রা (প্রস্থ: 12.7 মিমি, গভীরতা: 2.4 মিমি) সুসংগত সংযোগের জন্য AWWA C606 মানগুলিতে নির্ভুল-মেশিন করা।

ফ্লো-অপ্টিমাইজড ডিজাইন:

1.5D কেন্দ্ররেখা ব্যাসার্ধ সংক্ষিপ্ত-ব্যাসার্ধের কনুইয়ের তুলনায় 30% চাপ হ্রাস করে, একটি পালিশ অভ্যন্তরীণ বোর (Ra ≤1.6μm) দ্বারা অশান্তি এবং স্কেল বিল্ডআপ কমিয়ে দেয়।

90° কোণ সমানভাবে চাপ বিতরণ করার সময় সর্বোত্তম দিক পরিবর্তন প্রদান করে, উচ্চ-প্রবাহ সিস্টেমের জন্য উপযুক্ত (12" কনুইয়ের জন্য 1,000 GPM পর্যন্ত)।

ইনস্টলেশন নমনীয়তা:

যান্ত্রিক কাপলিং (কোনও ঢালাই/থ্রেডিং নয়) ব্যবহার করে খাঁজকাটা পাইপের সাথে সংযোগ করে, মৌলিক সরঞ্জামগুলির সাথে মিনিটের মধ্যে দ্রুত ইনস্টলেশন সক্ষম করে, শ্রম খরচ 40% কমিয়ে দেয়।

বিশেষ প্রকল্পের জন্য কাস্টম ব্যাস এবং প্রাচীর বেধ সহ 2" থেকে 48" NPS আকারে উপলব্ধ।

পরিবেশগত প্রতিরোধ:

316 স্টেইনলেস স্টীল বৈকল্পিক ক্লোরাইড-প্ররোচিত পিটিং প্রতিরোধ করে (সামুদ্রিক এবং লবণাক্ত জলের প্রয়োগে গুরুত্বপূর্ণ), একটি প্রতিরক্ষামূলক প্যাসিভেটেড পৃষ্ঠের পরিষেবা জীবন 20% বৃদ্ধি করে।

তাপমাত্রা পরিসীমা: -250°C থেকে 800°C (সঠিক গ্যাসকেট সহ), ক্রায়োজেনিক তরল এবং উচ্চ-তাপমাত্রা বাষ্প লাইনের জন্য উপযুক্ত।

আবেদন

উচ্চ-চাহিদা পাইপিং সিস্টেমের জন্য পারফেক্ট:

ফায়ার প্রোটেকশন: স্প্রিংকলার সিস্টেমে NFPA 20-সম্মত কনুই, বাণিজ্যিক ভবন এবং শিল্প সুবিধাগুলিতে নির্ভরযোগ্য প্রবাহ নিশ্চিত করে।

তেল ও গ্যাস প্রক্রিয়াকরণ: শোধনাগারের পাইপলাইন এবং অফশোর প্ল্যাটফর্মে প্রবাহের গতি পরিবর্তন করা, 316 টি কনুই সহ টক গ্যাস পরিবেশের জন্য NACE MR0175 এর সাথে মিলিত হয়।

পাওয়ার জেনারেশন: তাপীয় উদ্ভিদে বাষ্প এবং ঘনীভূত লাইন, দ্রুত তাপমাত্রা পরিবর্তন এবং উচ্চ-চাপ চক্র (200 বার পর্যন্ত) সহ্য করে।

জল চিকিত্সা: বর্জ্য জল নিষ্কাশন সিস্টেম এবং রাসায়নিক ডোজ লাইন, 304 কনুই সহ NSF 61 অ-ক্ষয়কারী জল প্রয়োগের জন্য অনুগত।

FAQ

প্রশ্ন: এই কনুই কি ভূগর্ভস্থ স্থাপনায় ব্যবহার করা যেতে পারে??

ক:হ্যাঁ, তবে ক্ষয়কারী মাটিতে অতিরিক্ত সুরক্ষার জন্য পলিথিন আবরণ বা ক্ষয়রোধী মোড়ক ব্যবহার করুন।

প্রশ্ন: শিডিউল 80 কনুইয়ের জন্য সর্বাধিক কাজের চাপ কত??

ক:20°C তাপমাত্রায় 304 স্টেইনলেস স্টিলের জন্য 300 PSI এবং 316 স্টেইনলেস স্টিলের জন্য 350 PSI পর্যন্ত।

প্রশ্ন: খাঁজগুলি কি কনুইয়ের চাপের রেটিংকে প্রভাবিত করে??

ক:না, খাঁজকাটা নকশাটি সঠিকভাবে মিলিত হলে পাইপ সিস্টেমের সম্পূর্ণ চাপ ক্ষমতা বজায় রাখার জন্য ইঞ্জিনিয়ার করা হয়।

প্রশ্ন: আমি কি নান্দনিক উদ্দেশ্যে কনুই আঁকতে পারি??

ক:হ্যাঁ, স্টেইনলেস স্টিলের সাথে সামঞ্জস্যপূর্ণ ইপোক্সি-ভিত্তিক পেইন্ট ব্যবহার করুন; নিশ্চিত করুন যে খাঁজ এলাকাটি সঠিকভাবে জোড়া লাগানোর জন্য রংহীন থাকে।
