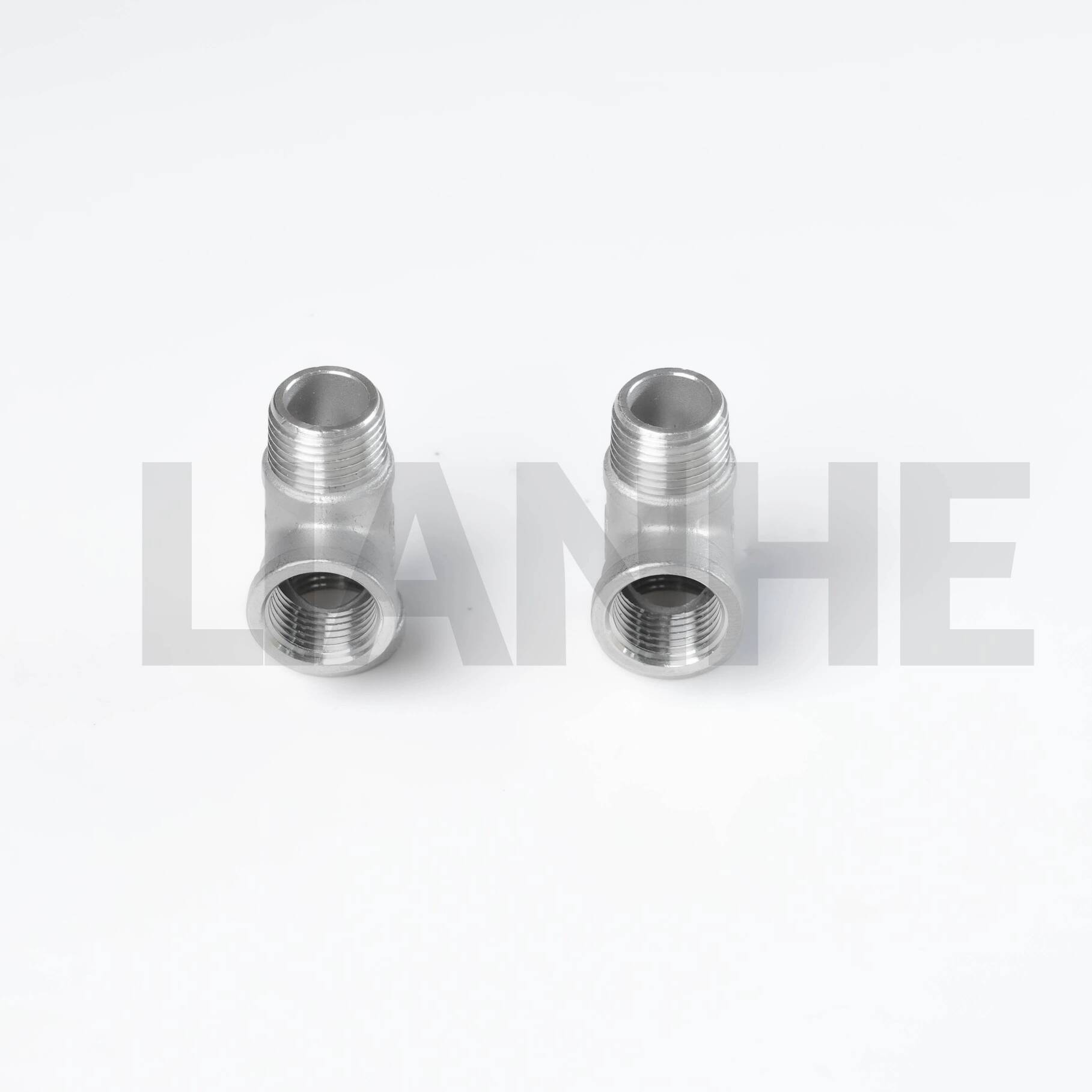

পাইপ ব্রাঞ্চিংয়ের জন্য উচ্চ-চাপের স্টেইনলেস স্টিল F/M থ্রেড ক্লাস 150 টি

ওভারভিউ

উচ্চ-চাপ স্টেইনলেস স্টীল এফ/এম থ্রেড ক্লাস 150 টি একটি বহুমুখী পাইপ ফিটিং যা থ্রেডেড পাইপিং সিস্টেমে শাখা সংযোগ তৈরি করার জন্য ডিজাইন করা হয়েছে, নমনীয় ইনস্টলেশনের জন্য মহিলা এবং পুরুষ NPT থ্রেডগুলিকে একত্রিত করে। 304 বা 316 স্টেইনলেস স্টীল থেকে নির্মিত, এই টি-তে একটি চাঙ্গা শাখা এবং ক্লাস 150 রেটিং রয়েছে, এটি মাঝারি চাপের শিল্প এবং বাণিজ্যিক অ্যাপ্লিকেশনের জন্য আদর্শ করে তোলে।

বৈশিষ্ট্য

মিশ্র থ্রেড ডিজাইন:

প্রধান লাইনে মহিলা এনপিটি (এফ) এবং শাখায় পুরুষ এনপিটি (এম) (বা বিপরীত), অ্যাডাপ্টার ছাড়াই থ্রেডযুক্ত ভালভ, গেজ বা পাইপের সাথে সরাসরি সংযোগ সক্ষম করে।

ANSI B1.20.1 (60° টেপার) এর সাথে সঙ্গতিপূর্ণ থ্রেড, PTFE টেপ বা পাইপ ডোপের সাথে 300 PSI (ক্লাস 150) পর্যন্ত লিক-টাইট সিল প্রদান করে।

চাঙ্গা শাখা নির্মাণ:

শাখা মোড়ের মোটা প্রাচীর (1.2x প্রধান প্রাচীর) চাপের ভার সহ্য করে, স্ট্যান্ডার্ড টিজের তুলনায় 20% চাপের ঘনত্ব হ্রাস করে।

মসৃণ অভ্যন্তরীণ ব্যাসার্ধ (1.0x পাইপের প্রাচীরের বেধ) অশান্তি কমিয়ে দেয়, 500 GPM (4" টি) পর্যন্ত প্রবাহের হারের জন্য উপযুক্ত।

উপাদান এবং কর্মক্ষমতা:

সাধারণ ব্যবহারের জন্য 304 স্টেইনলেস স্টীল (ASTM A312); ক্ষয়কারী মিডিয়ার জন্য 316 স্টেইনলেস স্টিল (ASTM A316), তাপমাত্রা পরিসীমা -20°C থেকে 180°C (PTFE-সিলড থ্রেড)।

300 PSI (শ্রেণি 150) পর্যন্ত কাজের চাপের জন্য রেট করা হয়েছে, সময়সূচী 40 প্রাচীর পুরুত্ব মধ্যপন্থী-চাপ সিস্টেমে কাঠামোগত অখণ্ডতা নিশ্চিত করে।

সম্মতি এবং বহুমুখিতা:

ASME B16.11 এবং MSS SP-83 মানগুলি পূরণ করুন, 1/8" থেকে 4" NPS আকারে উপলব্ধ, সমান টি (সমস্ত থ্রেড একই আকারের) এবং হ্রাসকারী টি (শাখা ছোট) বিকল্পগুলির সাথে।

আবেদন

শিল্প এবং বাণিজ্যিক সিস্টেমে থ্রেডেড শাখা সংযোগের জন্য উপযুক্ত:

এইচভিএসি সিস্টেম: 304 স্টেইনলেস স্টীল আর্দ্রতা-প্ররোচিত জারা প্রতিরোধী সহ বাণিজ্যিক ভবনগুলিতে প্রধান ঠান্ডা জলের লাইন থেকে এয়ার হ্যান্ডলিং ইউনিট পর্যন্ত শাখা।

সংকুচিত এয়ার লাইন: 120 PSI এয়ার সিস্টেমের জন্য উপযুক্ত ক্লাস 150 রেটিং সহ কারখানা অটোমেশনে বায়ু সরঞ্জাম এবং ভালভের সাথে সংযোগ তৈরি করা।

প্লাম্বিং ও ওয়াটার ওয়ার্কস: প্রধান জলের মেইন থেকে আবাসিক পরিষেবা লাইন পর্যন্ত শাখা, পানীয় জলের অ্যাপ্লিকেশনের জন্য NSF/ANSI 61 এর সাথে সঙ্গতিপূর্ণ।

রাসায়নিক প্রক্রিয়াকরণ: 316 স্টেইনলেস স্টীল হালকা অ্যাসিড এবং ক্ষার এক্সপোজার প্রতিরোধী সহ শোধনাগারগুলিতে নিম্ন-চাপের রাসায়নিক ইনজেকশন লাইন।

FAQ

প্রশ্ন: F/M এবং M/F থ্রেড কনফিগারেশনের মধ্যে পার্থক্য কী?

ক:F/M এর প্রধান অংশে মহিলা এবং শাখায় পুরুষ রয়েছে; M/F এটিকে বিপরীত করে, বিভিন্ন থ্রেডেড উপাদানের সাথে সংযোগ করার ক্ষেত্রে নমনীয়তার অনুমতি দেয়।

প্রশ্ন: এই টি কি ব্রিটিশ স্ট্যান্ডার্ড পাইপ (BSP) থ্রেডের সাথে ব্যবহার করা যেতে পারে?

ক:না, এনপিটি থ্রেডগুলি বিএসপির সাথে বেমানান; ক্রস-স্ট্যান্ডার্ড সামঞ্জস্যের জন্য একটি NPT-টু-BSP অ্যাডাপ্টার ব্যবহার করুন।

প্রশ্ন: স্টেইনলেস স্টিলের সংযোগে থ্রেড গ্যালিং কীভাবে প্রতিরোধ করা যায়?

ক:একটি নিকেল-ভিত্তিক অ্যান্টি-সিজ যৌগ প্রয়োগ করুন এবং অতিরিক্ত শক্ত হওয়া এড়ান; ক্ষতি রোধ করতে 1" থ্রেডের জন্য 30 N·m টর্ক করুন।

প্রশ্ন: টি কি ভ্যাকুয়াম অ্যাপ্লিকেশনের জন্য উপযুক্ত??

ক:হ্যাঁ, সম্পূর্ণ ভ্যাকুয়ামের জন্য রেট করা হয়েছে (29" Hg), তবে ভ্যাকুয়াম লাইনে ফুটো প্রতিরোধের জন্য ধাতব গ্যাসকেট বা অ্যানেরোবিক সিল্যান্ট ব্যবহার করুন।
