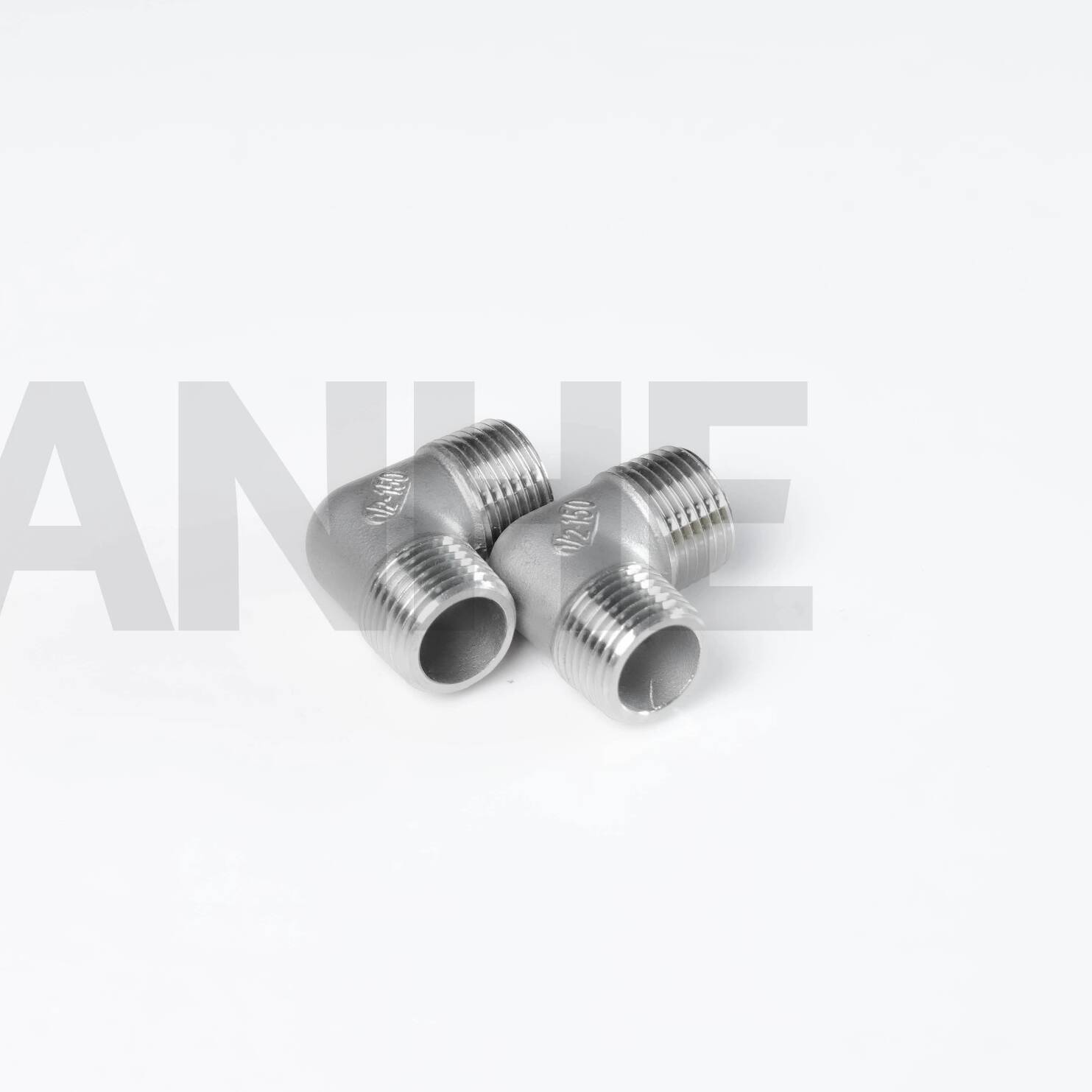

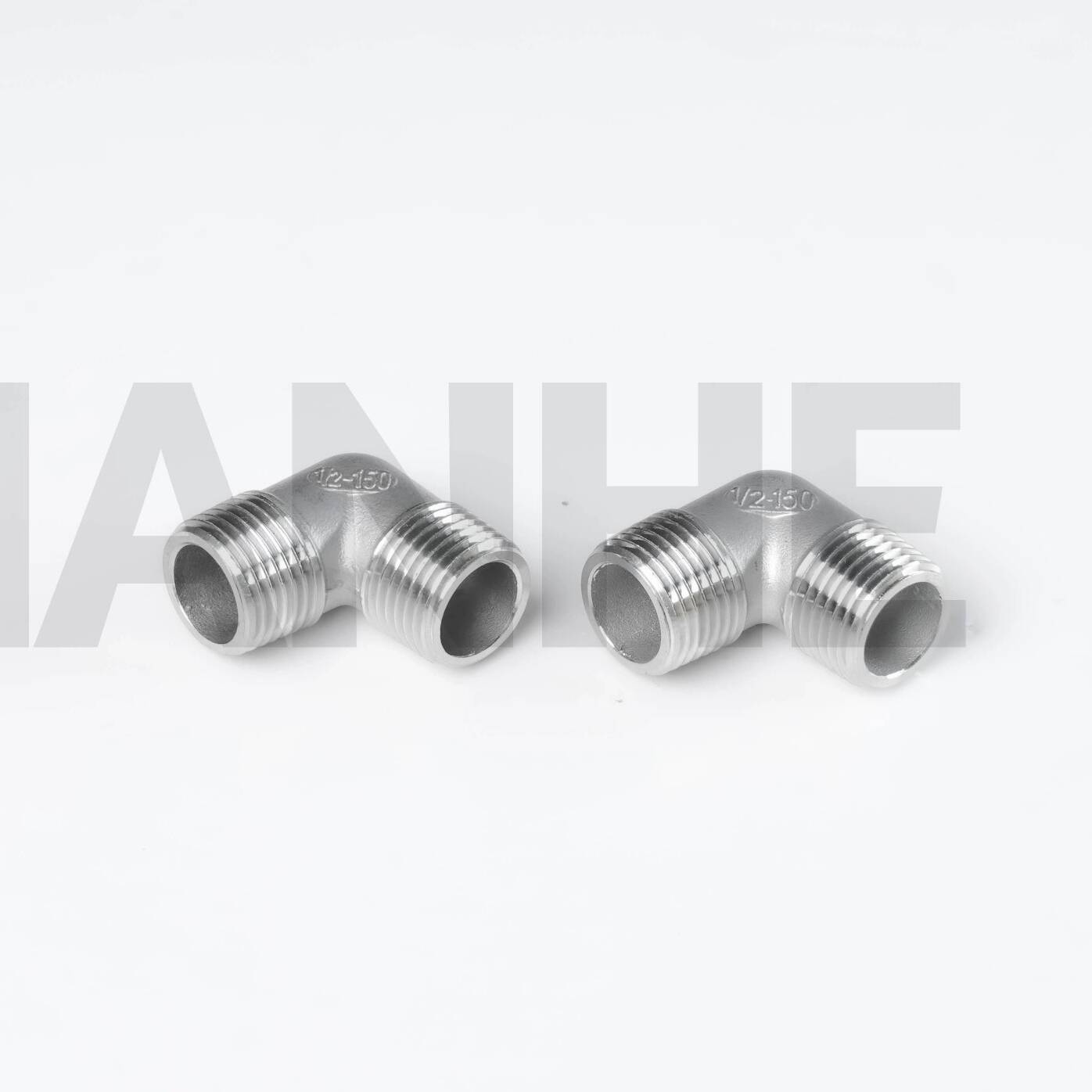

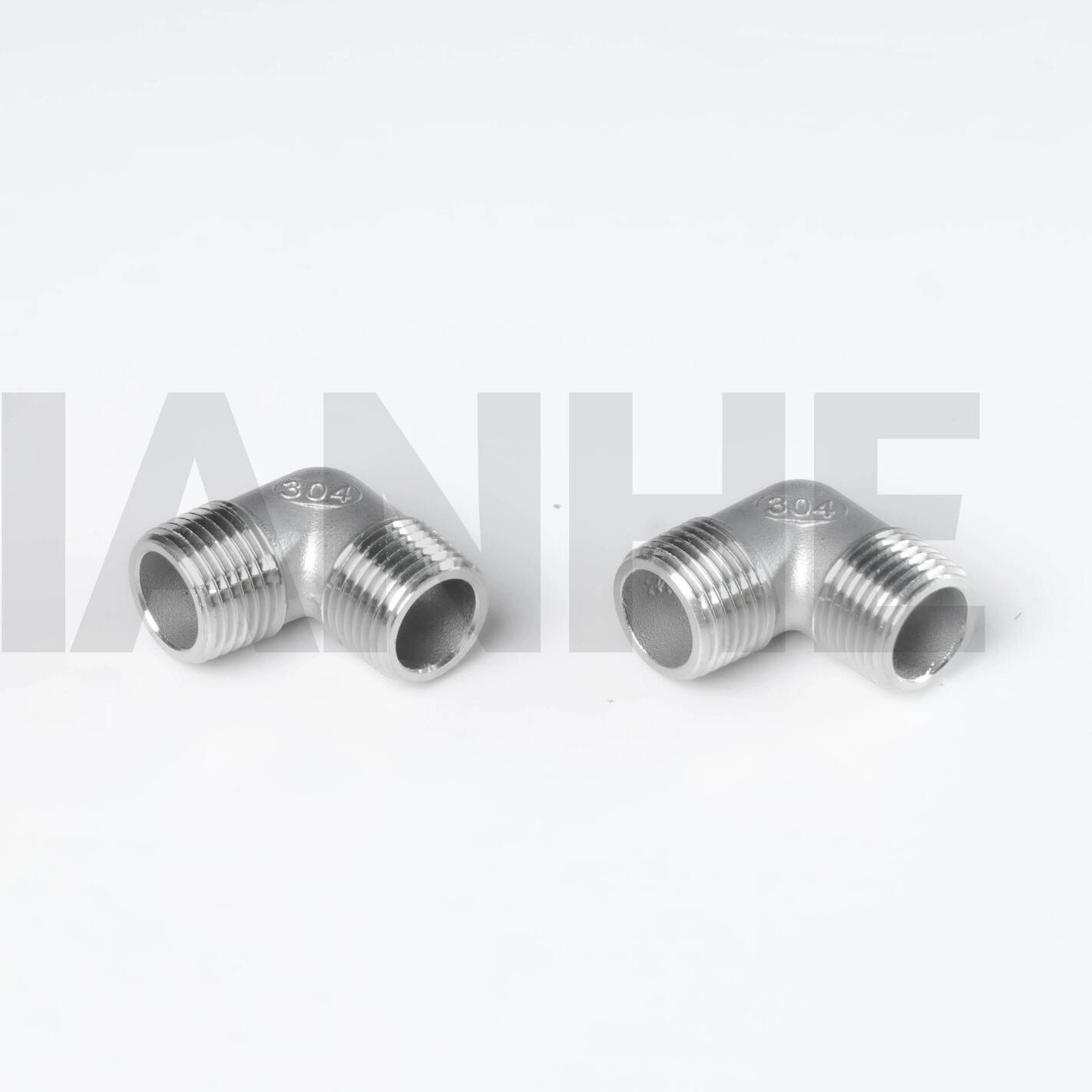

উচ্চ-চাপের স্টেইনলেস স্টীল 150# 90DEG থ্রেডেড কনুই ফিটিং

ওভারভিউ

উচ্চ-চাপ স্টেইনলেস স্টীল 150# 90-ডিগ্রী থ্রেডেড কনুই হল নির্ভুল-ইঞ্জিনিয়ারযুক্ত পাইপ ফিটিং যা উচ্চ-চাপের থ্রেডেড সিস্টেমে দিক পরিবর্তন করার জন্য ডিজাইন করা হয়েছে যখন ফুটো-মুক্ত সংযোগ এবং কাঠামোগত স্থিতিশীলতা নিশ্চিত করে। 304 বা 316 স্টেইনলেস স্টিল থেকে তৈরি, এই কনুইগুলিতে NPT থ্রেড (ANSI B1.20.1) এবং একটি 1.5D ব্যাসার্ধ রয়েছে, যা শিল্প এবং বাণিজ্যিক অ্যাপ্লিকেশনগুলির জন্য আদর্শ যা শক্তি এবং জারা প্রতিরোধের উভয়েরই প্রয়োজন।

বৈশিষ্ট্য

প্রিমিয়াম উপাদান এবং থ্রেডিং:

ASTM A312 স্টেইনলেস স্টিল (304 বা 316) থেকে নির্মিত, যার ন্যূনতম প্রসার্য শক্তি 515 MPa এবং প্রসারণ ≥30% উচ্চ-চাপের পরিস্থিতিতে প্রভাব প্রতিরোধের জন্য।

Female NPT threads (60° angle, 11.5 threads per inch for 1/2"-2" sizes) machined to ±0.05mm tolerance, tested to 1.5x working pressure (150 PSI for 150# rating).

ফ্লো এবং স্ট্রেস অপ্টিমাইজেশান:

1.5D সেন্টারলাইন ব্যাসার্ধ (ANSI B16.11 কমপ্লায়েন্ট) প্রবাহ প্রতিরোধ ক্ষমতা এবং অশান্তি কমায়, সিভি মানগুলি স্ট্যান্ডার্ড শর্ট-ব্যাসার্ধের কনুই থেকে 10% বেশি অর্জন করে।

চাঙ্গা গোড়ালি এবং পায়ের পাতার অংশ (1.2x প্রাচীর পুরুত্ব) তাপীয় প্রসারণ এবং কম্পন সহ্য করে, পাম্প এবং কম্প্রেসার সংযোগের জন্য গুরুত্বপূর্ণ।

বহুমুখী সামঞ্জস্য:

কার্বন স্টিল, স্টেইনলেস স্টিল, এবং প্লাস্টিকের পাইপের সাথে NPT থ্রেডের সাথে সংযোগ করে, যা বায়ু, জল, তেল, এবং অ-ক্ষয়কারী গ্যাস অ্যাপ্লিকেশনের জন্য উপযুক্ত।

1/8" থেকে 4" NPS আকারে উপলভ্য, সময়সূচী 40 (মান চাপ) এবং শিডিউল 80 (উচ্চ চাপ) বিকল্পগুলি (শিডিউল 80 এর জন্য 3,000 PSI পর্যন্ত)।

সম্মতি এবং সমাপ্তি:

ফার্মাসিউটিক্যাল এবং সেমিকন্ডাক্টর শিল্পে উচ্চ-বিশুদ্ধতা সিস্টেমের জন্য ঐচ্ছিক ইলেক্ট্রোপলিশিং (Ra ≤0.8μm) সহ ASME B16.11 এবং MSS SP-83 মানগুলি পূরণ করুন৷

প্যাসিভেটেড পৃষ্ঠ (316 কনুইয়ের জন্য) ধাতব আয়ন লিচিং হ্রাস করে, খাদ্য-গ্রেড অ্যাপ্লিকেশনের জন্য FDA 21 CFR পার্ট 177 এর সাথে সম্মতি নিশ্চিত করে।

আবেদন

উচ্চ-চাপ এবং ক্ষয়কারী পরিবেশের জন্য আদর্শ:

শিল্প জলবাহী: যন্ত্রপাতি এবং অটোমেশন সিস্টেমে জলবাহী তরল পুনঃনির্দেশ, 316 কনুই তেল সংযোজন থেকে অবক্ষয় প্রতিরোধ করে।

এইচভিএসি সিস্টেম: বাণিজ্যিক ভবনগুলিতে ঘনীভূত এবং রেফ্রিজারেন্ট লাইন, 304 কনুই সহ আর্দ্র পরিবেশে নির্ভরযোগ্য সংযোগ প্রদান করে।

রাসায়নিক ল্যাব: উচ্চ-বিশুদ্ধতা রাসায়নিক স্থানান্তর লাইন, ইলেক্ট্রোপলিশড 316 কনুই সহ রিএজেন্ট ডেলিভারি সিস্টেমে দূষণের ঝুঁকি হ্রাস করে।

সামুদ্রিক হার্ডওয়্যার: 316 স্টেইনলেস স্টীল স্থায়ী লবণ জলের স্প্রে এবং 10+ বছর ধরে ক্ষয় সহ অনবোর্ড মিঠাপানি এবং জ্বালানী লাইনের সাথে সংযোগ স্থাপন করা।

FAQ

প্রশ্নঃ এই ​​কনুই কি ব্রিটিশ স্ট্যান্ডার্ড পাইপ (BSP) থ্রেডের সাথে ব্যবহার করা যেতে পারে?

ক:না, তারা এনপিটি থ্রেড বৈশিষ্ট্যযুক্ত; মেট্রিক থ্রেড সিস্টেমের সাথে সামঞ্জস্যের জন্য একটি এনপিটি-টু-বিএসপি অ্যাডাপ্টার ব্যবহার করুন।

প্রশ্ন: কি থ্রেড সিলান্ট সুপারিশ করা হয়?

ক:জল/গ্যাসের জন্য PTFE টেপ বা পাইপ ডোপ ব্যবহার করুন; উচ্চ-চাপ তেল সিস্টেমের জন্য, বর্ধিত ফুটো প্রতিরোধের জন্য অ্যানেরোবিক সিল্যান্ট বিবেচনা করুন।

প্রশ্ন: স্টেইনলেস স্টিলের থ্রেডগুলিতে কীভাবে গালিং প্রতিরোধ করা যায়?

ক:অ্যান্টি-সিজ যৌগ প্রয়োগ করুন (উচ্চ তাপমাত্রার জন্য নিকেল-ভিত্তিক) এবং প্রস্তাবিত টর্কের বাইরে অতিরিক্ত শক্ত হওয়া এড়িয়ে চলুন (যেমন, 1" কনুইয়ের জন্য 40 N·m)।

প্রশ্ন: দাহ্য মিডিয়ার জন্য অগ্নি-নিরাপদ বিকল্প আছে কি??

ক:ফায়ার-রেটেড না হলেও, 316 স্টেইনলেস স্টিলের উচ্চ গলনাঙ্ক (1,400°C) এটিকে মাঝারি অগ্নি-ঝুঁকির পরিবেশের জন্য উপযুক্ত করে তোলে যখন ধাতব গ্যাসকেটের সাথে যুক্ত করা হয়।
