পাইপলাইন সিল করার জন্য উচ্চ-সততা স্টেইনলেস স্টীল ব্লাইন্ড ফ্ল্যাঞ্জ

ওভারভিউ

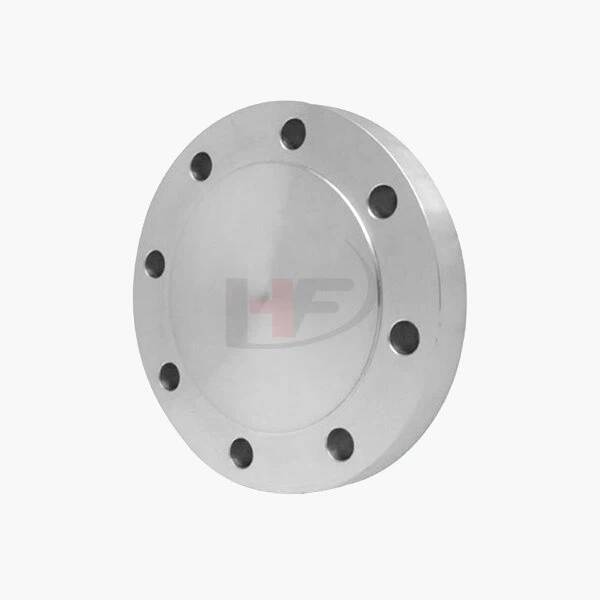

হাই-ইন্টিগ্রিটি স্টেইনলেস স্টিল ব্লাইন্ড ফ্ল্যাঞ্জ হল একটি প্রিমিয়াম পাইপ ফিটিং যা একটি পাইপলাইনের শেষ স্থায়ীভাবে সিল করার জন্য বা উচ্চ-চাপ, ক্ষয়কারী পরিবেশে পরিদর্শন এবং রক্ষণাবেক্ষণের জন্য অ্যাক্সেস প্রদান করার জন্য ডিজাইন করা হয়েছে। 304 বা 316 স্টেইনলেস স্টীল থেকে নির্মিত, এই ফ্ল্যাঞ্জে ANSI B16.5-এর সাথে সঙ্গতিপূর্ণ একটি শক্ত ডিস্ক এবং বোল্ট হোল রয়েছে, যা ফুটো-মুক্ত কর্মক্ষমতা এবং কাঠামোগত স্থিতিশীলতা নিশ্চিত করে।

বৈশিষ্ট্য

মজবুত নির্মাণ:

সলিড স্টেইনলেস স্টিল ডিস্ক (304/316) ASME B16.5 (শ্রেণী 150 থেকে 2500) এর সাথে সঙ্গতিপূর্ণ বেধের সাথে, 2,500 PSI (316 স্টেইনলেস স্টিল, ক্লাস 300) পর্যন্ত কাজের চাপের জন্য রেট করা হয়েছে।

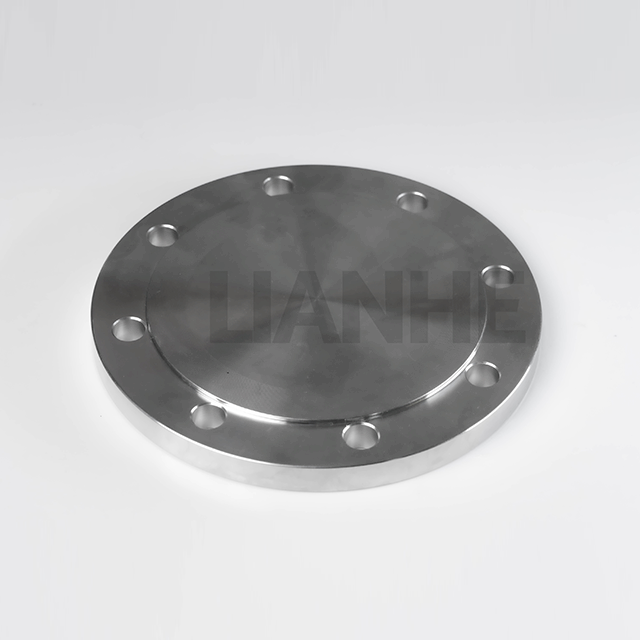

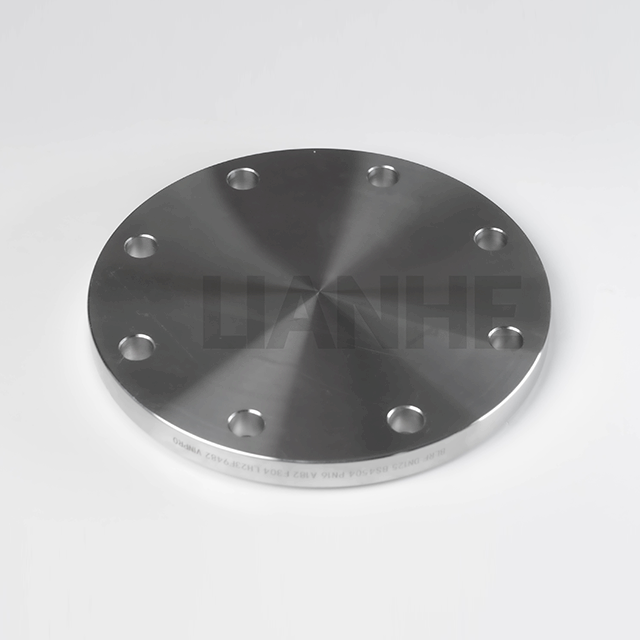

মসৃণ উত্থিত মুখ (RF) বা ফ্ল্যাট ফেস (FF) ফিনিস (Ra ≤1.6μm) সর্বোত্তম গ্যাসকেটের যোগাযোগের জন্য, রুক্ষ পৃষ্ঠের তুলনায় ফুটো ঝুঁকি 40% হ্রাস করে।

যথার্থ যন্ত্র:

ANSI B16.5 প্রতি সুনির্দিষ্ট পিচ বৃত্তে (P.C.D.) বোল্টের ছিদ্র ড্রিল করা হয়, যা সঙ্গমের ফ্ল্যাঞ্জের সাথে সারিবদ্ধতা নিশ্চিত করে এবং এমনকি বোল্ট জুড়ে লোড বিতরণ নিশ্চিত করে।

চ্যামফার্ড প্রান্তগুলি burrs প্রতিরোধ করে এবং উচ্চ-কম্পন প্রয়োগে সকেট-ওয়েল্ড বোল্টের জন্য ঐচ্ছিক কাউন্টারবোর্ড ছিদ্র সহ গ্যাসকেট ইনস্টলেশনের সুবিধা দেয়।

জারা এবং তাপমাত্রা প্রতিরোধের:

316 স্টেইনলেস স্টীল বৈকল্পিক সামুদ্রিক এবং রাসায়নিক পরিবেশে ক্লোরাইড পিটিং প্রতিরোধ করে, যখন 304 সাধারণ শিল্প ব্যবহারের জন্য আদর্শ (তাপমাত্রা পরিসীমা: -250°C থেকে 800°C)।

প্যাসিভেটেড সারফেস (316) মেটাল আয়ন লিচিং কমায়, ফুড-গ্রেড অ্যাপ্লিকেশনের জন্য FDA 21 CFR পার্ট 177-এর সাথে সঙ্গতিপূর্ণ।

কমপ্লায়েন্স এবং সার্টিফিকেশন:

ASME B16.5, ISO 1092-1, এবং NACE MR0175 (316 স্টেইনলেস স্টীল) এর সাথে দেখা করুন, অডিটের উদ্দেশ্যে উপলব্ধ উপাদান ট্রেসেবিলিটি রিপোর্ট এবং মিল সার্টিফিকেট সহ।

আবেদন

পাইপলাইন সিলিং এবং গুরুত্বপূর্ণ সিস্টেমে অ্যাক্সেসের জন্য উপযুক্ত:

তেল ও গ্যাস ডাউনস্ট্রিম: হাইড্রোজেন সালফাইড ক্ষয় প্রতিরোধকারী 316 স্টেইনলেস স্টীল সহ শোধনাগার এবং পেট্রোকেমিক্যাল প্ল্যান্টে পাইপলাইনের শেষ পয়েন্ট সিল করা।

খাদ্য ও পানীয়: সরাসরি খাদ্য যোগাযোগের জন্য 304 স্টেইনলেস স্টীল মিটিং 3-A স্যানিটারি স্ট্যান্ডার্ড সহ ডেইরি এবং ব্রুয়ারিগুলিতে ট্যাঙ্ক পরিষ্কারের জন্য অ্যাক্সেস পোর্ট সরবরাহ করা।

পাওয়ার জেনারেশন: কম্বাইন্ড সাইকেল সিস্টেমে 550°C এবং 200 বার চাপ সহ্য করে তাপ প্ল্যান্টে স্টিম পাইপলাইন টেস্ট পয়েন্ট সিল করা।

মেরিন ইঞ্জিনিয়ারিং: 316 স্টেইনলেস স্টীল ধ্রুবক সমুদ্রের জলে নিমজ্জন সহ সীলিং হুল প্রবেশ এবং ব্যালাস্ট ট্যাঙ্ক অ্যাক্সেস পয়েন্ট।

FAQ

প্রশ্ন: আমার অ্যাপ্লিকেশনের জন্য সঠিক ফ্ল্যাঞ্জ ক্লাস কীভাবে চয়ন করবেন?

ক:কাজের চাপের উপর ভিত্তি করে নির্বাচন করুন (যেমন, ≤300 PSI-এর জন্য শ্রেণী 150, ≤800 PSI-এর জন্য শ্রেণী 300), ASME B16.5 চাপ-তাপমাত্রার সারণীতে বিস্তারিত।

প্রশ্ন: অন্ধ ফ্ল্যাঞ্জগুলি পুনরায় ব্যবহার করা যেতে পারে??

ক:হ্যাঁ, যদি পৃষ্ঠটি ক্ষতিগ্রস্ত না হয় এবং পুঙ্খানুপুঙ্খভাবে পরিষ্কার করা হয়; নির্ভরযোগ্য resealing জন্য gaskets এবং বল্টু প্রতিস্থাপন.

প্রশ্ন: উচ্চ-তাপমাত্রা বাষ্পের জন্য কী গ্যাসকেট উপাদান সুপারিশ করা হয়?

ক:গ্রাফাইট বা ধাতব-জ্যাকেটযুক্ত গ্যাসকেট (650°C পর্যন্ত) ব্যবহার করুন, PTFE গ্যাসকেটগুলি এড়িয়ে চলুন যা 260°C এর উপরে অবনমিত হয়।

প্রশ্ন: অফশোর অ্যাপ্লিকেশনের জন্য হালকা বিকল্প আছে কি??

ক:হ্যাঁ, কম বোল্ট প্যাটার্ন সহ লাইটওয়েট 316 স্টেইনলেস স্টিলের ফ্ল্যাঞ্জ উপলব্ধ, অফশোর প্ল্যাটফর্মগুলির জন্য DNVGL মান পূরণ করে৷
